Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1997 |
| C70 Conv (-05) | — | 1998, 1999 |
| C70 Coupe (-02) | — | 1998, 1999 |
| S70 | — | 1997–1999 |
| V70 (-00) | — | 1997–1999 |
Специальные инструменты
- 🔧 DORN (TÄTNING-UTGÅENDE AXEL) J
- 🔧 UNDERLÄGGSRING (MONT-SYNK.NAV)M45,46,47
Примечание: Снимите узел переключателя передач согласно пунктам Снятие тросов коробки передач и Снятие тросов коробки передач.

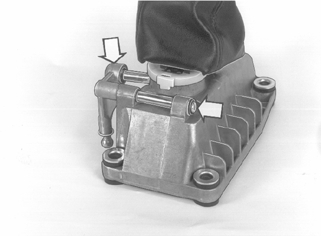

Снимите:
- Фиксатор наклонного рычага
- Наклонный рычаг и втулки
- Шаровые шарниры с рычага переключателя передач.
Если необходимо заменить только втулки или наклонный рычаг, см. Смажьте втулки наклонного рычага и шаровые шарниры смазкой номер 116 1236-3.
Замена рычага переключателя передач и шарового шарнира рычага переключателя передач:

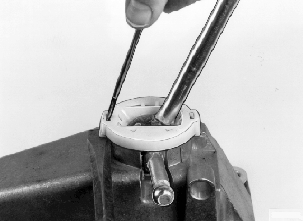

Поместите узел переключателя передач в тиски.Снимите ручку рычага переключателя передач и кожух с рычага. См. Замена тросов переключения передач. Снимите шаровой шарнир рычага переключателя передач с узла переключателя передач, подняв выступы шарового шарнира.Потяните шаровой шарнир и рычаг переключателя передач вверх с узла переключателя передач.
- Замените шаровой шарнир и / или рычаг переключателя передач, если необходимо.

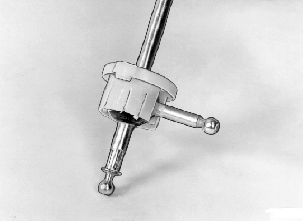

Установите шаровой шарнир на рычаге переключателя передач
Опустите новый шаровой шарнир в теплую воду на короткое время.Вдавите шаровой шарнир на шаровую опору рычага переключателя передач. Смажьте смазкой номер 1161236-3.
Расположите узел переключателя передач на стенде
Убедитесь, что уплотнительное кольцо в гнезде алюминиевых кронштейнов не повреждено, и что оно прилегает к нижней части.
Установите шаровой шарнир и рычаг переключателя передач в узле переключателя передач

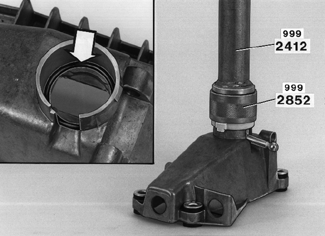

- Используйте оправку 🔧 DORN (TÄTNING-UTGÅENDE AXEL) J и опорное кольцо 🔧 UNDERLÄGGSRING (MONT-SYNK.NAV)M45,46,47. Вбейте шаровой шарнир на место в узле переключателя передач.
Смажьте втулки наклонного рычага и шаровые шарниры смазкой номер 116 1236-3

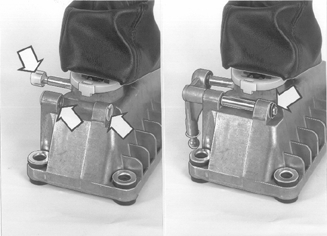

Установите:
- втулки наклонного рычага на узле переключателя передач
- Шаровой шарнир на рычаге переключателя передач
- наклонный рычаг на узле переключателя передач. Одновременно выровняйте наклонный рычаг по отношению к рычагу переключателя передач и установите шайбу и стопорный зажим.
Установите узел переключателя передач
См. операции Замена тросов переключения передач и Замена тросов переключения передач.
Примечание: Смажьте шаровые шарниры троса коробки передач смазкой 1161236-3.
Примечание: Если ручка рычага переключателя передач и кожух были сняты, они должны быть установлены заново, когда узел переключателя передач и центральная консоль находятся на месте.
Чтобы установить, см. операцию Замена ручки и чехла рычага переключения передач.
