Ремни безопасности (1996, 1997)

Проверка и замена ремней безопасности передних сидений

Передние сиденья во всех моделях S40/V40 оборудованы пиротехническими натяжными устройствами ремней безопасности. Ремень безопасности нельзя заменять сам по себе.

Внимание: Прежде чем выполнять работы на сиденьях, должна быть заблокирована надувная подушка безопасности SIPS (Система защиты при боковом ударе) соответствующего сиденья. Кроме того, на боковую сторону сиденья нельзя прилагать никакого усилия.

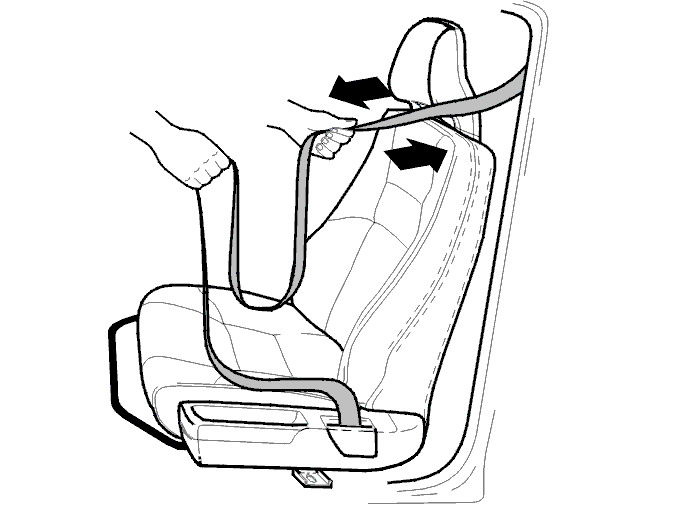

Функциональная проверка, все ремни безопасности

Симптомы активированных натяжных устройств ремней безопасности:

• при вытягивании ремень безопасности заедает или движется рывками
• ремень безопасности совсем не вытягивается или вытягивается очень мало.

Подготовка

• Запишите код радио
• Выключите зажигание
• Отсоедините отрицательную клемму аккумулятора
• Снимите панель стойки В. См. Панели и консоли.

Снятие натяжного устройства ремня безопасности со стойки В

• Отсоедините разъем от натяжного устройства ремня безопасности
• Снимите катушку ремня безопасности со стойки В (2 винта)
• Вытяните ремень безопасности из нижней панели на стойке В.

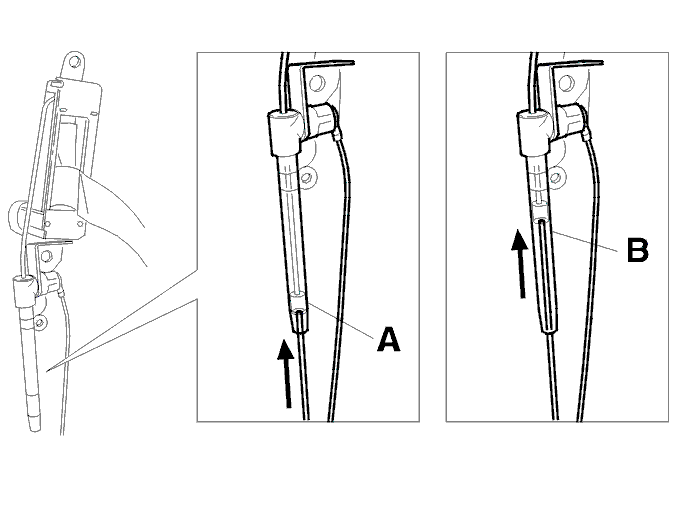

Проверка натяжного устройства ремня безопасности

• Вставьте стальную проволоку в трубку для натяжного устройства ремня безопасности. Проверьте положение поршня.

Положение А:натяжное устройство ремня безопасности активировано.

• Замените оба натяжных устройства ремней безопасности.

Положение В:натяжное устройство ремня безопасности не активировано.

Замена натяжного устройства ремня безопасности, общая информация

• Заблокируйте надувную подушку безопасности SIPS. См. ru-RU0900c8af8047d32a#KC01400383
• Если возможно, опустите сиденье в самое нижнее положение
• Отделите крепление ременя безопасности от сиденья.

Установка натяжного устройства ремня безопасности на стойку В

• Очистите монтажные отверстия
• Установите ремень безопасности в самую нижнюю панель на стойке В
• Убедитесь, что тяга находится в держателе
• Затяните два винта. Затяните до 48 Н·м
• Подсоедините разъем к натяжному устройству ремня безопасности.

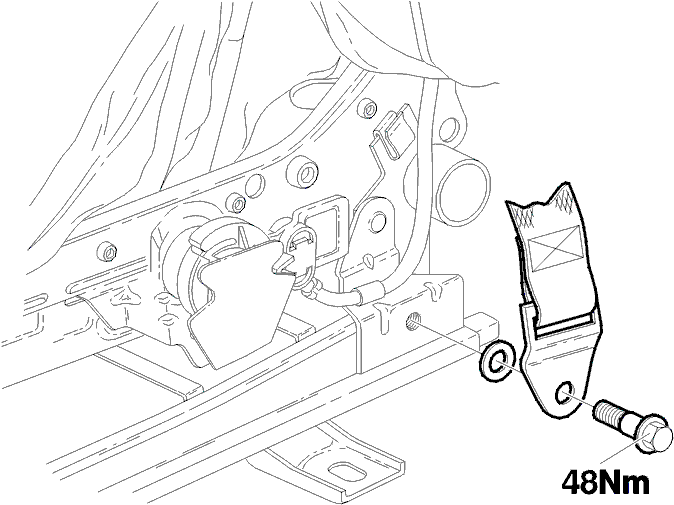

Установка ремней безопасности на сиденье

• Установите ремни безопасности на сиденье. Затяните до 48 Н·м
• Разблокируйте надувную подушку безопасности SIPS. См. ru-RU0900c8af8047d32a#KC01400394.

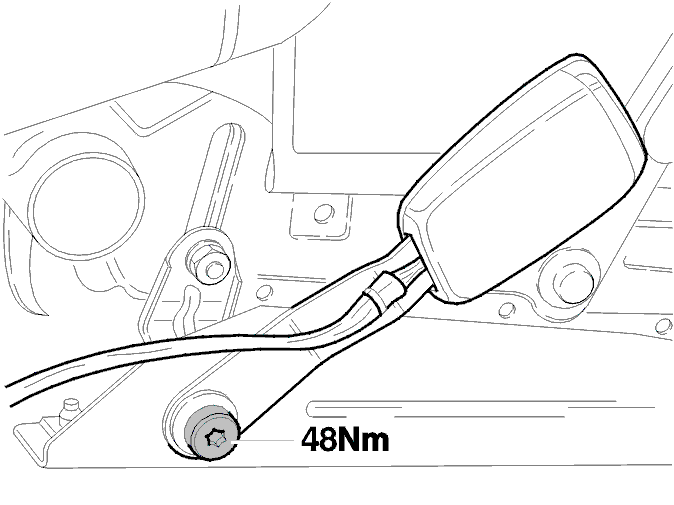

Замена замка ремня безопасности переднего сиденья

• Снимите заднюю центральную консоль. См. ru-RU0900c8af8047d44b#KC01451467
• Сдвиньте сиденье как можно дальше назад
• Снимите крепление замка ремня безопасности. Отсоедините проводку
• Очистите место, где расположено крепление
• Установите новый замок ремня безопасности. Затяните до 48 Н·м
• Установите заднюю центральную консоль.

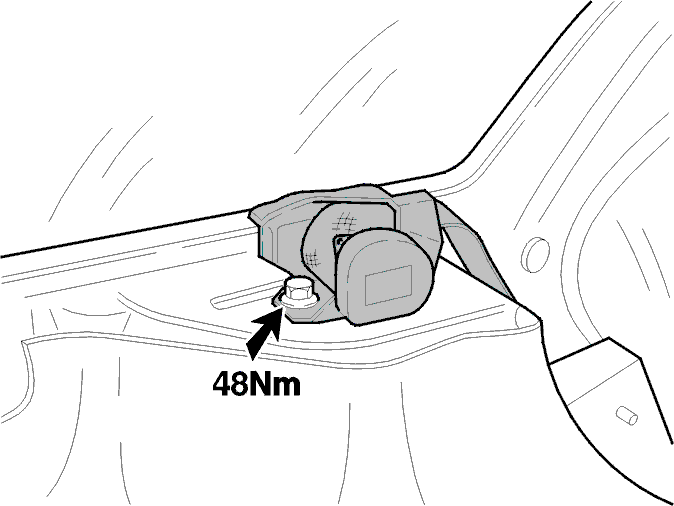

Замена ремней безопасности заднего сиденья, 4-дверные автомобили

• Снимите вещевую полку. См. Вещевая полка, 4-дверные автомобили
• Отогните сиденья вперед. Вытяните ремень безопасности
• Снимите ремень безопасности со стороны кузова

• Вывинтите крепежный винт. Снимите ремень безопасности через багажный отсек.

• Установите в обратном порядке.

• Очистите крепление

• Нанесите на винты стопорящую жидкость
• Затяните винт. Затяните до 48 Н·м
• Убедитесь в том, что ремень безопасности не перекручен.

Замена ремней безопасности заднего сиденья, 5-дверные автомобили

• Снимите панель стойки С. См. Панели и консоли
• Наклоните сиденья вперед
• Отсоедините крепление ременя безопасности от пола

• Выверните винт ременя безопасности из опоры шасси (между стойками С и D).

• Установите в обратном порядке.

• Очистите крепление

• Нанесите на винты стопорящую жидкость
• Затяните винт. Затяните до 48 Н·м.

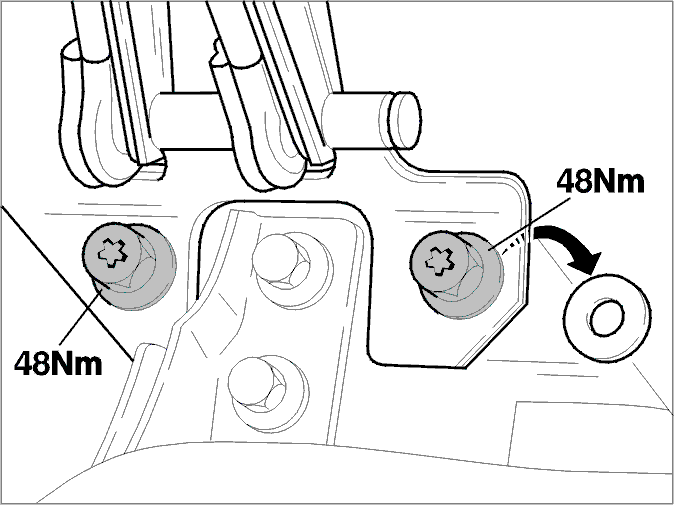

Замена замков ремней безопасности заднего сиденья

• Наклоните сиденье вперед
• Выверните винты крепления. Снимите замок ремня безопасности.

Примечание: Крепление центрального ремня удерживается шайбой под опорой на левой запорной планке.

• Установите в обратном порядке.

• Очистите крепление

• Нанесите на винты стопорящую жидкость
• Затяните винт. Затяните до 48 Н·м.

Замена центрального ремня безопасности

См. Обивка на спинке сиденья, снятие/установка.
