Обивка на спинке сиденья, снятие/установка

Снятие обивки со спинок задних сидений

Подготовка

• Снимите спинку сиденья с сиденья. См. ru-RU0900c8af8047d3df#KC01489002.

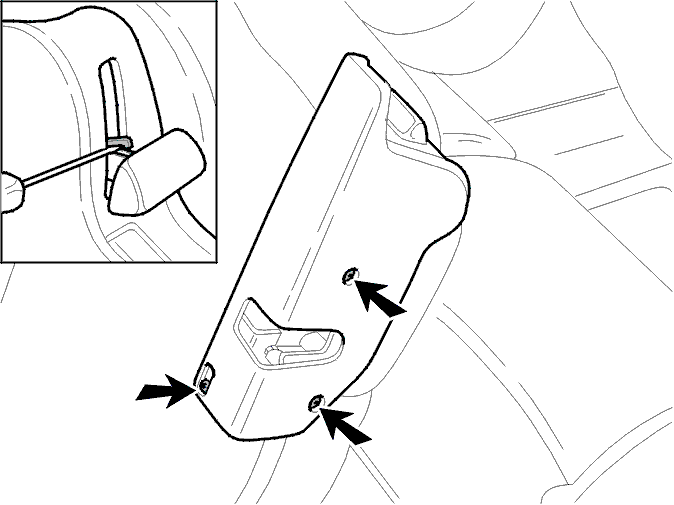

Снятие защелки спинки сиденья и панели

• Выверните три винта из панели
• Нажмите на панель вниз. Отожмите защелки

• Стяните защелки. Снимите панель.

• Установите в обратном порядке.

Снятие панели с подлокотника

• Вытяните панель снизу
• Прорежьте часть направляющей для подголовника. Вдавите штифт
• Снимите направляющие (2 шт.)

• Вытяните панель сверху.

• Установите в обратном порядке.

Примечание: Устанавливайте направляющие подголовника, только если была заменена панель.

Снятие крышки с ремней безопасности

• Выверните два винта. Снимите крышки.

• Установите в обратном порядке.

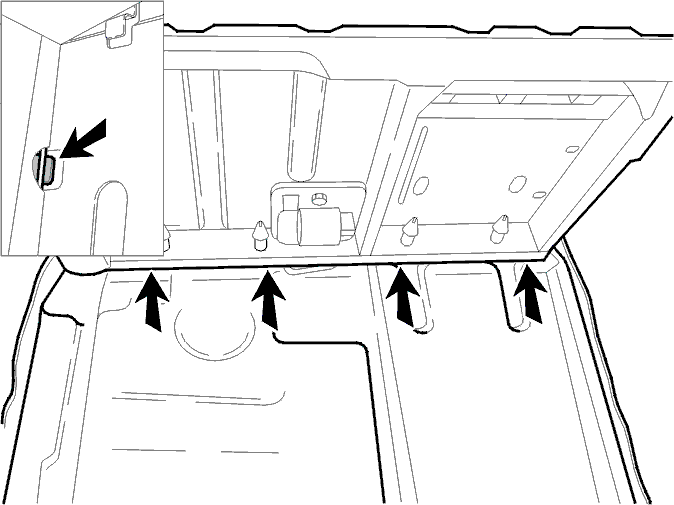

Снятие обивки

Для подлокотника выполните следующее:

• Согните защелки
• Вытяните штифты из обивки
• Протяните обивку над установочными штифтами.

Следующее применимо ко всем частям сиденья:

• Откройте застежку-молнию
• Прорежьте часть направляющей для подголовника. Вдавите штифт
• Снимите направляющие (4 шт.)

• Снимите обивку и набивку.

• Установите в обратном порядке.

Примечание: Всегда устанавливайте новые установочные штифты при замене обивки.

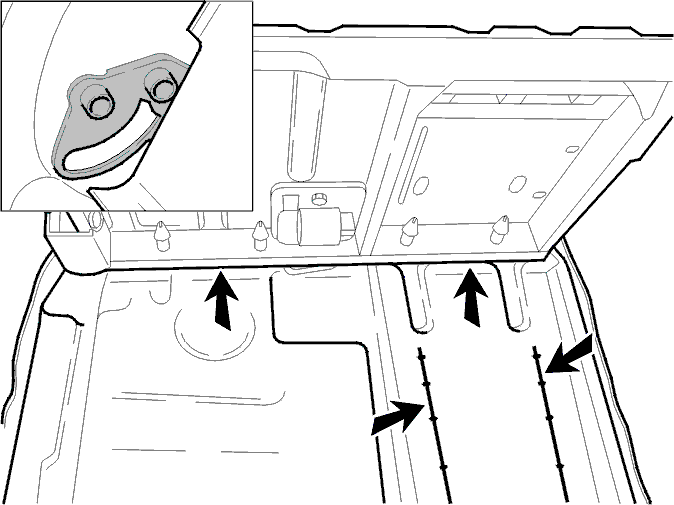

Замена обивки или набивки из пеноматериала

• Отрежьте 10 зажимов покрытия
• Снимите монтажные штифты (подлокотника).

При замене обивки: убедитесь, что сделаны все необходимые отверстия. Убедитесь, что обивка правильно расположена.

Примечание: При установке новых установочных штифтов замок должен всегда устанавливаться слева.

Замена захватного механизма

Примечание: При замене только захватного механизма обивку снимайте только в нижней части и на стороне.

• Снимите защелку спинки сиденья и панель. См. Снятие защелки спинки сиденья и панели

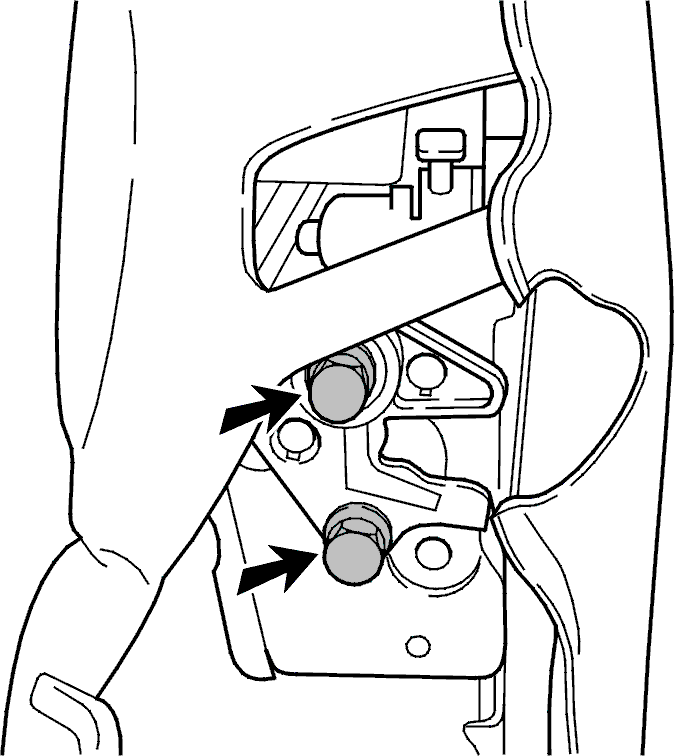

• Прижмите обивку книзу. Выверните два винта. Снимите механизм.

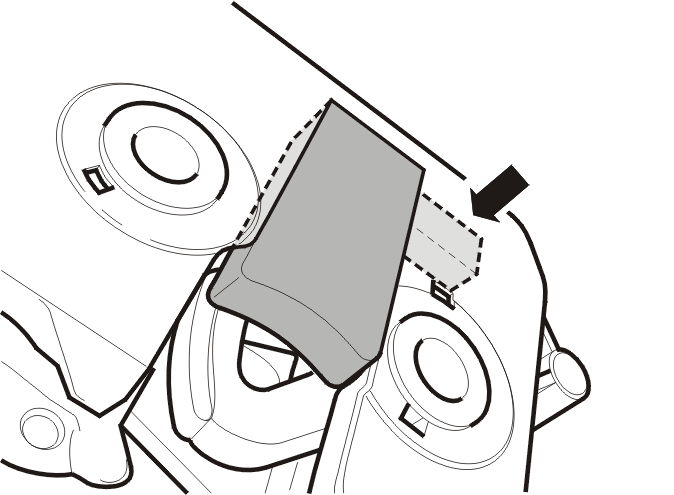

Замена резинового элемента в замке
Вытяните резиновый элемент из замка. Используйте вращательное движение. Не повредите резиновый элемент.Очистите замок в месте, где был расположен резиновый элемент.Установите новый резиновый элемент. Смотрите иллюстрацию. Вдавите резиновый элемент на место. Используйте маленькую отвертку.

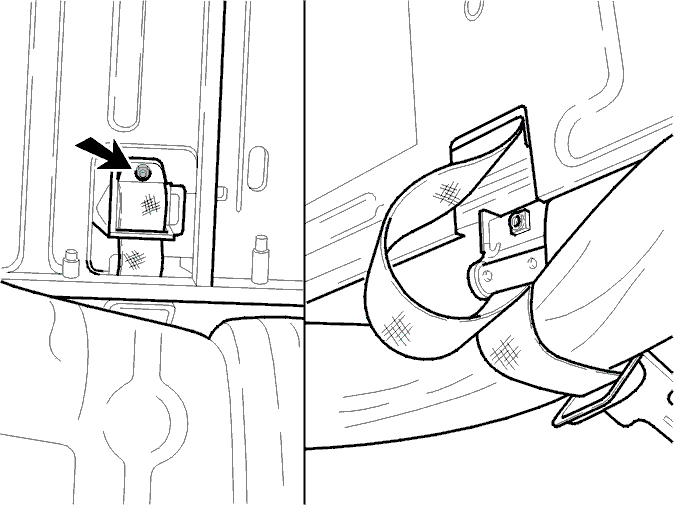

Снятие ремня безопасности заднего центрального сиденья

• Снимите обивку
• Снимите белую защитную шпонку
• Выверните гайку и винт верхней направляющей
• Снимите верхнюю направляющую
• Снимите ремень безопасности. Поверните ремень на 180° и проденьте его сквозь верхнюю направляющую

• Снимите весь ремень.

• Установите в обратном порядке.

Используйте новую гайку. Затяните до 30 Н·м.Затяните винты верхней направляющей. Затяните до: 18 Н·м.
