Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Установите рулевое колесо в положение "прямо вперед". Выньте ключ, чтобы задействовался замок рулевого колеса.Снимите звукоизоляционную панель. См.: Instrumentpanel nedre.
Измерение положения рулевого механизма
Снимите левое переднее колесо.С одной стороны измерьте длину поперечной рулевой тяги по отношению к корпусу рулевого механизма.Запишите результат измерения.

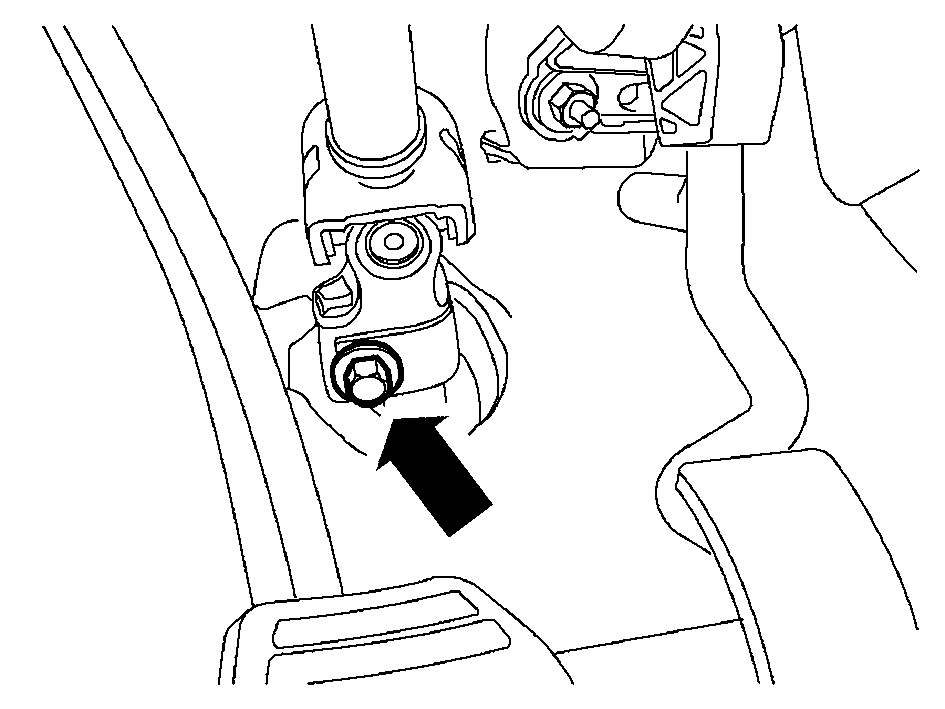

Снятие вала рулевого колеса с рулевого механизма
Снимите:
- 1 винт
- вал рулевого колеса с рулевого механизма.
Снятие подрамника
Снимите подрамник. См.: передний подрамник.
Снятие рулевого механизма
Выверните винт.Вытяните и закупорьте трубы.

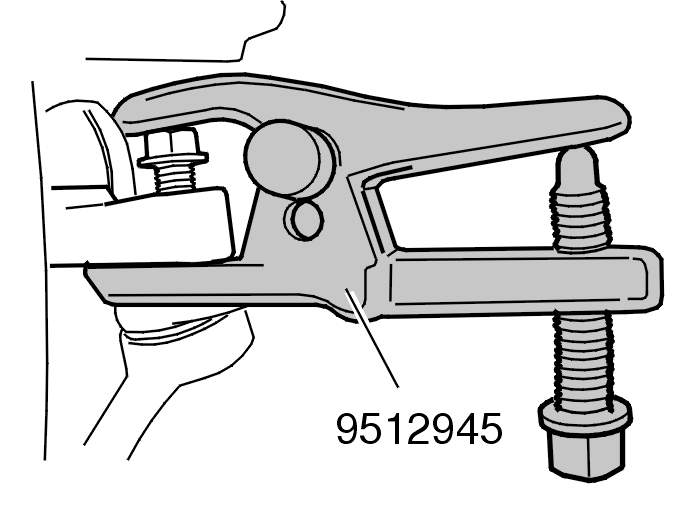

Ослабьте 1 гайку наружной рулевой сошки, чтобы верхний край находился над винтом на обеих сторонах.Вытолкните рулевую сошку из цапфы колеса. Используйте: 🔧 Съемник.Снимите рулевой механизм
Установка рулевого механизма
Примечание: Моменты затяжки указаны в Åtdragningsmoment
Установите:
- рулевой механизм
- наружные рулевые тяги в цапфах колеса
- гайки M10 наружных рулевых сошек
- трубы. Используйте новые уплотнительные кольца
- 1 винт M8.
Установка подрамника
Установите подрамник. См.: передний подрамник.
Установка вала рулевого колеса на рулевом механизме
Убедитесь, что положение нового рулевого механизма такое же, как и положение старого рулевого механизма.
Установите:
- вал рулевого колеса на рулевой механизм
- 1 винт M8.
Завершение
Установите:
- левое переднее колесо. См.:колесо
- звукоизоляционную панель. См.: Instrumentpanel nedre.
Заполните систему рулевого привода с усилителем.
Примечание: Используйте жидкость для рулевого привода с усилителем фирмы Volvo, № детали 1161 529 (1 л).
Прокачайте, поворачивая рулевое управление на максимальный угол поворота управляемых колес, поочередно влево и вправо, пока не появится должного ощущения рулевого управления.Проверьте/отрегулируйте угол установки колес. См.: Угол поворота колеса, проверка.
