Расширительный клапан, замена (2)

Перед началом работ на расширительном клапане

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции относительно медленных и быстрых утечек. См.Olja i A/C-systemet

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снятие

Открыто:

• зажим трубки хладагента на лонжероне.

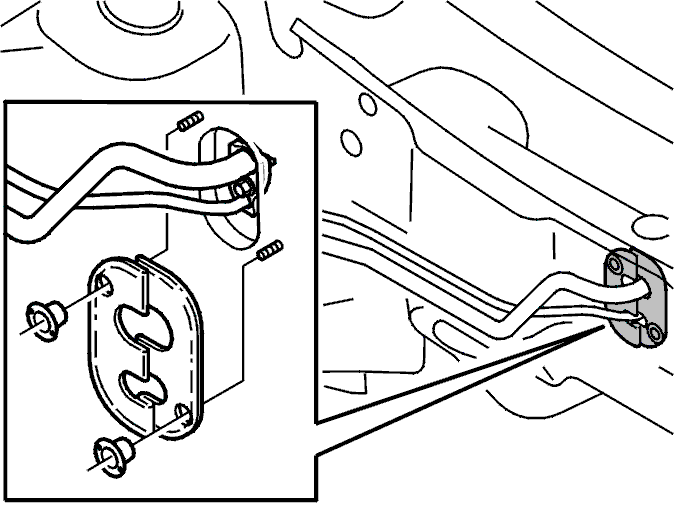

• Чтобы заменить тепловой экран, см.Замена теплового экрана клапана TXV.

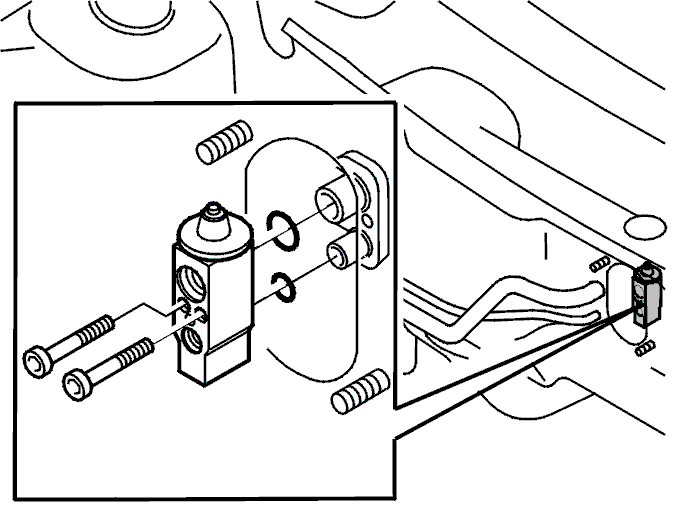

• Снимите трубки хладагента с расширительного клапана. Слегка потяните назад держатель
• Отсоедините трубки от расширительного клапана. Осторожно отодвиньте трубки в сторону.

• Выверните винты крепления расширительного клапана
• Снимите расширительный клапан.

• Сначала прочитайте раздел Перед началом работ на расширительном клапане
• Отсоедините отрицательный провод аккумулятора. См.Аккумулятор, замена
• Слейте хладагент из системы. См.Хладагент, слив
• Снимите стабилизирующую скобу двигателя в моторном отсеке. Для5-цилиндровых двигателейЗамена раскоса/верхней реактивной тяги
• Снимите стабилизирующую скобу двигателя в моторном отсеке. Для6-цилиндровых двигателейЗамена раскоса/верхней реактивной тяги

Установка

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• Установите уплотнительные кольца на трубку от испарителя
• Установите расширительный клапан. Вверните винты. Затяните винты. Затяните до:10 Н·м
• Установите уплотнительные кольца на трубки
• Расположите трубки и держатели по направлению к расширительному клапану. Одновременно проверьте, что трубки расположены на правильном держателе на элементе конструкции
• Вверните винт. Затяните держатель с трубками на расширительном клапане. Затяните до:10 Н·м
• Установите тепловой экран. Закрепите тепловой экран с помощью пластмассовых гаек
• Сожмите зажим на элементе конструкции вместе
• Установите стабилизирующую скобу двигателя в моторный отсек.5-цилиндровый двигатель. См.Замена раскоса/верхней реактивной тяги
• Установите стабилизирующую скобу двигателя в моторный отсек.6-цилиндровый двигатель. См.Замена раскоса/верхней реактивной тяги
• Создайте разрежение в системе вакуумным насосом и проверьте систему. См.Хладагент, слив
• Заполните систему хладагентом. Проверьте на наличие утечек согласно Хладагент, слив
• Подсоедините отрицательный провод аккумулятора. См.Аккумулятор, замена
