Расширительный клапан, задний, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация
в иллюстрациях всегда правильная.

Подготовка

Примечание: Прочитайте меры предосторожности при обращении с хладагентом. См. Хладагент, правила техники безопасности.

Слейте хладагент из системы. См. Хладагент, слив.Снимите заднюю левую боковую панель. См. Боковая панель багажного отделения, замена.

Примечание: При выполнении работ в системе управления микроклиматом всегда закрывайте заглушками трубы и соединители.

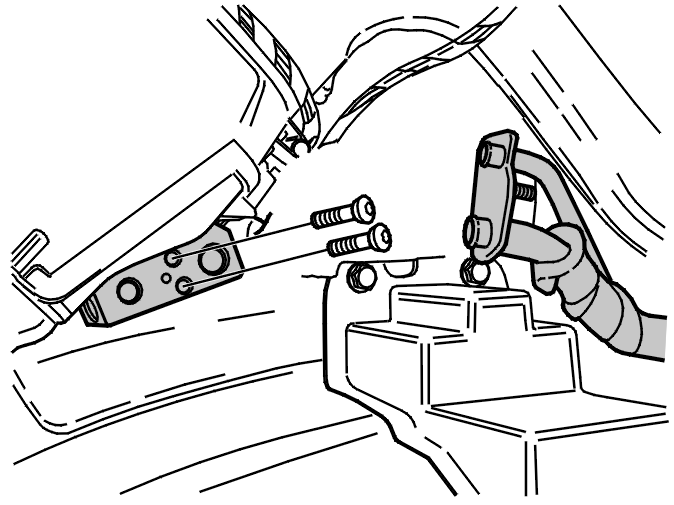

Снятие заднего расширительного клапана

Снимите:

• винт на блоке соединения труб системы кондиционирования на расширительном клапане
• 2 винта расширительного клапана.

Примечание: фирменные уплотнительные кольца расширительного клапана и труб подсоединения системы кондиционирования имеют фиолетовый цвет, они должны быть заменены на новые, желтые, смазанные
компрессорным маслом.

Установка заднего расширительного клапана

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• расширительный клапан при помощи 2 винтов. Затяните. См Момент затяжки
• блок соединения с трубами системы кондиционирования при помощи 1 винта M5. Затяните.

Создайте разрежение в системе кондиционирования вакуумным насосом. См. Вакуумная откачка.Заполните систему кондиционирования хладагентом. См. Хладагент, заполнение.Проверьте систему кондиционирования на наличие утечки. См. Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа или Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа.Установите заднюю левую боковую панель. См. Боковая панель багажного отделения, замена.
