Расширительный клапан (D82PHEV, D87PHEV)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Снимите крышку капота Крышка капота

Слейте хладагент Хладагент, слив

Ослабьте зажим.Выньте шланг.Отсоедините винты.🔩 Момент затяжки: 6 Н·м

Выверните винт.Удалите крепежный элемент.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Освободите крючки.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Освободите крючки.

Освободите крючки.

Снимите панель холодной зоны Панель, холодная зона Панель, холодная зона

Ослабьте зажим.Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 10 Н·м

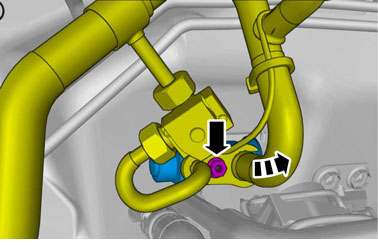

Выверните винты.🔩 Момент затяжки: 4.5 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
