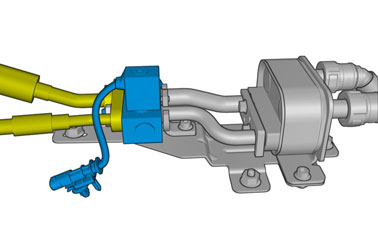

Расширительный клапан BCU

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Выверните винты.Снимите зажимы.

Выверните винты.Снимите зажим.

Снимите зажимы.Снимите гайки.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 70 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Отсоедините винт.🔩 Момент затяжки: 7 Н·м

Удалите отмеченные детали.

Удалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 24 Н·м

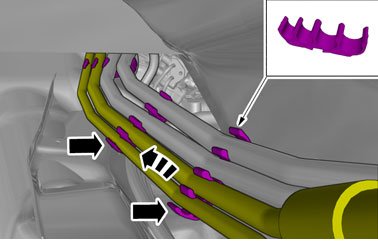

Ослабьте зажим.Снимите гайки.

Примечание: Режим представления

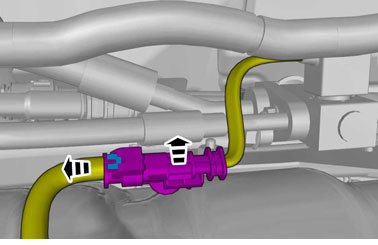

Ослабьте зажим.Отсоедините контактный разъем.

Примечание: Режим представления

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

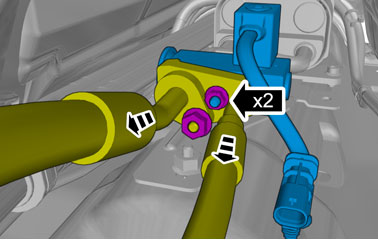

Снимите гайки.🔩 Момент затяжки: 10 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Ослабьте зажим.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

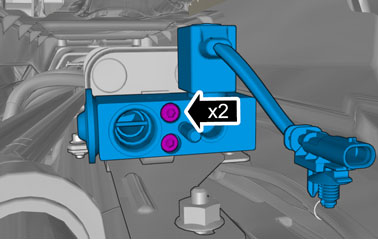

Выверните винты.🔩 Момент затяжки: 4.5 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
