Рама сиденья (третий ряд), замена (2004, 2005)

Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.Наклоните вниз сиденья во втором ряду.Вставьте подушки сидений в третьем ряду.

Снимите:

• заднюю часть пола багажного отсека
• домкрат
• кронштейн аккумуляторной батареи

Примечание: Во избежание короткого замыкания оставьте на своем месте пластмассовую крышку на аккумуляторной батарее.

Снимите:

• держатель домкрата
• боковую панель в багажном отделении. См. Боковая панель багажного отделения, замена
• переднее напольное покрытие в багажном отделении.

Снимите:

• 3 передних винта рамы.

Отведите вверх резиновый коврик в центральном вещевом отделении.

Снимите:

• 4 центральных винта рамки
• наружные винты рамы, 2 с каждой стороны.

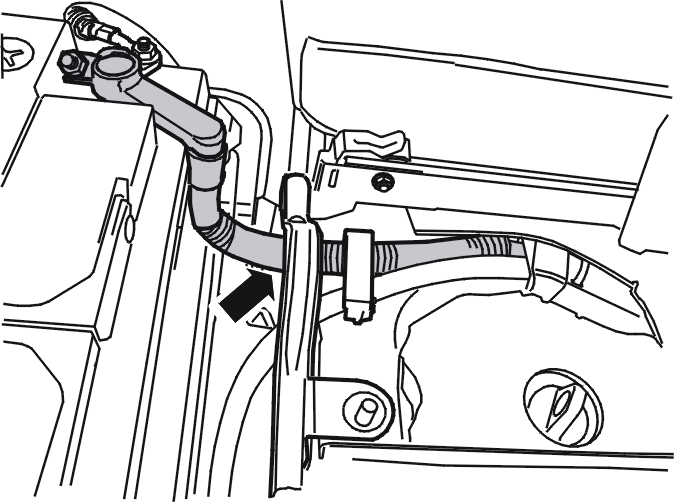

Заметьте, как проложен провод аккумулятора возле рамы сиденья.Вставьте подушки сидений и наклоните вниз спинки сидений.

Примечание: Для выполнения этой операции требуется два человека. При снятии рамы сиденья наклоните ее.

Выньте раму сиденья.

Потяните подушки сидений вперед.Снимите опору напольного покрытия багажного отделения. См. Опора пола багажного отсека, замена.

Применимо с изменениями при замене направляющей сиденья.

Примечание: Моменты затяжки см.: Момент затяжки.

Вставьте раму сиденья.

Примечание: Убедитесь, что провод аккумулятора не зажат.

Отогните вверх спинки сидений.

Установите:

• 3 передних винта M10 рамы. Затяните
• 4 центральных винта M10 рамы
• 4 наружных винта M10 рамы
• опору напольного покрытия багажного отделения. См. Опора пола багажного отсека, замена.

Наклоните вниз спинки сидений.

Установите:

• переднюю часть пола багажного отсека, используя 2 винта M6 и 1 зажим. Затяните
• боковую панель в багажном отделении. См. Боковая панель багажного отделения, замена
• держатель домкрата
• домкрат
• кронштейн аккумуляторной батареи с помощью 3 винтов M8
• заднюю часть пола багажного отсека.
