Опора пола багажного отсека, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• опоры пола багажного отсека, вариант с 5 сиденьями. См.вариант с 5 сиденьями, замена
• опоры пола багажного отсека, вариант с 7 сиденьями. См.вариант с 7 сиденьями, замена.

Снятие опоры пола багажного отсека, вариант с 5 сиденьями

Снимите:

• задний люк пола
• передний люк пола
• наружный люк пола
• переднее и заднее вещевые отделения
• домкрат

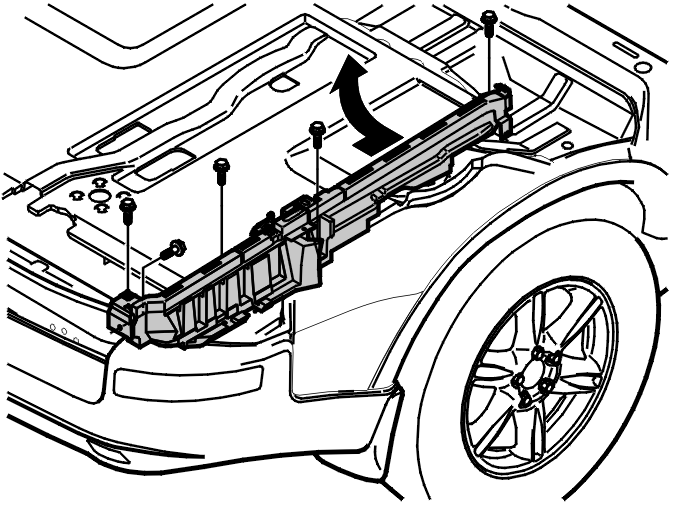

• 2 винта заднего крепления
• 3 винта.

Нажмите вперед опору пола багажного отсека.Отогните внутреннюю часть вверх.Выньте опору пола багажного отсека.

Установка опоры пола багажного отсека, вариант с 5 сиденьями

Примечание: Моменты затяжки см. в Момент затяжки.

Загните внутрь опору пола багажного отсека.

Установите:

• 2 винта M6 заднего крепления. Затяните
• 3 винта M6. Затяните
• домкрат
• наружный люк пола
• переднее и заднее вещевые отделения
• передний люк пола
• задний люк пола.

Снятие опоры пола багажного отсека, вариант с 7 сиденьями

Снимите:

• задний люк пола
• наружный люк пола
• передний люк пола.

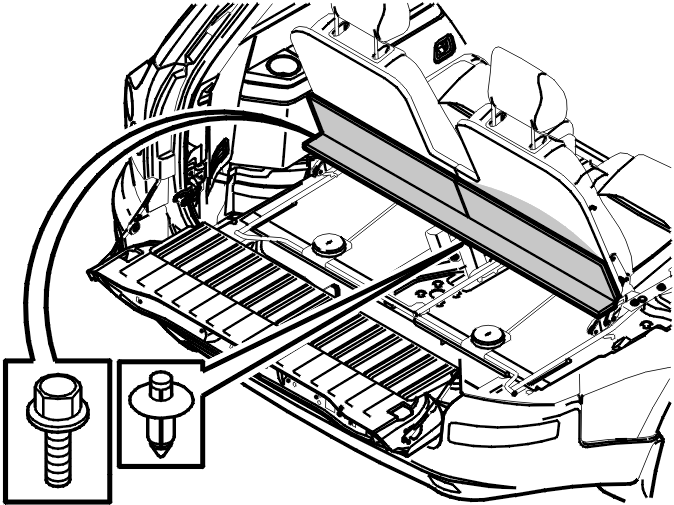

Чтобы снять опору пола багажного отсека с левой и правой сторон: снимите только 1 наружный винт M6 и зажим в центре люка пола.

Подсказка: Вставьте рукоятку отвертки между передним люком пола и боковой панелью в багажном отсеке, чтобы облегчить доступ к наружному винту.

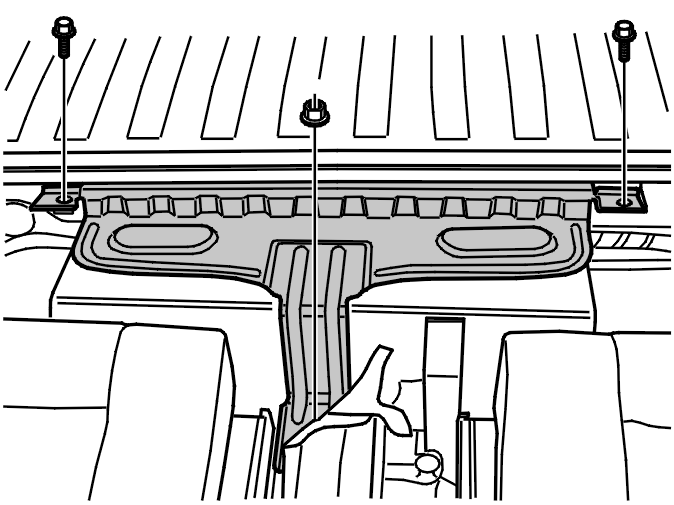

Снимите:

• кронштейн аккумулятора
• 2 винта
• 1 гайку.

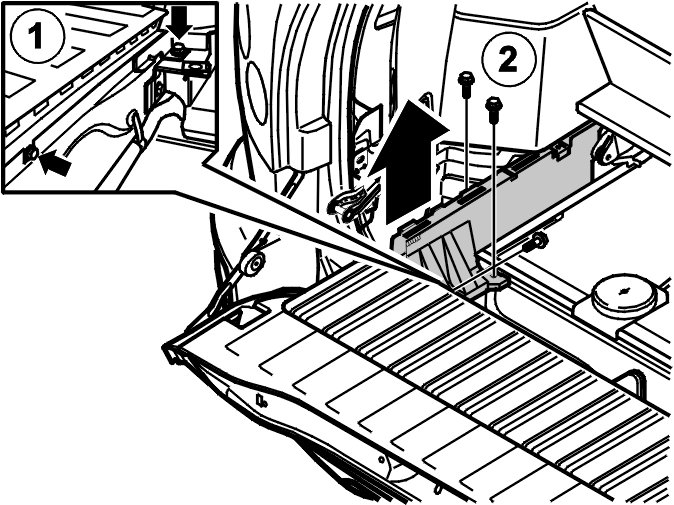

Чтобы снять опору пола багажного отсека с левой и правой сторон: снимите только наружные крепления с левой и правой сторон крышки.

Снимите:

• 2 винта
• 3 винта.

Выньте опору пола багажного отсека.

Установка опоры пола багажного отсека, вариант с 7 сиденьями

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• опору пола багажного отделения
• 3 винта M6. Затяните
• наружные крепления с каждой стороны крышки
• 2 винта M6. Затяните
• кронштейн аккумулятора
• 2 винта M8. Затяните
• 1 гайка M8. Затяните
• переднюю часть пола багажного отсека
• 1 M6 винта. Затяните
• 1 зажим
• наружный люк пола
• задний люк пола.
