Пружина, передняя, замена (B5254T4)

Подготовительные работы

Снимите:

• колесо
• звено стабилизатора поперечной устойчивости с пружинной стойки.

Примечание: Используйте гаечный ключ Torx в качестве упора, так чтобы манжета не была повреждена.

Снимите:

• трубку ABS с пружинной стойки.
• датчик ABS. Подвесьте датчик на куске проволоки.

Снятие датчика положения

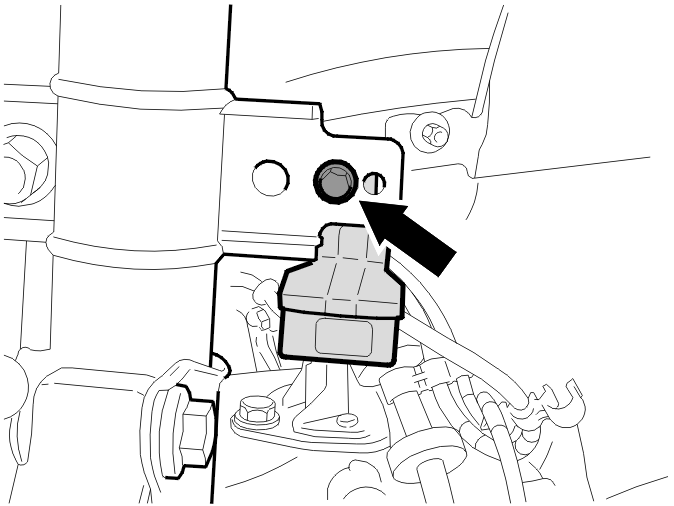

Снимите:

• винт
• датчик положения с пружинной стойки.

Измерьте положение пружинной стойки по отношению к шпинделю колеса перед снятием

Примечание: Измерения выполняются для того, чтобы получить такой же угол развала при установке.

Измерьте у верхнего винта поперек поворотного кулака и пружинной стойки, как показано на иллюстрации.Перед измерением очистите от грязи измеряемые поверхности.Запишите результат измерения.

Снятие пружинной стойки

Отвинтите обе гайки с винтов пружинной стойки - колесный шпиндель.

• Отвинтите два винта пружинной стойки колесного шпинделя.
• Зафиксируйте колесный шпиндель проволокой, чтобы он не отходил наружу, когда будет снят с пружинной стойки.

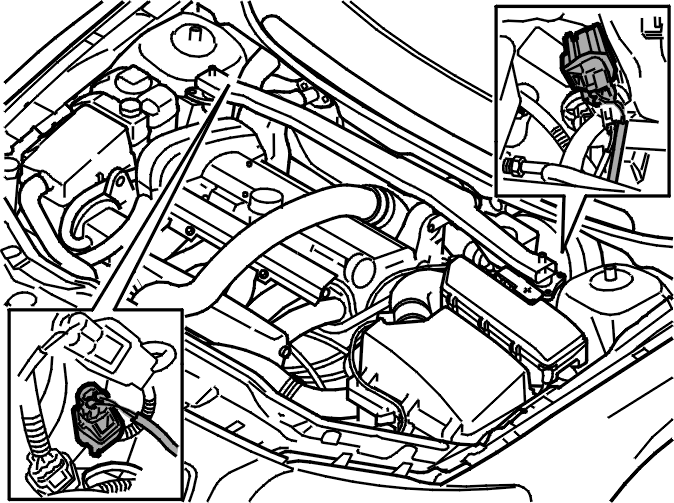

Отсоедините разъем у опорного стакана и освободите провод из скоб.Оттяните провод к арке колеса.

Подсказка: Закрепите провод хомутом на жгуте проводки, чтобы облегчить установку.

Снимите:

• гайки крепления подшипника амортизатора на кузове, 3 шт.
• пружинную стойку.

Снятие подшипника амортизатора

Закрепите пружинную стойку в тисках

Снимите:

• гайку подшипника амортизатора. Используйте головку: 🔧 HYLSA (MUTTER-STÖTDÄMPARE) P800 и гаечный ключ Torx на 3/8" в качестве упора.
• шайбу
• опору.

Снятие пружины

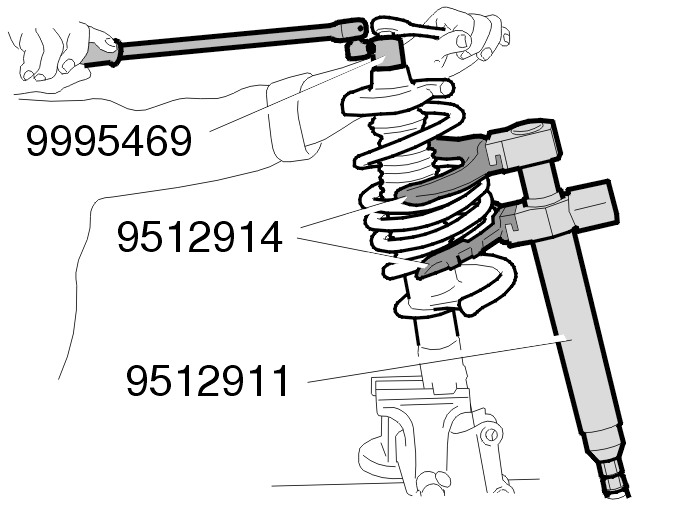

Разгрузите пружинную стойку. Воспользуйтесь гидравлическим поршнем: : 🔧 HYDRAULKOLV с захватом: 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).

Снимите:

• крепежную гайку амортизатора. Используйте головку: 🔧 HYLSA (UNDRE MUTTER-STÖTD.FRAM)P800 и гаечный ключ Torx на 3/8" в качестве упора.
• гнездо пружины
• пружину
• резиновый ограничитель прогиба и защитный чехол.

Убедитесь, что опорная плита амортизатора (1), гнездо пружины (2) и резиновый ограничитель прогиба с кожухом (3) не повреждены. Замените, если необходимо.

Установка пружины

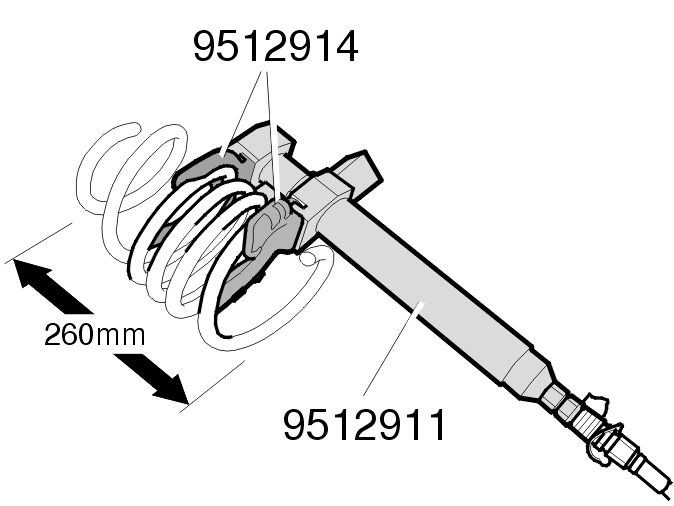

Сожмите новую пружинную стойку до длины около 260 мм. Воспользуйтесь гидравлическим поршнем: 🔧 HYDRAULKOLV с захватом: 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).

Установите:

• ограничитель прогиба с кожухом
• пружину
• гнездо пружины.

Поставьте крепежную гайку. Затяните согласно: Момент затяжки. Используйте головку: 🔧 HYLSA (UNDRE MUTTER-STÖTD.FRAM)P800 и гаечный ключ Torx на 3/8" в качестве упора.

Установка подшипника амортизатора

Установите:

• опорную плиту
• шайбу
• гайку и затяните согласно: Момент затяжки. Используйте головку 🔧 HYLSA (MUTTER-STÖTDÄMPARE) P800 и гаечный ключ Torx на 3/8" в качестве упора.

Установка пружинной стойки

Закрепите пружинную стойку на кузове с помощью гаек, 3 шт. M8.Втяните провод амортизатора в моторный отсек, а затем соедините разъем у опорного стакана.Закрепите провод в скобах.

Установите пружинную стойку на шпинделе колеса. Используйте новые винты и новые гайки.Отрегулируйте пружинную стойку и шпиндель колеса до измеренного значения. См.

Примечание: Убедитесь, что измерение производится в тех же точках, что и при снятии.

Затяните винты согласно Момент затяжки.

Установка датчика положения

Установите:

• датчик положения
• винт датчика положения, 1 шт. M6.

Завершение

Установите:

• стойку стабилизатора поперечной устойчивости на пружинную стойку. Используйте новую гайку. Затяните согласно: Момент затяжки. Используйте гаечный ключ Torx в качестве упора для предотвращения повреждения защитного чехла.
• датчик ABS. Затяните согласно: Момент затяжки

Примечание: Убедитесь, что место установки датчика ABS в шпинделе колеса абсолютно чистое. Очистите датчик ABS мягкой щеткой.

Установите:

• кабель датчика ABS в кронштейне
• колесо. См. Установка колес.

Проверьте и отрегулируйте фары согласно Фары, регулировка.
