Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 1999–2006 |
| V70 (00-08) | — | 2000–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
Внимание: Регулировка луча фар зависит от требовании законодательства соответствующей страны. Bыберите намечаемую страну.
Осторожно: Регулировка в автомобилях с биксеноновыми или галогеновыми фонарями выполняется таким же образом. Чтобы обеспечить правильную калибровку датчика положения биксеноновых фонарей, выполняйте калибровку приведенным ниже методом.
- Автомобили без функции Four-C: см. VIDA, связь автомобиля, функциональная группа 3, задний электронный модуль (REM), калибровка датчика положения биксеноновых фонарей
- Автомобили с функцией Four-C: см. VIDA, связь автомобиля, функциональная группа 7, модуль подвески (SUM), калибровка системы.
Примечание: Bыберите страну:
- все страны, кроме США, Великобритании и Японии
- США
- Великобритания
- Япония.
Регулировка, все страны, кроме США, Великобритании и Японии
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
- Зажигание и ближний свет включены
- Проверьте кнопку, которой управляется уровень освещения. Установите кнопку в положение 0
- Проверьте силу тока. Убедитесь, что электропитание является достаточным для требуемого уровня луча
-
Осторожно: > Всегда регулируйте положение луча при включенном ближнем свете.

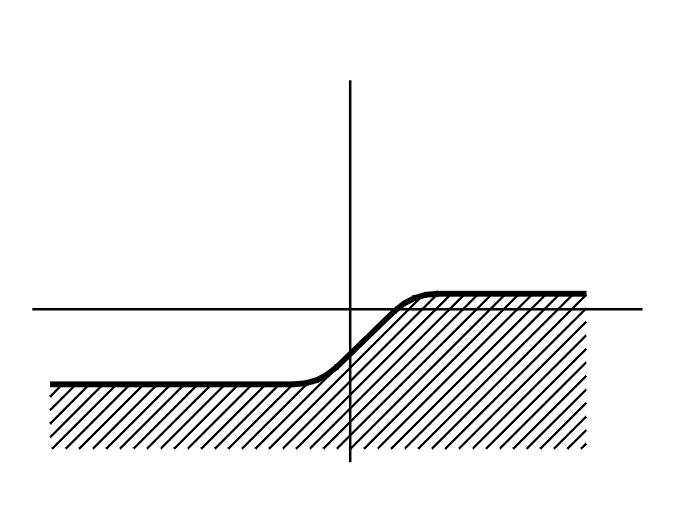

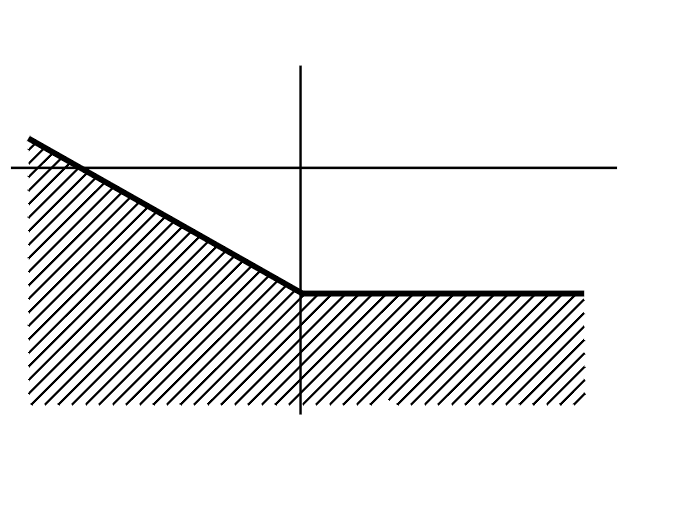

- Отрегулируйте луч вертикально (Y) при помощи винта с внутренним шестигранником, как показано на иллюстрации
- Отрегулируйте луч горизонтально (X) при помощи винта с внутренним шестигранником, как показано на иллюстрации
-
Подсказка: > Используйте винт с внутренним шестигранником диаметром 6 мм.
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
Регулировка, США
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
- Зажигание и ближний свет включены
- Проверьте силу тока. Убедитесь, что электропитание является достаточным для требуемого уровня луча

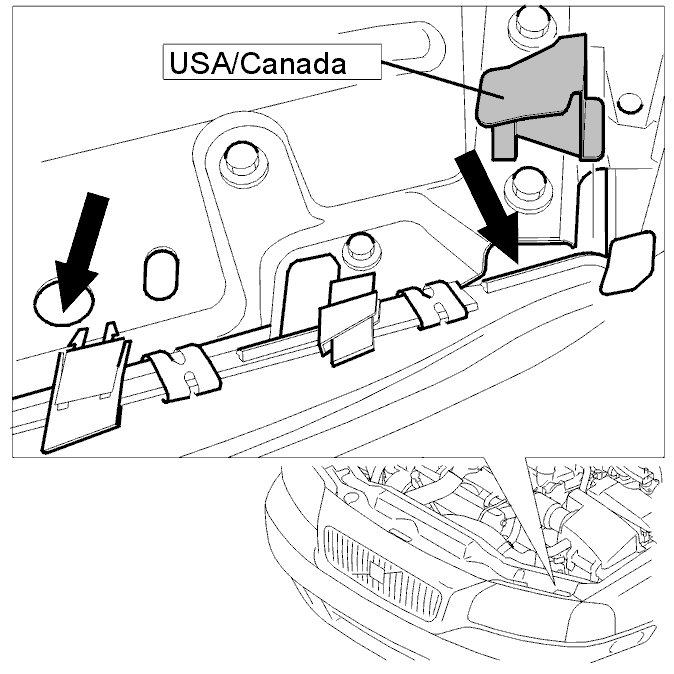

- Снимите защитный элемент над регулировочным винтом Отрегулируйте луч горизонтально (Х), потянув регулировочный винт вверх
-
Осторожно: > Всегда регулируйте положение луча при включенном ближнем свете.
- Отрегулируйте луч вертикально (Y) при помощи винта с внутренним шестигранником, как показано на иллюстрации
- Отрегулируйте луч горизонтально (X) при помощи винта с внутренним шестигранником, как показано на иллюстрации
-
Подсказка: > Используйте винт с внутренним шестигранником диаметром 6 мм.
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
Регулировка, Великобритания
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
- Зажигание и ближний свет включены
- Проверьте кнопку, которой управляется уровень освещения. Установите кнопку в положение 0
- Проверьте силу тока. Убедитесь, что электропитание является достаточным для требуемого уровня луча
-
Осторожно: > Всегда регулируйте положение луча при включенном ближнем свете.

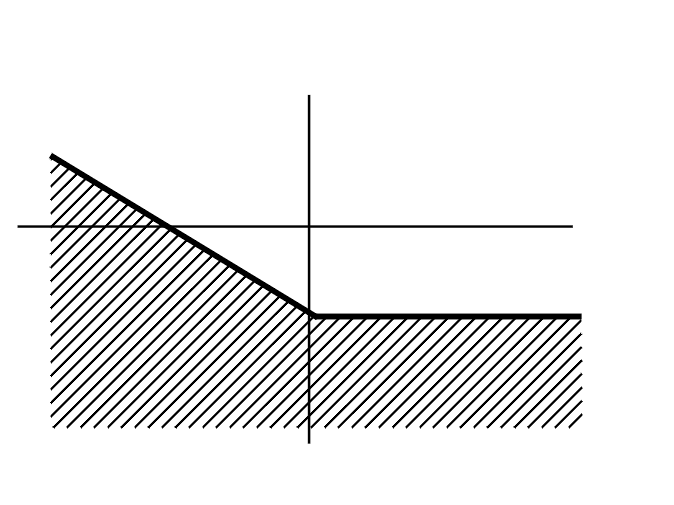

- Отрегулируйте луч вертикально (Y) при помощи винта с внутренним шестигранником, как показано на иллюстрации
- Отрегулируйте луч горизонтально (X) при помощи винта с внутренним шестигранником, как показано на иллюстрации
-
Подсказка: > Используйте винт с внутренним шестигранником диаметром 6 мм.
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
Регулировка, Япония
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
- Зажигание и ближний свет включены
- Проверьте кнопку, которой управляется уровень освещения. Установите кнопку в положение 0
- Проверьте силу тока. Убедитесь, что электропитание является достаточным для требуемого уровня луча
-
Осторожно: > Всегда регулируйте положение луча при включенном ближнем свете.

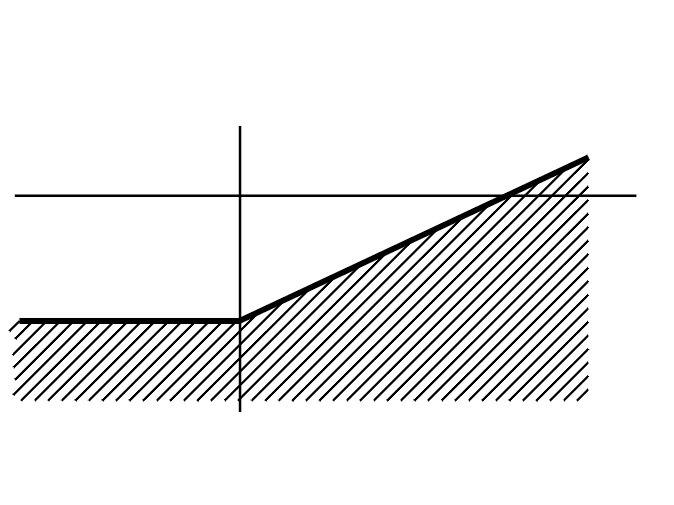

- Отрегулируйте луч вертикально (Y) при помощи винта с внутренним шестигранником, как показано на иллюстрации
- Отрегулируйте луч горизонтально (X) при помощи винта с внутренним шестигранником, как показано на иллюстрации
-
Подсказка: > Используйте винт с внутренним шестигранником диаметром 6 мм.
Внимание: Всегда регулируйте положение луча фар согласно требованиям законодательства данной страны.
