пружина (2005, 2006)

Снимите:

• колесо
• 1 винт (1).

Слегка вдавите приводной вал.

Снятие шарового шарнира со шпинделя колеса

Ослабьте гайку, чтобы верхний край оказался выше винта.Используйте ключ-шестигранник в качестве противодержателя на шаровом шарнире, с тем чтобы не повредить кожух.

Снимите шаровой шарнир с рычага управления. Используйте: 🔧 Съемник.

Вытяните шаровой шарнир из шпинделя колеса. Используйте: 🔧 Рычаг.

Снятие суппорта тормоза

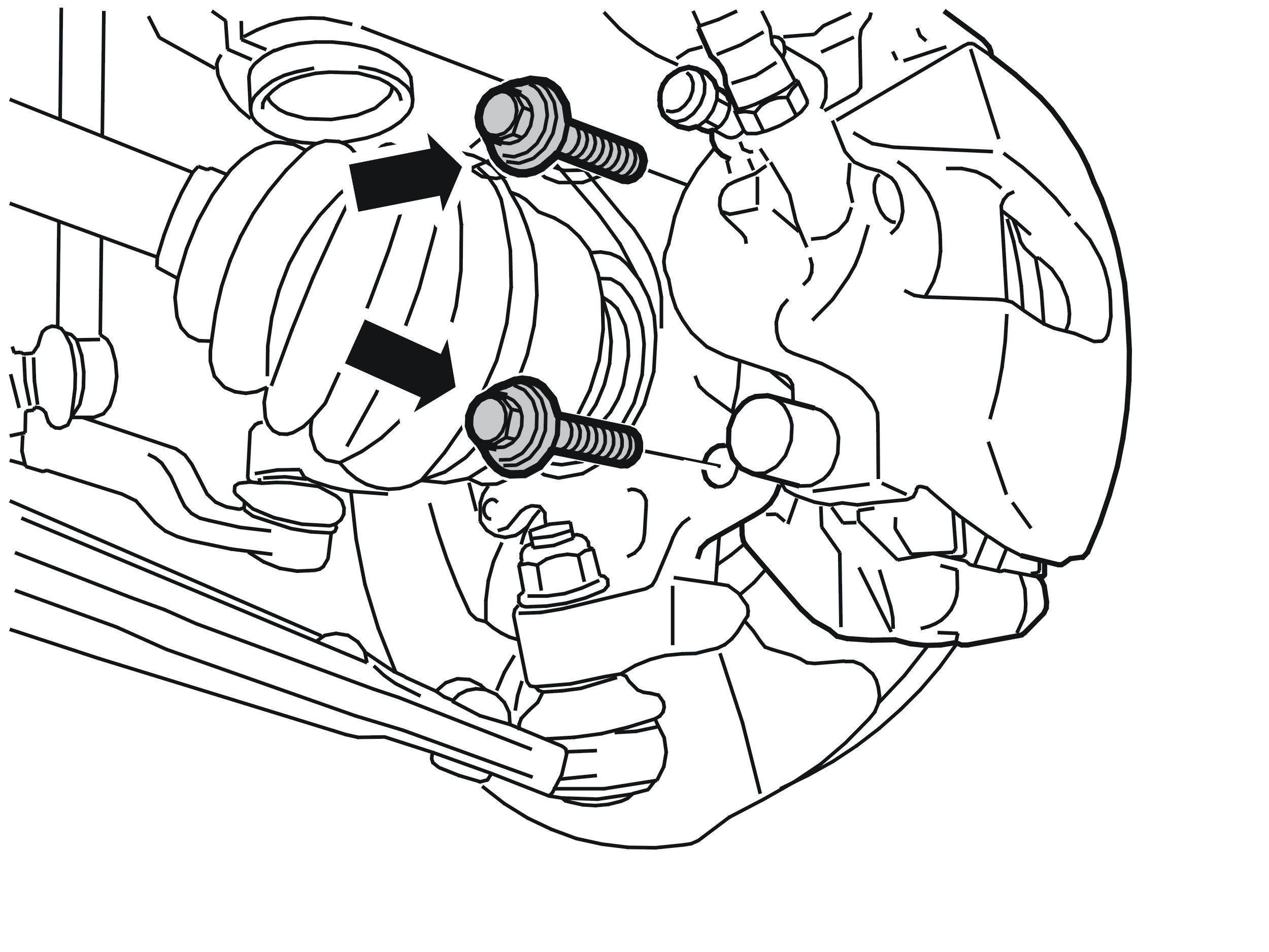

Выверните 2 винта.Подвесьте суппорт в подходящем положении, чтобы не повредить тормозной шланг.

Снятие приводного вала со ступицы

Вытяните приводной вал из ступицы. Подвесьте приводной вал в подходящем положении. Подвесьте шпиндель колеса на шаровом шарнире. Установите гайку, не затягивая. Используйте: 🔧 Рычаг.

Снятие звена стабилизатора поперечной устойчивости с пружинной стойки

Снимите:

• Используйте ключ-шестигранник в качестве противодержателя на шаровом шарнире, с тем чтобы не повредить кожух
• звено стабилизатора поперечной устойчивости.

Снятие пружинной стойки

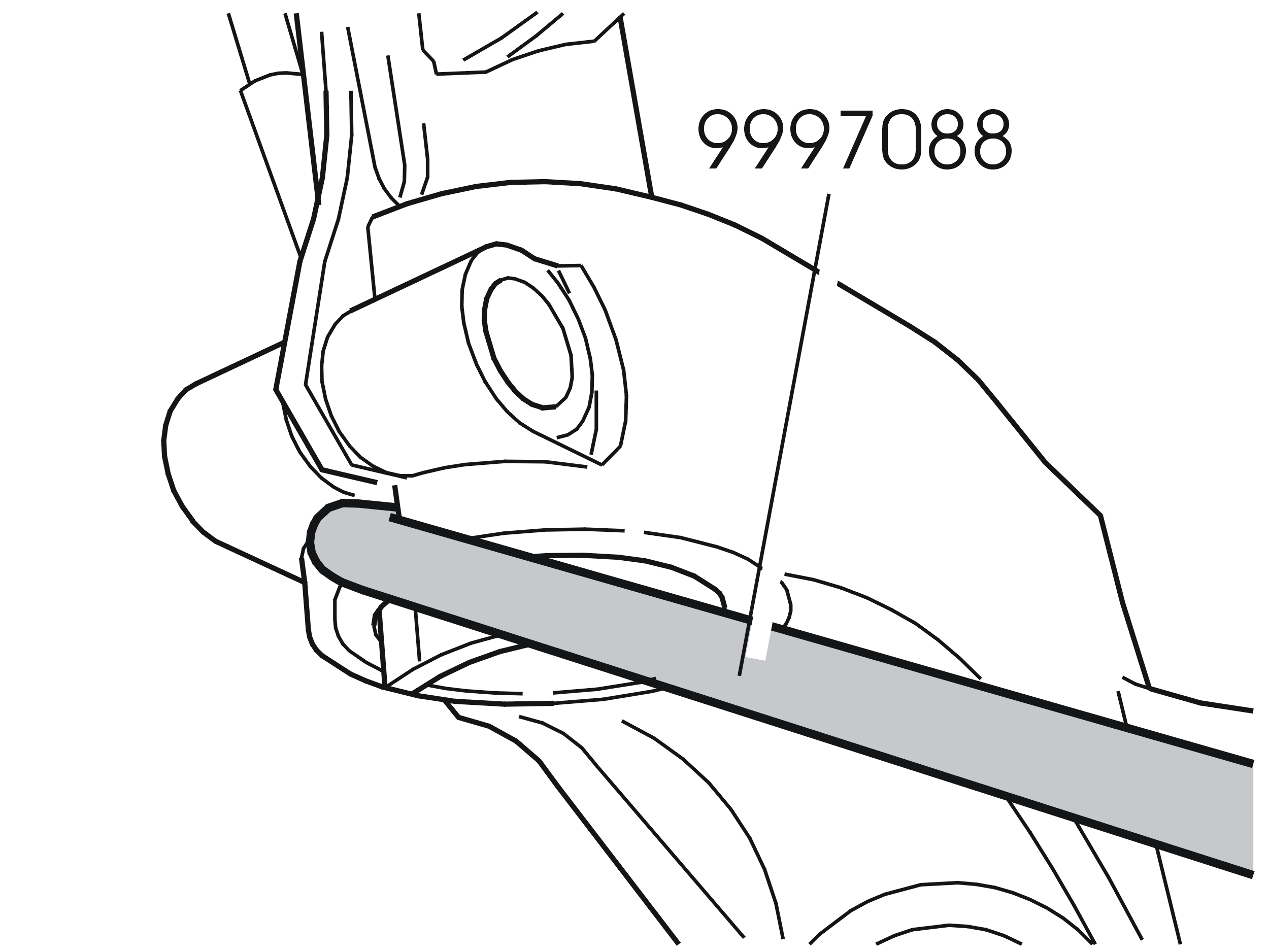

Выверните винт.Расширьте канавку. Используйте: 🔧 РАСШИРИТЕЛЬ. Установите инструмент так, чтобы плоские стороны двигались вдоль канавки. Поверните на 45°.Осторожно постучите по шпинделю колеса в направлении вниз. Используйте медную киянку. Подденьте и опустите рычаг управления. Используйте: 🔧 Рычаг, пока шпиндель не освободится из пружинной стойки.

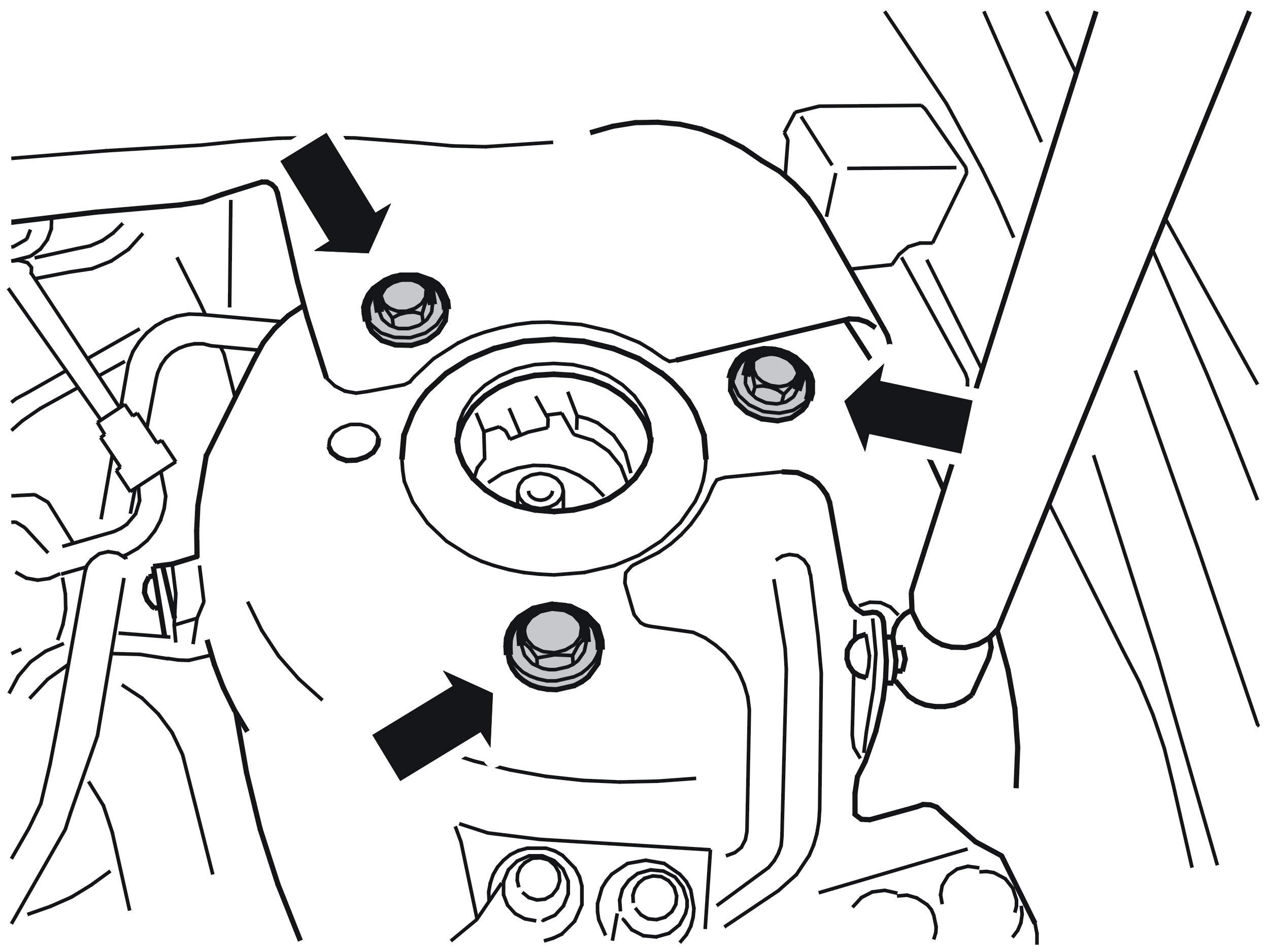

Снимите:

• 3 винта
• пружинную стойку.

Снятие пружины

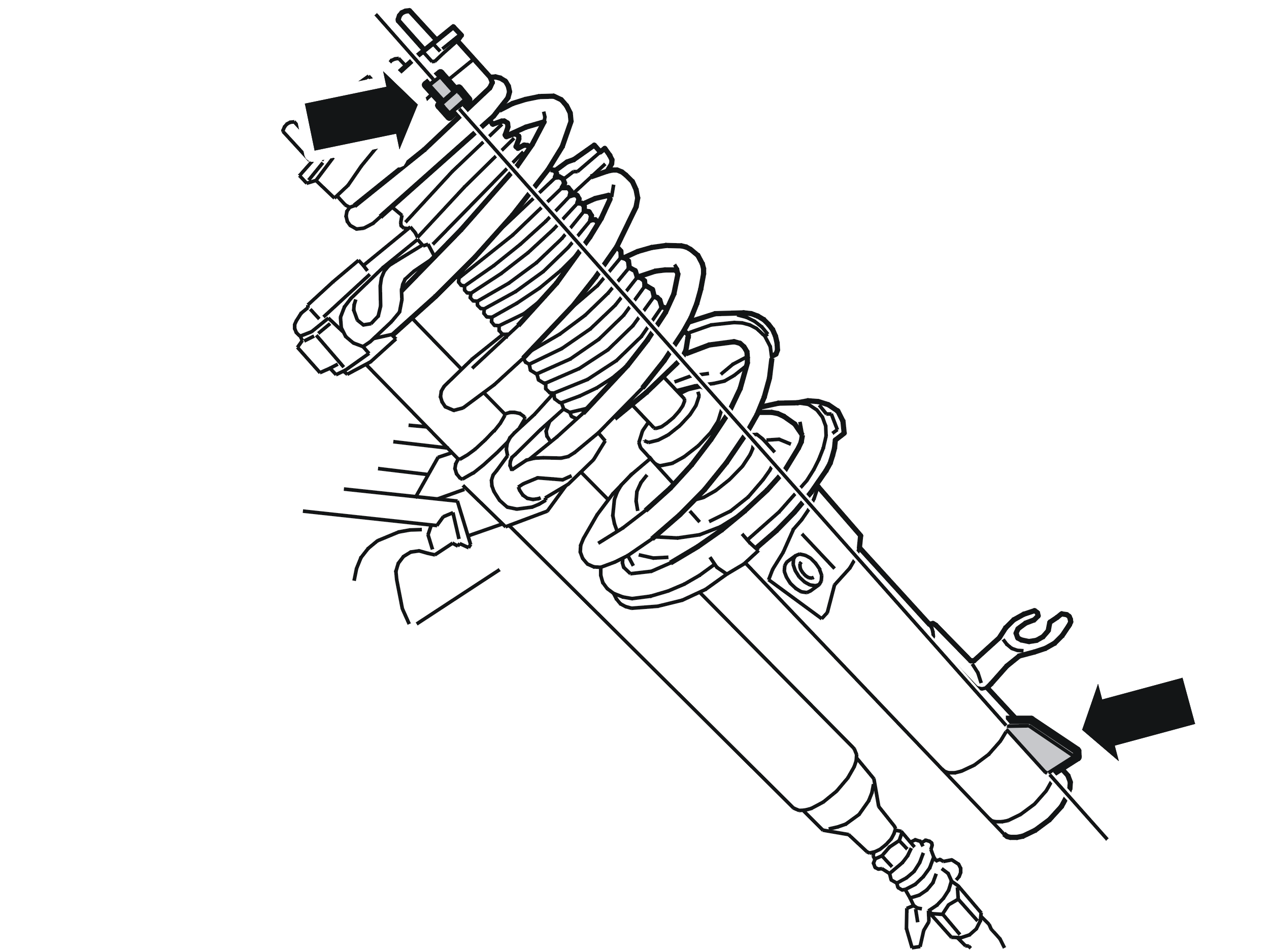

Примечание: Отметьте точку соприкосновения на пружине, чтобы облегчить установку новой пружины.

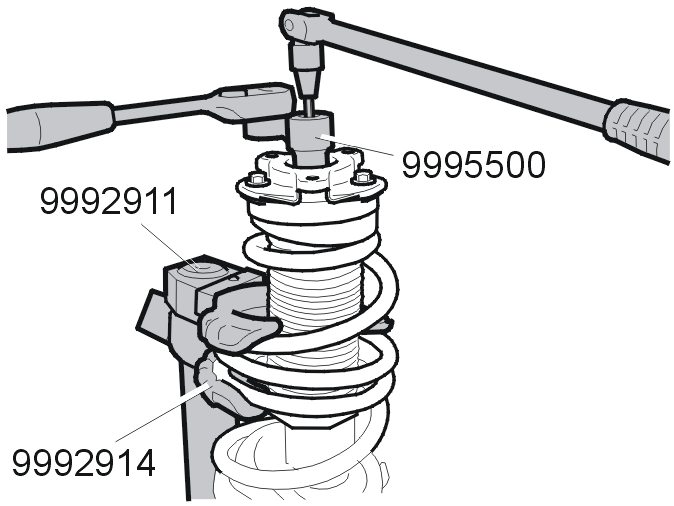

Снимите нагрузку с пружин. Используйте гидравлический инструмент. Используйте: 🔧 Гидравлический поршень вместе с захватами: 🔧 Захват (размер 2, для гидравлического поршня 9512911).

Снимите

• гайку на амортизаторе. Используйте: 🔧 ГОЛОВКА ВЕРХНЕЙ ГАЙКИ ЗАДНЕГО АМОРТИЗАТОРА и насадку Torx в качестве противодержателя
• гнездо пружины
• резиновый ограничитель прогиба и защитный чехол
• пружину.

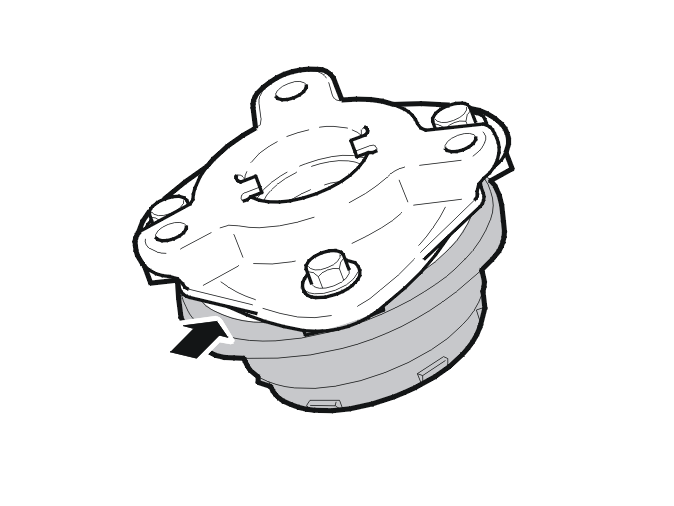

Примечание: Убедитесь, что гнездо пружины и подшипник амортизатора не разъединяются. Подшипник состоит из незакрепленных шариков в раме. При разъединении шарики выпадут.

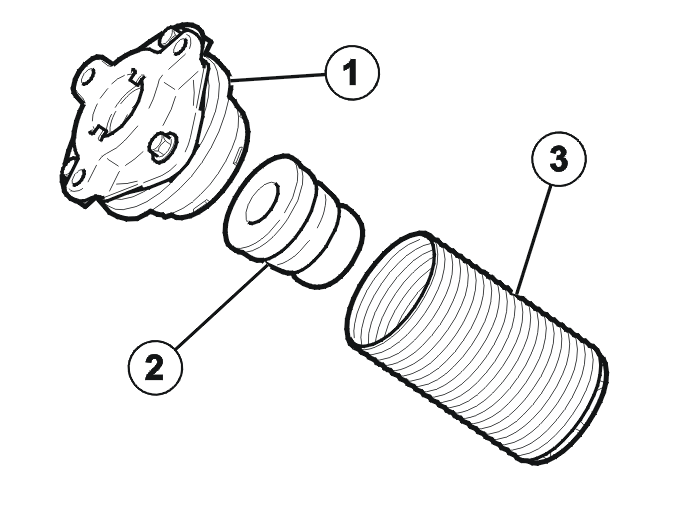

Убедитесь, что подшипник амортизатора/гнездо пружины (1), резиновый ограничитель прогиба (2) и кожух (3) не повреждены. Замените, если необходимо.

Установка пружины

Примечание: Моменты затяжки см. в Åtdragningsmoment.

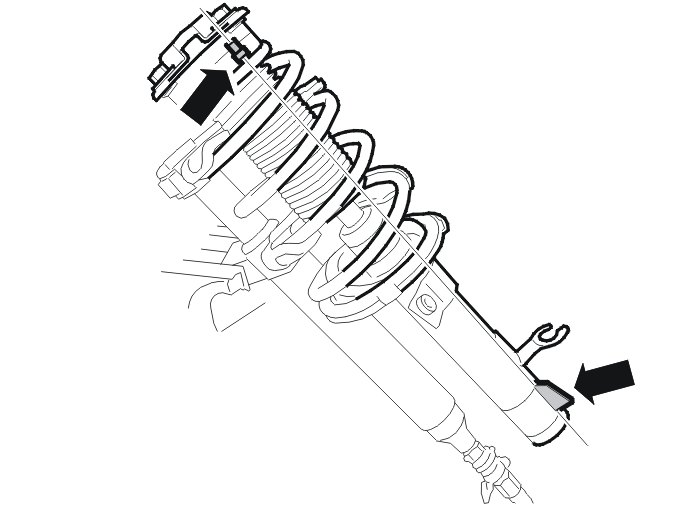

Примечание: При установке пружины убедитесь, что отметка гнезда пружины находится прямо напротив направляющей для пружинной стойки.

Сожмите новую пружину. Используйте: 🔧 Гидравлический поршень вместе с захватами: 🔧 Захват (размер 2, для гидравлического поршня 9512911).

Установите:

• пружину
• ограничитель прогиба с кожухом
• гнездо пружины
• гайку. См.: Åtdragningsmoment. Используйте: 🔧 ГОЛОВКА ВЕРХНЕЙ ГАЙКИ ЗАДНЕГО АМОРТИЗАТОРА и насадку Torx в качестве противодержателя.

Установка пружинной стойки

Установите пружинную стойку в кузове, используя новые гайки и новый винт. См.: Åtdragningsmoment.Установите шпиндель колеса на пружинной стойке.Снимите: 🔧 РАСШИРИТЕЛЬ.Установите 1 винт. Затяните. См.: Åtdragningsmoment.Снимите 1 гайку с шарового шарнира. Нажмите на рычаг управления вниз. Используйте: 🔧 Рычаг.

Установите:

• приводной вал
• 1 винт приводного вала. Затяните. См.: Åtdragningsmoment
• шаровой шарнир в шпинделе колеса. Используйте: 🔧 Рычаг
• 1 гайку шарового шарнира. Используйте ключ-шестигранник в качестве противодержателя. Затяните. См.: Åtdragningsmoment.

Установка суппорта тормоза

Установите 2 винта. Затяните. См.: Åtdragningsmoment.

Установка звена стабилизатора поперечной устойчивости на пружинной стойке

Установите:

• звено стабилизатора поперечной устойчивости
• гайку M10. Используйте ключ-шестигранник в качестве противодержателя.

Установите колесо. См.: колесо.

Проверьте и отрегулируйте фары согласно Фары, регулировка Фары, регулировка.
