Преобразователь напряжения (IGM-IEM)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Удалите высоковольтный аккумулятор Высоковольтный аккумулятор

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

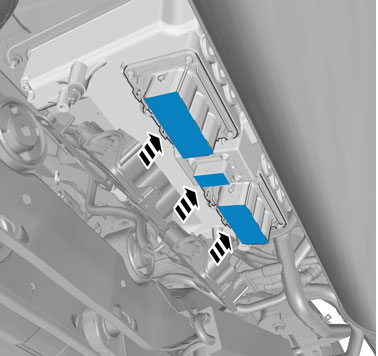

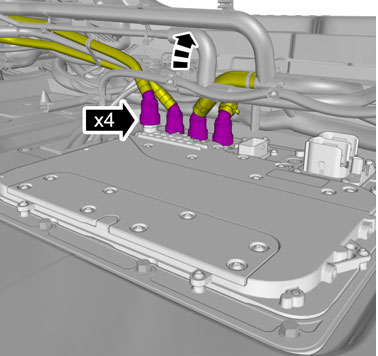

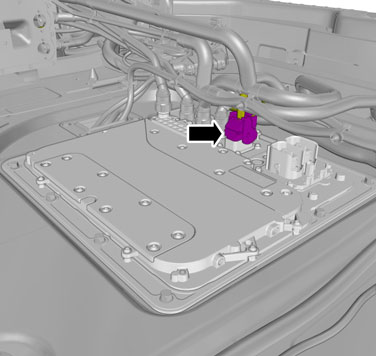

Осторожно: Убедитесь в том, что все отсоединенные электрические контактные разъемы и выводы уплотнены.

Внимание: Будьте готовы собрать вытекающие жидкости.

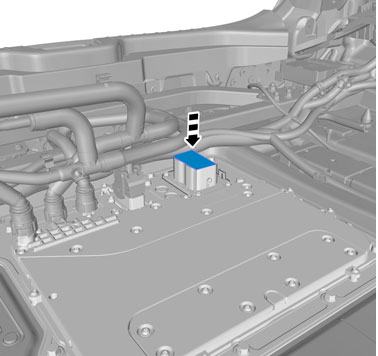

Уплотняющая пробка арт. 9512578

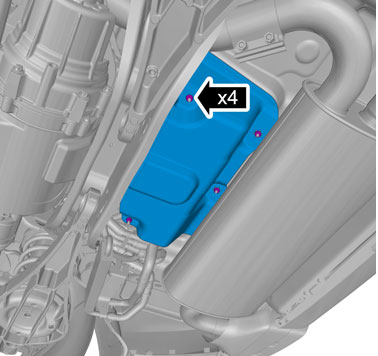

🔩 Момент затяжки: 10 Н·м

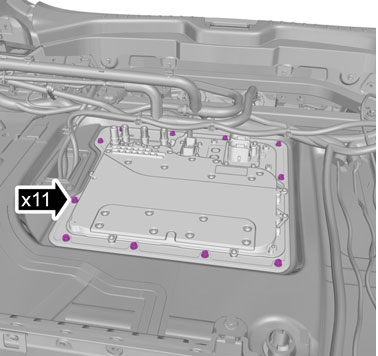

🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Уплотняющая пробка арт. 9512578

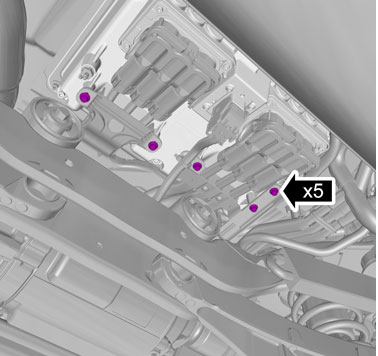

🔩 Момент затяжки: 10 Н·м

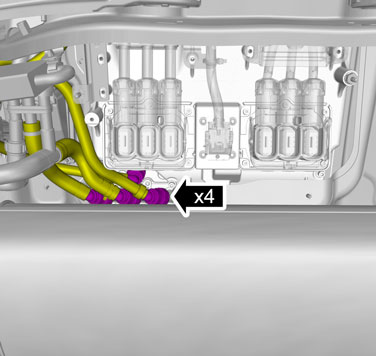

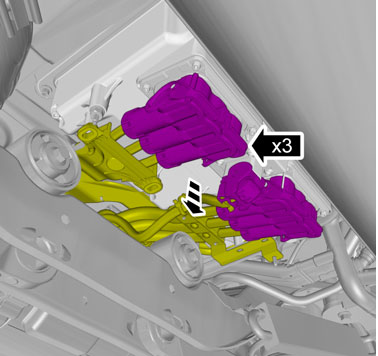

Осторожно: Убедитесь в том, что все отсоединенные электрические контактные разъемы и выводы уплотнены.

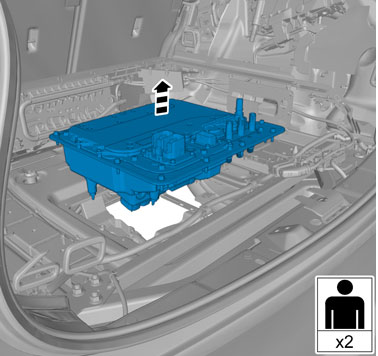

Примечание: Для этой операции требуется помощь еще одного механика.

Примечание: Убедитесь, что в компоненте нет жидкости.

Примечание: Следующие моменты необходимо выполнять только при установке нового компонента.

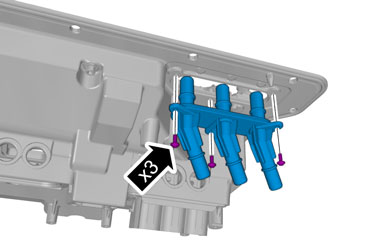

🔩 Момент затяжки: 2.5 Н·м

Установите в обратном порядке.

Закажите и загрузите программное обеспечение согласно:31394199

Закажите и загрузите программное обеспечение согласно:31394197

Откалибруйте IEM как: Диагностика/Автомобильная коммуникация/IEM/Расширенный/IEM/Калибровка модуля управления электрическим приводом заднего моста (IEM)

Откалибруйте IGM как: Диагностика/Автомобильная коммуникация/IGM /Расширенный/ IGM /Калибровка модуля управления высоковольтного генератора (IGM)
