Высоковольтный аккумулятор

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Выполните опорожнение аккумуляторов системы охлаждения, заполнение и вывод воздуха Система охлаждения высоковольтных аккумуляторов, опорожнение, заполнение и вывод воздуха

Снимите боковую панель в багажном отделении Погрузочное пространство боковой панели Погрузочное пространство боковой панели

Выверните винты.

Отсоедините контактный разъем.Сложите отмеченные детали.

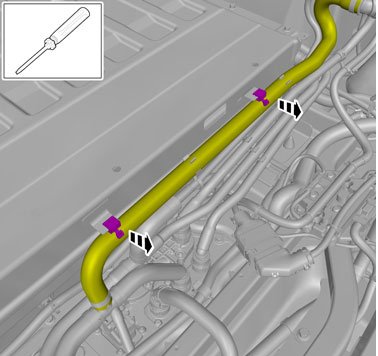

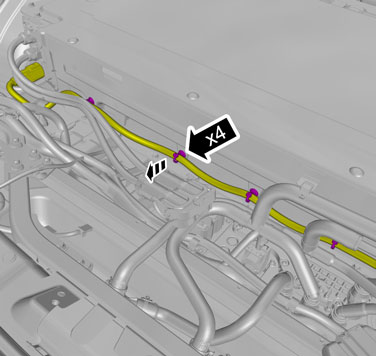

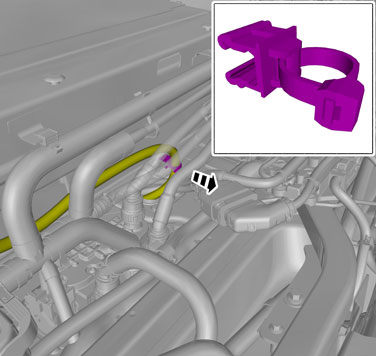

Ослабьте зажим.Сложите отмеченные детали.

Ослабьте зажим.Сложите отмеченные детали.

Ослабьте зажим.Сложите отмеченные детали.

Внимание: Будьте готовы собрать вытекающие жидкости.

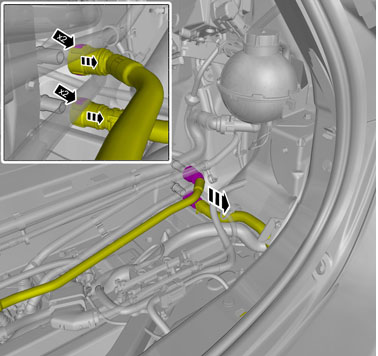

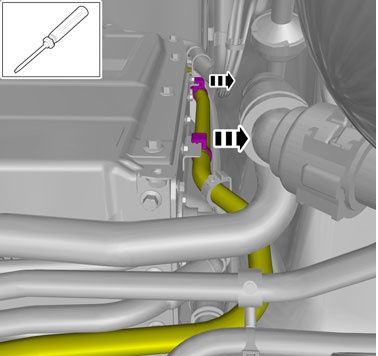

Отсоедините шланги от разъемов.

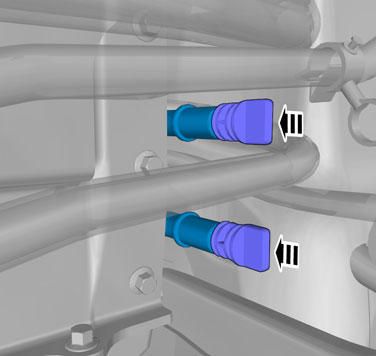

🔧 Комплект пробок в сумке

Ослабьте зажим.Сложите отмеченные детали.

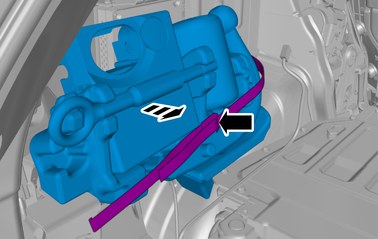

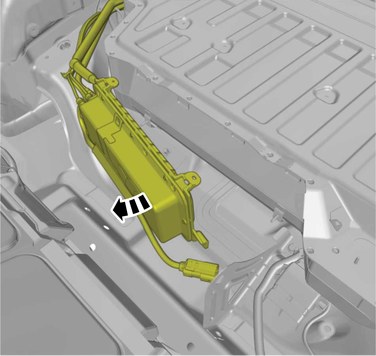

Удалите отмеченные детали.

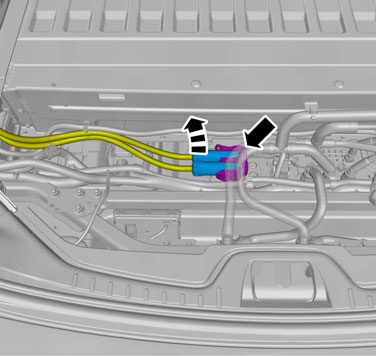

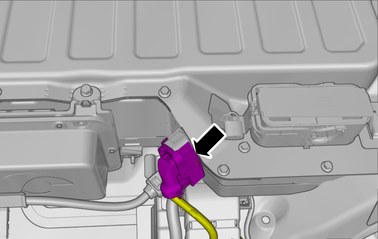

Отсоедините контактный разъем.

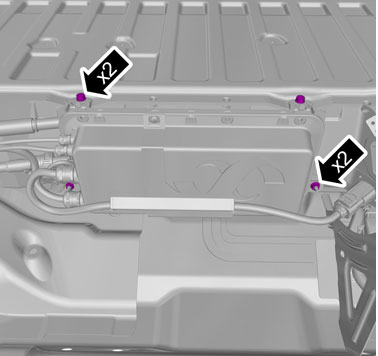

🔩 Момент затяжки: 10 Н·мВыверните винты.Снимите гайки.

Сложите отмеченные детали.

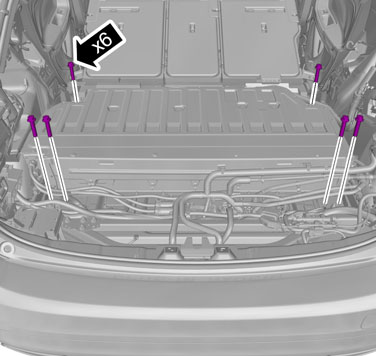

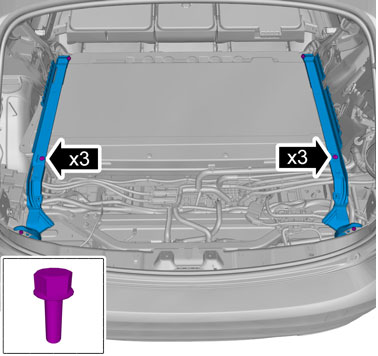

Выверните винты.🔩 Момент затяжки: 80 Н·м

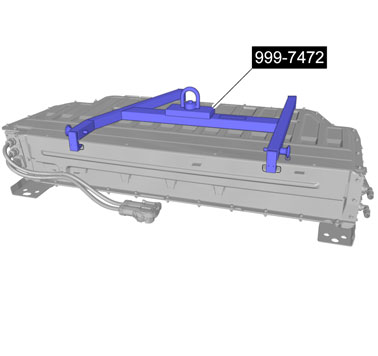

🔧 Подъемное приспособление

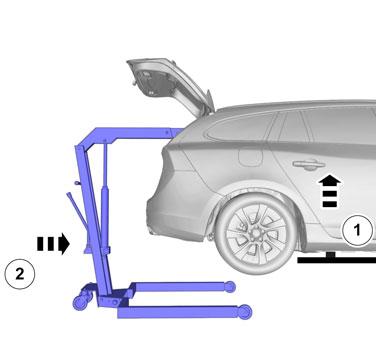

Следуйте инструкциям по работе у автомобильного подъемника.Работа у автомобильного подъемника

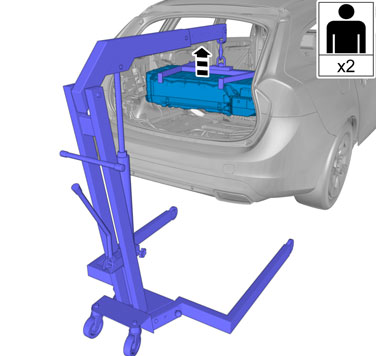

Подъемник двигателя

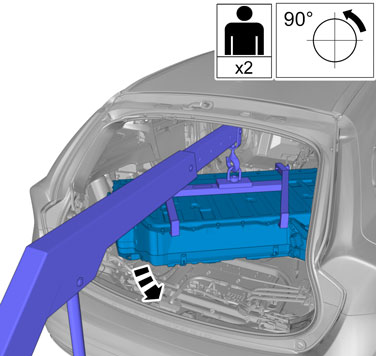

Примечание: Для этой операции требуется помощь еще одного механика.

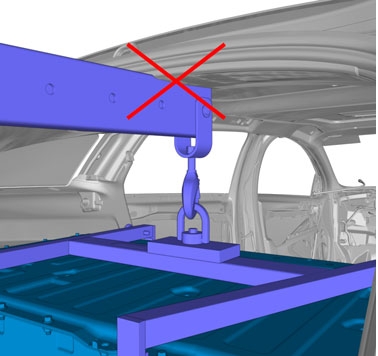

Осторожно: Убедитесь в отсутствии повреждений потолка.

Примечание: Для этой операции требуется помощь еще одного механика.

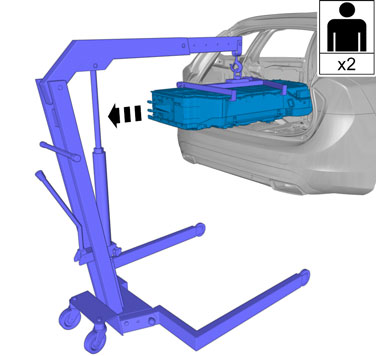

Примечание: Для этой операции требуется помощь еще одного механика.

Осторожно: Убедитесь, что компонент размещается согласно рисунку.

Установите в обратном порядке.

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31376886
