Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | B5254T3 | 2005–2007 |
| S40 (04-) | B5254T7 | 2008–2010 |
| V50 | B5254T3 | 2005–2007 |
| V50 | B5254T7 | 2008–2010 |
Специальные инструменты
- 🔧 СЪЕМНИК (САЛЬНИКИ)
- 🔧 Упор (ведущий фланец/коническая/главная передачи) 1065,1165
- 🔧 Съемник (фланец привода - ступица заднего колеса) вариант В
- 🔧 Оправка, муфта Haldex
- 🔧 Адаптер
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие карданного вала
Снимите карданный вал с фланца. См. Kardanaxel.
Снятие
Снятие фланца

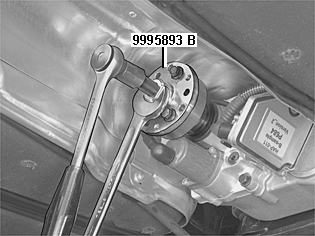

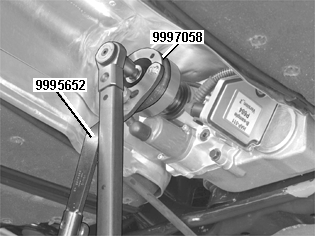

Снимите гайку фланца. Используйте 🔧 Упор (ведущий фланец/коническая/главная передачи) 1065,1165 вместе с: 🔧 Адаптер. Пометьте фланец относительно конца вала.Поместите емкость под активируемой по требованию муфтой.Снимите фланец. Если фланец застрял на валу, используйте 🔧 Съемник (фланец привода - ступица заднего колеса) вариант В.
Убедитесь, что на сопрягаемой поверхности фланца нет дефектов. Если это не так, замените фланец.
Снятие уплотнения

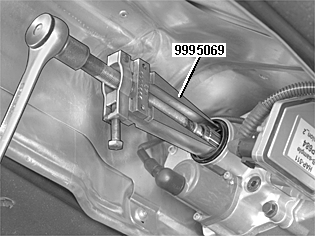

Снимите уплотнения с активируемой по требованию муфты. Используйте 🔧 СЪЕМНИК (САЛЬНИКИ).Тщательно проверьте, чтобы не осталось остатков уплотнения.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка уплотнения

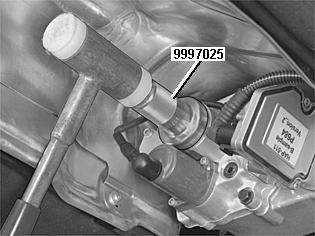

Смажьте новое уплотнение маслом для активируемой по требованию муфты, номер 116 1641 (упаковка объемом 1 литр).Используйте 🔧 Оправка, муфта Haldex для установки. Вбейте уплотнение на место, пока поверхность оправки не упрется в корпус активируемой по требованию муфты (AOC).
Установка фланца

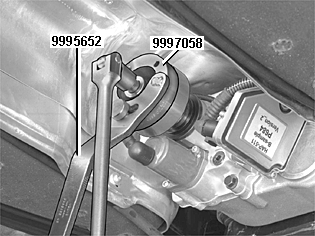

Установите фланец на активируемой по требованию муфте, используя нанесенные ранее отметки (если используется старый фланец).Установите новую гайку на вал/фланец. Используйте 🔧 Упор (ведущий фланец/коническая/главная передачи) 1065,1165 вместе с: 🔧 Адаптер.Затяните согласно: Åtdragningsmoment.Заполните активируемую по требованию муфту маслом. Проверьте уровень масла. См.: Koppling fyrhjulsdrift.
Установка карданного вала
Установите карданный вал на фланец. См.: Kardanaxel.
