Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2005 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| S80 (-06) | D5252T MSA 15.8 | 2001 |
| V70 (00-08) | D5244T | 2002–2006 |
| V70 (00-08) | D5244T2 | 2002–2005 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.
- масляный поддон Масляный поддон, замена
- головка цилиндров Головка цилиндров / прокладка, замена
Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.
🔧 Держатель (снятие поршня/шатун) B 200-B 6304

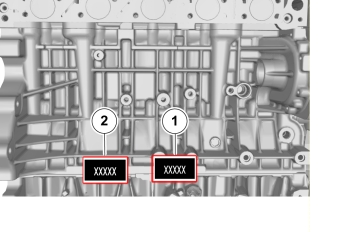

- Маркировка D5244T-T3.
- Маркировка D5244T4-T7.
Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

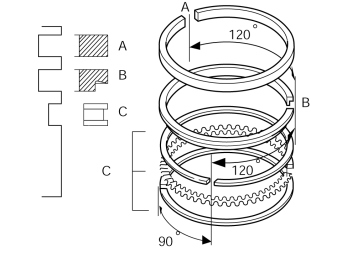

Используйте клещи для поршневых колец. Поверните поршневые кольца таким образом, чтобы отверстия были смещены, как показано на рисунке.А=Компрессионное кольцо. Текст на кольце ориентирован вверх.B = Маслосъемное кольцо. Сточенная сторона вниз. Текст на поршневом кольце вверх.C = Смазочное колько. Трехчастное равностороннее. Установите вначале расширительное кольцо.Установите затем два верхних кольца на расширительном кольце.

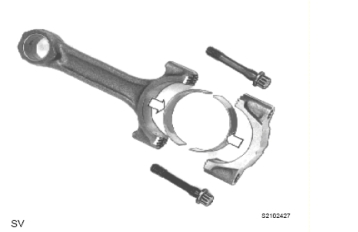

Установите вкладыши подшипников в их положения, смажьте их.

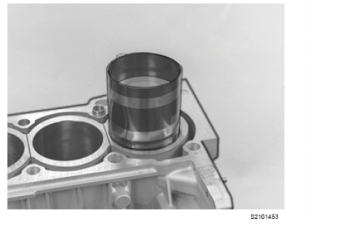

Используйте компрессор для поршневых колец или подобное устройство.Смажьте стенки цилиндра, поршни.Осторожно выдавите/выстучите поршень вниз, например, рукояткой молотка.
🔧 Держатель (снятие поршня/шатун) B 200-B 6304

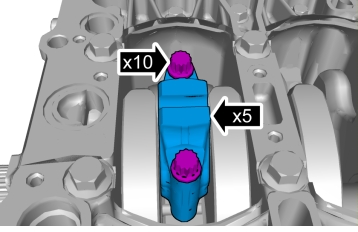

Смажьте и вставьте новые винты. Затягивайте в два этапа:Для D5244T /T2 /T3
- 20 Нм
- Дозатяжка на угол 100°.
Для D5244T4 /T5 /T6
- 30 Нм
- Дозатяжка на угол 90°.
