Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Специальные инструменты
- 🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304
- 🔧 Плоскогубцы (снятие клапана/крышки распределительного вала) B4184-B6304
Снятие
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, в связи с чем могут встречаться некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

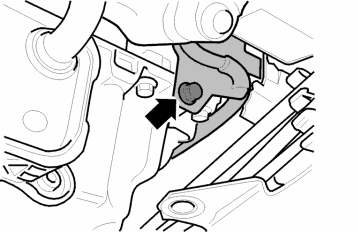

Снимите датчик уровня масла. Датчик уровня моторного масла
Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
🔧 Плоскогубцы (снятие клапана/крышки распределительного вала) B4184-B6304
Установка
Примечание: Моменты затяжки указаны в Момент затяжки.
Относится к двигателям до номера серии: 334282
Внимание: Используйте вытяжное оборудование.
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Раствор для прокладочного герметика арт. 1161 440
Примечание: Удостоверьтесь, что устанавливаются новые детали.
Прокладочный герметик арт. 1161 059-9.🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304
Относится к двигателям после номера серии: 334283
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Нанесите герметик. Ø 2,5 ±0,5 мм.Прокладочный герметик арт. 1161771
Осторожно: Подождите как минимум 2 часа после того, как будет нанесен жидкий герметик и перед тем, как запускать двигатель.
Примечание: Удостоверьтесь, что устанавливаются новые детали.
🔧 Направляющий палец

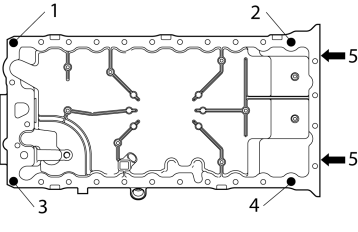

- Прижмите маслоотстойник к коробке передач и затяните винты (1, 2, 3 и 4), М7
- Затяните винты (5), M10
- Затяните винты M7.
Затяните винты M7.
Затяните винты M6.
Затяните винты M7.
Затяните винты M6.
Установите датчик уровня масла. Датчик уровня моторного масла
