Поршни аккумуляторов, замена

Снимите систему управления

См. Система управления, снятие.

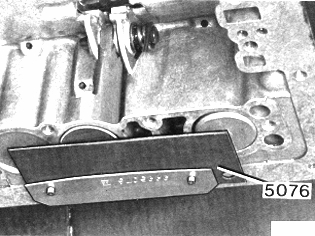

Снимите держатель

Инструмент 🔧 HÅLLARE (ACKUMULATORKOLVAR) AW,BW.

Выньте поршни аккумуляторов

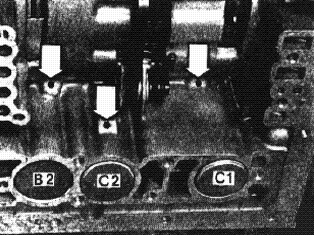

Если поршни застряли, выдуйте их сжатым воздухом под давлением 100 кПа через отверстия под ними.

Примечание: Пометьте положение пружин.

Коробки передач AW 72 L имеют две пружины поршня C2. См. Поршни и пружины аккумуляторов

Очистите и осмотрите поршни

Замените изношенные и заедающие поршни. См. Поршни и пружины аккумуляторов

Поставьте новые уплотнительные кольца

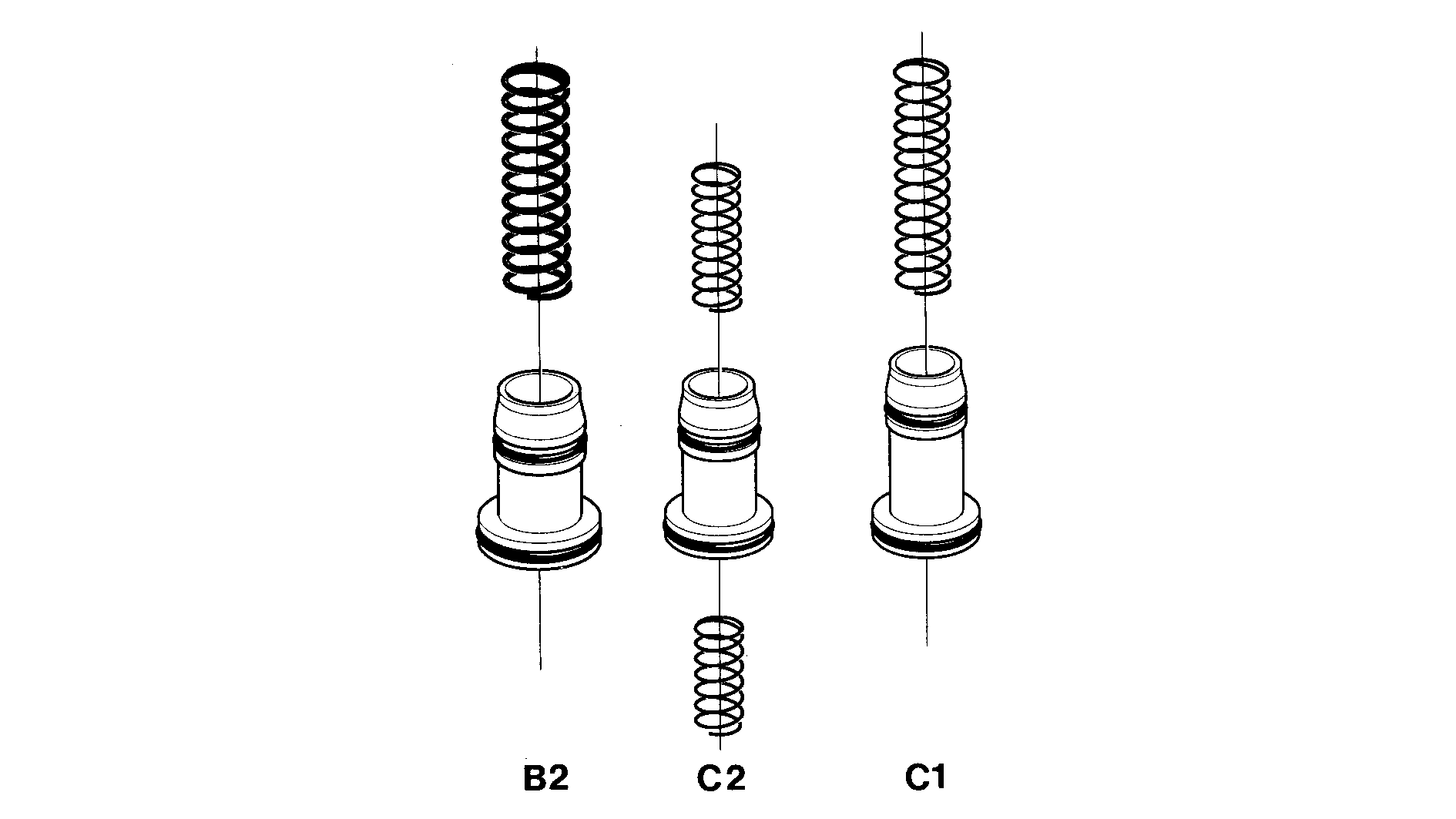

Установите поршни и пружины аккумуляторов

Установите самый маленький поршень с двумя пружинами посередине (C2). Два других поршня отличаются по размеру и их невозможно установить неправильно.Убедитесь, что пружины подходят к поршням. Руководствуйтесь метками, нанесенными при разборке.

Установите держатель

Инструмент 🔧 HÅLLARE (ACKUMULATORKOLVAR) AW,BW.

Установите систему управления

См. Система управления, установка.
