Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1995 |
Специальные инструменты
- 🔧 LYFTBYGEL (HÖJNING MOTOR)
- 🔧 STÖD (TILL 5006) 2ST P200,700
- 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40
- 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM)
- 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800
- 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)
- 🔧 DIAGNOSTIC KEY
- 🔧 VINKELMÄTARE
Подготовка
Откройте систему управления, см. Осмотр / замена соленоидов
Информация для работы с клапанами и поршнями
Заедающие клапаны и поршни - снятие
Примечание: Чистота
Будьте внимательны при чистке. Система управления очень чувствительна к загрязнениям. Очистите рабочее место и инструмент перед началом работы. Никогда не пользуйтесь грязными тряпками или бумагой, оставляющих нитки или клочья. Протрите и продуйте сжатым воздухом. Если Вы должны протереть тряпочкой, пользуйтесь кожей.
Ни в коем случае не наклоняйте в сторону клапан или поршень, который заедает или застрял. Постучите в таком случае по корпусу клапана деревянным или пластмассовым брусом.
Труднодоступные детали могут часто быт сняты магнитом.
Проверка при разборке
Проверьте при разборке нет ли посторонних частей в системе управления. Они могут навести на причину неисправности коробки передач.

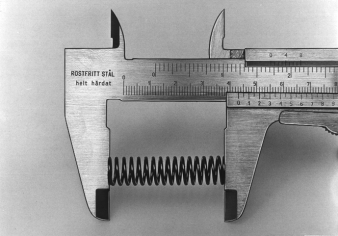

Измерение/проверка пружин
Данные пружины могут использоваться только для идентификации пружин при монтаже. Если свободная длина пружины, например, не совпадает точно с данными в таблице, это еще не говорит о том, что пружина с повреждением. Соответствие пружины нормам может быть проверено только пяткой микрометра.
Примечание: При замене деталей в системе управления, всегда проверяйте обозначение на коробке передач и тип двигателя.
Подготовка

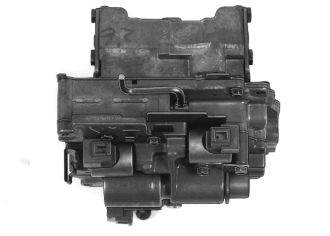

Установите систему управления на чистый верстак.Снимите кожух рычага выбора передач, чтобы он не выпал и не был поврежден.
Замена поршня накопителя С3

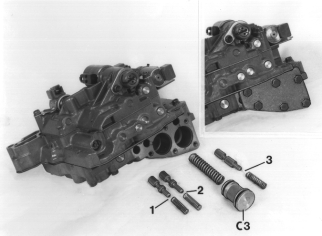

Демонтаж
Снимите:
- Крышка с прокладкой. Проверьте, чтобы прокладка была без повреждений
- Пружина и клапан модуляции (1)
- Пружина и клапан модуляции, B1 (2)
- Пружина и клапан модуляции, C3 (3)
- Поршень накопителя С3 с пружиной (С3).
Чистка и проверка клапанов и поршня С3
См. пункт Поршень накопителя/ уплотнительное кольцо B2/C2, замена.
Проверьте, чтобы отверстие в клапане (2) было чистым.
Очистите продувкой сжатым воздухом.
Данные пружин поршней накопителя и клапанов
Двигатель B5254 S, B5252 S, B5234 S
| Клапан/ поршень | цвет | свободная длина | диам. | диам. проволоки |
|---|---|---|---|---|
| 1 | - | 24,4 | 7,2 | 0,6 |
| 2 | фиолетовый | 28,5 | 8,0 | 1,1 |
| 3 | ёшэшщ | 26,6 | 7,2 | 0,6 |
| C3 | фиолетовый | 48,0 | 12,3 | 1,8 |
| C3*) | голубой | 46,0 | 11,8 | 2,0 |
*) Только коробка передач, номер детали 1208776
Двигатель B5204 S, B5202 S
| Клапан/ поршень | цвет | свободная длина | диам. | диам. проволоки |
|---|---|---|---|---|
| 1 | - | 24,4 | 7,2 | 0,6 |
| 2 | розовый | 25,9 | 5,8 | 1,1 |
| 3 | желтый | 30,7 | 7,0 | 0,5 |
| C3 | фиолетовый | 48,0 | 12,3 | 1,8 |
Двигатели: B5234 T
| Клапан/ поршень | цвет | свободная длина | диам. | диам. проволоки |
|---|---|---|---|---|
| 1 | желтый | 22,8 | 8,3 | 0,8 |
| 2 | фиолетовый | 28,5 | 8,0 | 1,1 |
| 3 | ёшэшщ | 26,6 | 7,2 | 0,6 |
| C3 | фиолетовый | 48,0 | 12,3 | 1,8 |
Примечание: См. также момент .

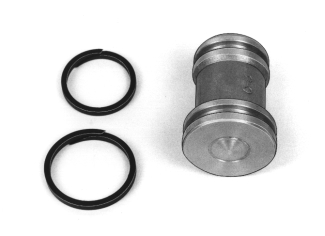

Замена уплотнительных колец на поршне накопителя
Смажьте новые уплотнительные кольца маслом ATF.Будьте осторожны, чтобы не повредить концы уплотнительный колец!

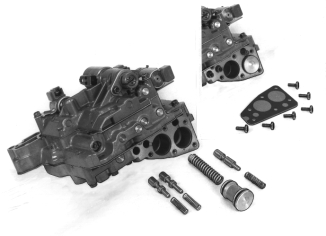

Установка поршня накопителя с пружиной
Установите клапана и пружины.Установите крышку с прокладкой.6 винтов. Момент: 6,5 Нм.
Примечание: Чрезмерно большой момент затяжки может дать усадку в системе управления в результате чего может возникнуть заедание клапанов.
Завершение
Установите систему управления. См. Осмотр / замена соленоидов, Осмотр / замена соленоидов и Осмотр / замена соленоидов.
