Подсоединение измерительногоблока к системе РУМ

Подсоединение измерительного блока к модулю
управления
системой РУМ

• Зажигание выключено
• Откройте доступ к модулю управления системой РУМ согласно Замена или регулировка тросов управления / механической задней с екции и панели управления / передней секции (система ручного управления микроклиматом / СТАНДАРТ).
• Отсоедините блок управления.
• Проверьте модуль управления и его разъемы на наличие поврежденных выводов в штырьковой и гнездовой частях разъема. Убедитесь в надежности крепления выводов (при нажатии не вдавливаются) и в надежности крепления проводов гнездовых выводов к их наконечникам.
• Особенно внимательно проверьте выводы, которые могут являться причиной имеющегося кода неисправности/признака. Смотрите Характеристики сигналов системы РУМ.

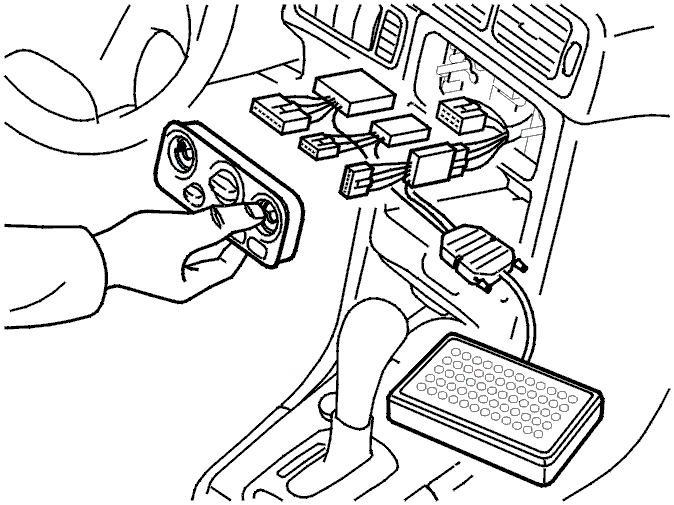

• Подключите переходник 🔧 Адаптер 22-16-14 штырьков (CCM,UEM,SWM/SWS,RTI,DIM,PHM)(22-штекерный разъем) к разъему В модуля управления (со стороны жгута проводки) и подсоедините измерительный блок🔧 ИЗМЕРИТЕЛЬНЫЙ БЛОК (МОДУЛИ УПРАВЛЕНИЯ) 2 ШТ. к переходнику.

Подсказка: Выводы #B1-#B22 модуля управления соответствуют гнездам #31-#53
измерительного блока. Выводы в разъеме А модуля
управления не подсоединены к
измерительному блоку.
- Измерительный блок служит для облегчения измерения значений входных/выходных сигналов при подсоединенном модуле управления, а также для измерения сопротивления проводов и компонентов при отсоединенном модуле управления. Использование измерительного блока уменьшает риск случайного короткого замыкания проводов или повреждения выводов в разъемах.
