Подсоединение измерительного блока, Комбинированная приборная панель

Подсоединение измерительного блока

• Выключите зажигание.
• Получите доступ к комбинированной приборной панели согласно Замена блока управления модуля информации водителя
• Отсоедините комбинированную приборную панель.
• Убедитесь, что штырьковые и гнездовые выводы в разъемах комбинированной приборной панели и кабельного жгута не повреждены и надежно закреплены, а провода, подходящие к гнездовым выводам, надежно подсоединены к выводам.
• Особое внимание уделите контактам, имеющим отношение к диагностическому коду неисправности/симптому.

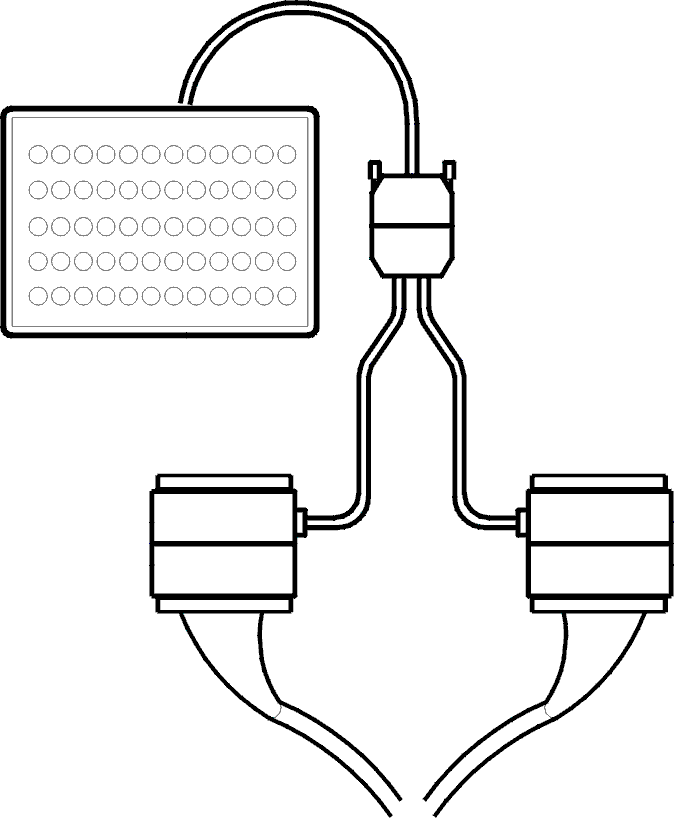

Подсоедините адаптер 🔧 ERSATT AV 9511495 к разъемам А и В комбинированной приборной панели и подсоедините измерительный блок 🔧 ERSATT AV 9511428 к адаптеру.Отсоединение измерительного блока в обратном порядке.По вопросам информации о сигналах и других значений, см:Разъем A, #A1-#A30Разъем B, #B1- #B16Разъем D, #D1-#D5
