Подсоединение измерительного блока (2011, 2012)

Подсоединение измерительного блока

• Выключите зажигание. Подождите, пока индикация или освещение селектора передач не погаснет (в норме приблизительно 7 секунд). Если индикация или освещение селектора передач не загораются с самого начала из-за какой-то неисправности, подождите 3 минуты со времени выключения зажигания.

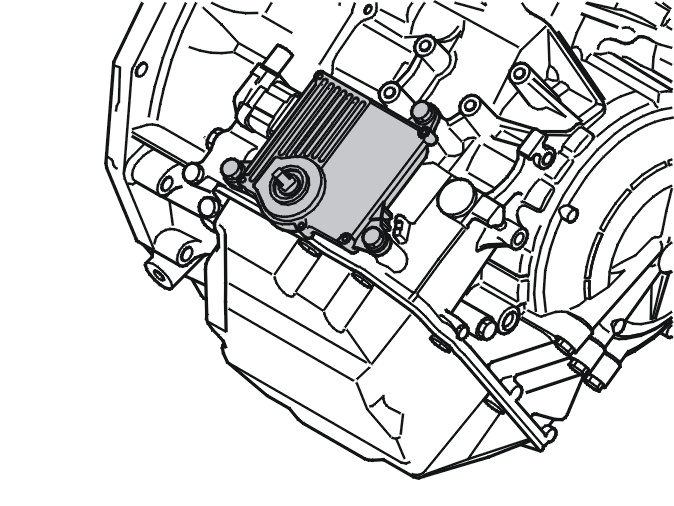

• Раскройте модуль управления трансмиссией (ТСМ) согласно: Трансмиссия

Примечание: Когда измерения снимаются на разъеме A (но не самой коробке передач), то отсоединять модуль управления трансмиссией (ТСМ) от коробки передач не обязательно. Если модуль управления не отсоединяется, то калибровка не требуется.
- Снимите разъемы с модуля управления трансмиссией (ТСМ).
- Убедитесь, что вставляемые и гнездовые штырьки на модуле управления, в разъемах модуля управления и на коробке передач не имеют повреждения и надежно закреплены на месте (их невозможно вдавить). Убедитесь, что кабели надежно присоединены к гнездовым штырькам.
- Особенно проверьте штырьки, которые рассматриваются в связи с кодом неисправности/симптомом. См. также:Характеристики сигналов
- Подсоедините адаптер 🔧 Адаптер TCM к разъему A, а адаптер 🔧 T9512975, - к разъему B на модуле управления трансмиссией (ТСМ) или коробке передач, и подсоедините измерительный блок 🔧 Измерительный блок (заменяет 9813190) к адаптеру.
- Измерительный блок служит для облегчения считывания входных и выходных сигналов модуля управления при подсоединенном модуле управления и для считывания сопротивления кабеля и компонента при отсоединенном модуле управления. Использование измерительного блока уменьшает опасность случайного короткого замыкания и повреждения выводов в разъемах.

Осторожно: При снятии показаний при включенном зажигании сначала подсоедините модуль управления двигателя (ECM) и его разъемы, а затем включите зажигание. После снятия показаний проверьте коды неисправности для систем, подсоединенных к секции высокой скорости.
