Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2008–2013 |
| S40 (04-) | — | 2007–2012 |
| V50 | — | 2007–2012 |
Общая информация
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #A9, указанным в колонке 2 (заземление питания), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах |

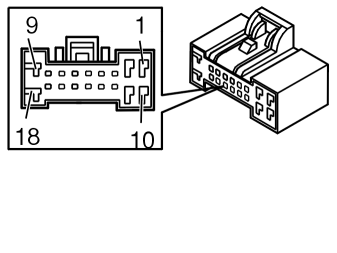

Разъем А модуля двери водителя (DDM), разъем А модуля двери пассажира (PDM)
Таблица сигналов, разъем А
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #1 | A1 | Электродвигатель замка 1 (M1) | Uакк./Uнизк. | Uакк./Uнизк. | Активирован при запирании. |
| #2 | A2 | Электродвигатель запирания, общий (M2) | Uакк./Uнизк. | Uакк./Uнизк. | Активирован при отпирании. |
| #3 | A3 | Кабель связи, модули управления (CАN H) | U= 2.5-3.5 В | U= 2.5-3.5 В | |
| #4 | A4 | Сигнал от управления механизма окна с сервоприводом стекла, "Вверх". | Ulow | Uакк./Uнизк. | Только модуль двери пассажира (PDM), не подсоединен на модуле двери водителя (DDM).Активирован при поднимании стекла окна. |
| #5 | A5 | Сигнал от управления механизма окна с сервоприводом стекла, "Вниз". | Ulow | Uакк./Uнизк. | Только модуль двери пассажира (PDM), не подсоединен на модуле двери водителя (DDM).Активирован при опускании стекла окна. |
| #6 | A6 | Управление централизованного запирания, запирание | Ulow | Uакк./Uнизк. | |
| #7 | A7 | Управление централизованного запирания, отпирание | Ulow | Uакк./Uнизк. | |
| #8 | A8 | Датчик температуры | Ulow | Uакк./Uнизк. | |
| #9 | A9 | Заземление | Ulow | Ulow | |
| #10 | A10 | Электродвигатель замка 2 (M3) | Uакк./Uнизк. | Uнизк. / Uакк. | Активирован во время блокировки. |
| #11 | A11 | Заземление (31SB) | Ulow | Ulow | |
| #12 | A12 | Кабель связи, модули управления (CАN L) | U= 1.5 - 2.5 В | U= 1.5 - 2.5 В | |
| #13 | A13 | Кабель связи, модули управления (LIN) | U=5 - 8 В | U=5 - 8 В | Модули управления в задних дверях, панель управления в двери водителя. |
| #14 | A14 | Панель управления в двери водителя, подача напряжения | Ulow | Uакк. | Не подсоединен на модуле двери пассажира (PDM). |
| #15 | A15 | Состояние, замок двери (DL) | Ulow в заблокированном состоянииUbat в разблокированном состоянии | Ulow в заблокированном состоянииUbat в разблокированном состоянии | |
| #16 | A16 | Освещение панели управления | Ulow | Uакк. | |
| #17 | A17 | Заземление, датчик температуры | Ulow | Ulow | |
| #18 | A18 | Напряжение питания модуля управления | Uакк. | Uакк. |

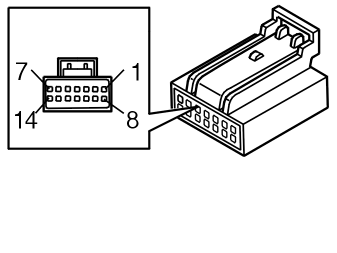

Разъем В модуля двери водителя (DDM), разъем В модуля двери пассажира (PDM)
Таблица сигналов, разъем В
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #21 | B1 | Заземление, датчик температуры | Ulow | Ulow | |
| #22 | B2 | Датчик температуры | Ulow | Uакк. | |
| #23 | B3 | Камера модуля управления, подача напряжения | Ulow | Uакк. | |
| #24 | B4 | Кабель связи, модули управления (LIN) | Ulow | Uакк./Uнизк. | Камера модуля управления. |
| #25 | B5 | Резерв | |||
| #26 | B6 | Резерв | |||
| #27 | B7 | MC (зеркало, общий) | Ulow | Uакк./Uнизк. | Электродвигатель дверного зеркала, общий. |
| #28 | B8 | MUD (зеркало вверх и вниз) | Ulow | Uакк./Uнизк. | Электродвигатель дверного зеркала, вверх/вниз. |
| #29 | B9 | MLR (зеркало влево и вправо) | Ulow | Uакк./Uнизк. | Электродвигатель дверного зеркала, влево/вправо. |
| #30 | B10 | MF (складывание зеркала) | Ulow | Uакк./Uнизк. | |
| #31 | B11 | Обогрев дверного зеркала | Uакк./Uнизк. | Uакк./Uнизк. | |
| #32 | B12 | Заземление, обогрев дверного зеркала, освещение дверного зеркала и фонарь указателя поворота (31M) | Ulow | ||
| #33 | B13 | Освещение дверного зеркала | Uакк./Uнизк. | Uакк./Uнизк. | Не используется на всех автомобилях. |
| #34 | B14 | Фонарь указателя поворота, дверное зеркало | Uакк./Uнизк. | Uакк./Uнизк. |
Разъем С модуля двери водителя (DDM)
Таблица сигналов, разъем С
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключение зажигания, активировано/не активировано | Включение зажигания, активировано/не активировано | Другие |
|---|---|---|---|---|---|
| #21 | C1 | Резерв | |||
| #22 | C2 | Резерв | |||
| #23 | C3 | Потенциометр дверного зеркала, опорное напряжение | Ulow | U = 5 В | Не используется на всех автомобилях. |
| #24 | C4 | Резерв | |||
| #25 | C5 | Заземление, потенциометр дверного зеркала | Ulow | Ulow | Не используется на всех автомобилях. |
| #26 | C6 | Резерв | |||
| #27 | C7 | Резерв | |||
| #28 | C8 | Резерв | |||
| #29 | C9 | Резерв | |||
| #30 | C10 | Потенциометр дверного зеркала (вправо/влево) | Ulow | U= 1 - 4 В | Не используется на всех автомобилях. |
| #31 | C11 | Резерв | |||
| #32 | C12 | Потенциометр дверного зеркала (вверх/вниз) | Ulow | U= 1 - 4 В | Не используется на всех автомобилях. |
| #33 | C13 | Резерв | |||
| #34 | C14 | Резерв |
Модуль управления левой задней двери/правой задней двери (S40 / V50 / C70)
Таблица сигналов, разъем А
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание выкл.Активировано/Не активировано | Зажигание вкл.Активировано/Не активировано | Другие |
|---|---|---|---|---|---|
| #1 | #A1 | Двигатель замка, замок безопасности для детей | Uакк./Uнизк. | Uакк./Uнизк. | Активен при запирании замков блокировки от детей.Не относится к C70. |
| #2 | #A2 | Электродвигатель замка 2 (M3) | Uакк./Uнизк. | Uакк./Uнизк. | Активирован во время блокировки.Не относится к C70. |
| #3 | #A3 | Переключатель замков блокировки от детей, входной сигнал | Ulow | Uакк./Uнизк. | Не относится к C70. |
| #4 | #A4 | Переключатель двойного замка, входной сигнал | Ulow | Uакк./Uнизк. | Не относится к C70. |
| #5 | #A5 | Освещение панели управления | Ulow | Uакк. | Не относится к C70. |
| #6 | #A6 | сеть LIN | Обмен информацией с модулями управления в передних дверях. | ||
| #7 | #A7 | Сигнал от управления механизма окна с сервоприводом стекла, "Вверх". | Ulow | Uакк./Uнизк. | Не относится к C70. |
| #8 | #A8 | Сигнал от управления механизма окна с сервоприводом стекла, "Вниз". | Ulow | Uакк./Uнизк. | Не относится к C70. |
| #9 | #A9 | Заземление | Ulow | Ulow | |
| #10 | #A10 | Электродвигатель замка 1 (M1) | Uакк./Uнизк. | Uакк./Uнизк. | Активирован при запирании.Не относится к C70. |
| #11 | #A11 | Электродвигатель запирания, общий (M2) | Uакк./Uнизк. | Uакк./Uнизк. | Активирован при отпирании.Не относится к C70. |
| #12 | #A12 | Заземление (31SB) | Ulow | Ulow | |
| #13 | #A13 | Заземление 31D | Ulow | Ulow | |
| #14 | #A14 | Резерв | |||
| #15 | #A15 | Резерв | |||
| #16 | #A16 | Резерв | |||
| #17 | #A17 | Резерв | |||
| #18 | #A18 | Напряжение питания модуля управления | Uакк. | Uакк. |
