передняя стойка (2004, 2005)

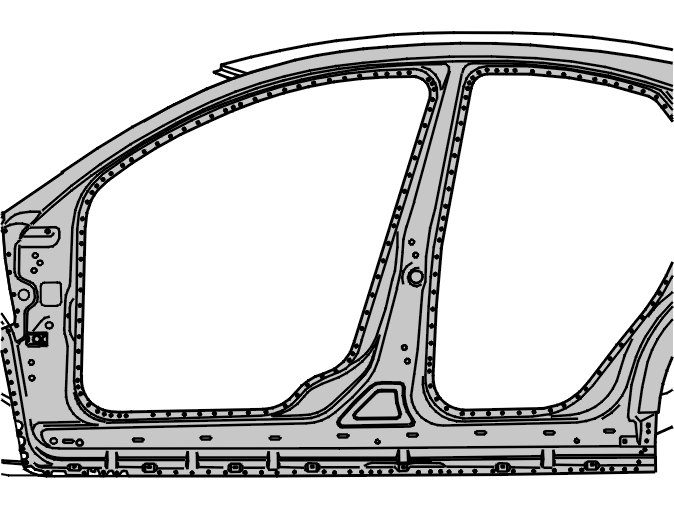

Снятие компонентов и определение повреждения

Снимите компоненты. См.: Sidoparti, friläggning.

Вытяните поврежденный участок.

Определите размер повреждения. См. Karossida и: Tak.

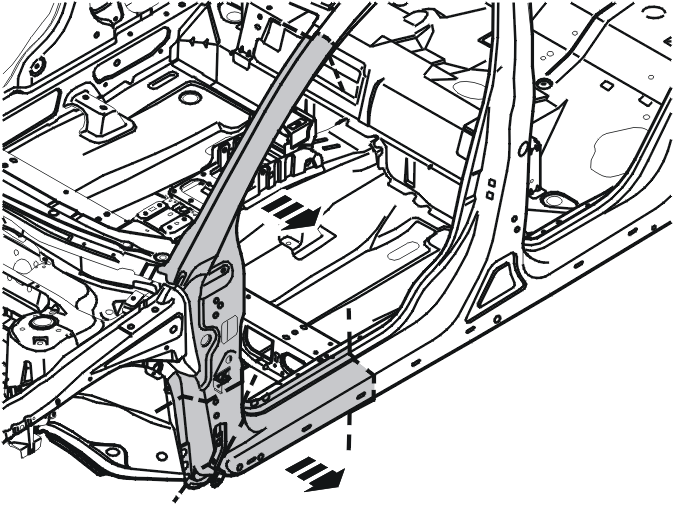

Снятие стойки A

Приблизительно отрежьте в соответствующей точке. Рекомендуемые точки отреза смотрите на иллюстрации.Сошлифуйте и высверлите точечные сварные швы.Нанесите сварочную грунтовку.

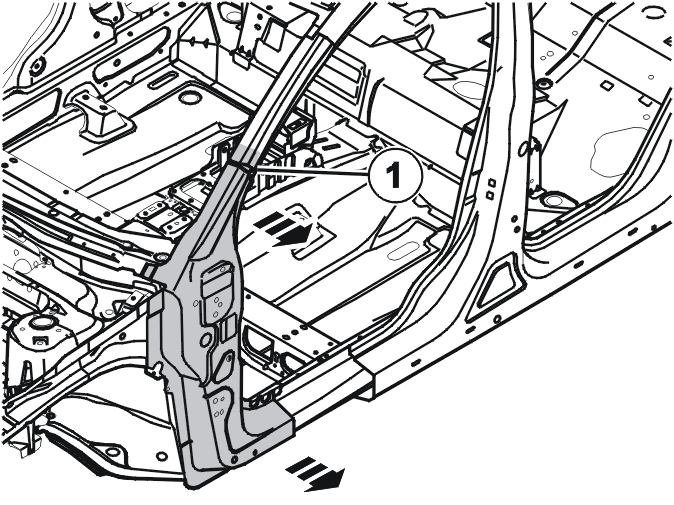

Снятие усиливающего элемента стойки А

Снимите:

• панель приборов согласно Приборная панель.
• верхний лонжерон. См.: Sidobalk fram.

Просверлите и отшлифуйте усиливающий элемент.Сошлифуйте швы, оставшиеся от сварки металлическим электродом в среде газа (1), удерживающие усиливающий элемент изнутри.Зачистите шлифовкой.Нанесите сварочную грунтовку.

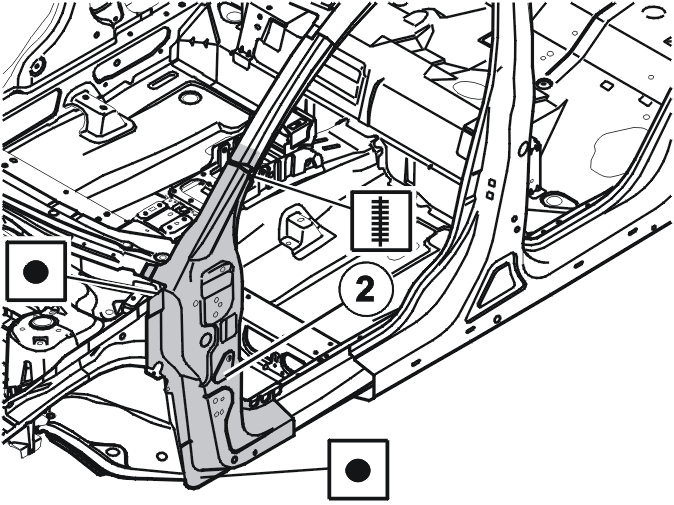

Установка усиливающего элемента стойки А

При сварке компонентов кузова см.: Svetsning, allmänt Svetsning, allmänt.Установите заменитель пенорезины в (2). См.: Karosstätning, tätningsschema.

Приварите точечной сваркой заменяющую деталь. Диаметр наконечника: Ø 6 мм.Расположение точечных сварных швов см. на иллюстрации.Установите верхний лонжерон. См.: Sidobalk fram.

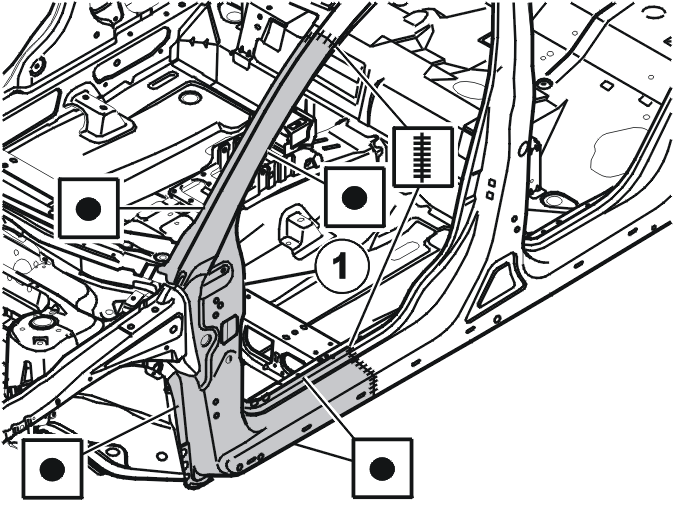

Установка стойки А

Метод приваривания компонентов кузова см. в: Svetsning, allmänt Svetsning, allmänt.Выровняйте заменяющую деталь при помощи: Karossida и: Tak Также убедитесь, что стойка А расположена правильно, установив ветровое стекло.Снимите заменяющую деталь и нанесите ударный пеноматериал на (1). См.: Karosstätning, tätningsschema.

Закрепите запасную деталь.Приварите запасную часть путем точечной сварки. Диаметр контактной поверхности электрода Ø 4,5 мм.Расположение точечных сварных швов см. на иллюстрации.

Установите заклепочную гайку, удерживающую задний край переднего крыла.

Уплотнение. См.: Karosstätning, tätningsschema.

Защита от ржавчины. См.: Rostskydd.

Установите компоненты. См.: Sidoparti, friläggning.
