Основные элементы Защитной Сигнализации II (1993, 1994) — 940, 960, S90, V90

Применимость

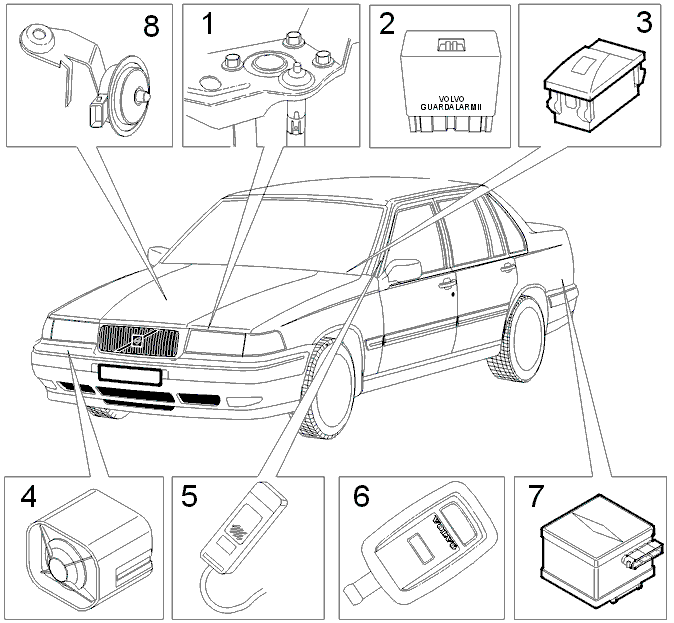

Главные элементы Защитной Сигнализации II следующие:

1. Переключатель капота
2. Модуль системы управления сигнализации
3. Индикатор СИД
4. Сирена с автономной батареей электропитания.
5. Датчик разбивания стекла
6. Дистанционное управление:
7. Датчик наклона
8. Гудок

Существует два различных варианта сопроводительной проводки:

940 1993-, 960 1993-1994: Сигнализационная проводка подсоединена к трем предварительно установленным соединителям (2-, 4- и 8 линия) для сигнализации от рулевой колонки.960 1995-: Модуль системы управления сигнализацией напрямую соединен с предварительно установленными соединителями в выводе C/F стойки реле.

1. Переключатель капота

960 1995-:Рядом с левой защелкой капота имеется переключатель, который заземляется при открывании капота.

Примечание: Не дизельные двигатели.

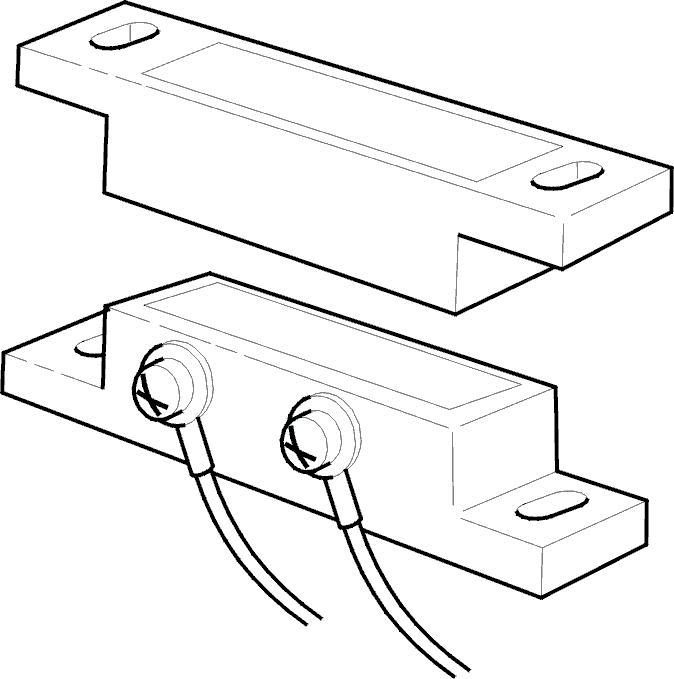

Автомобили с дизельными двигателями 940 и 960 1993-94:Рядом с левой защелкой капота имеется соленоидный переключатель, а в капоте - магнит. При открытии капота соленоидный переключатель заземляется.

2. Сирена (или гудок) с автономной батареей

Внимание привлекается, когда включается звуковая и визуальная сигнализация. Звуковой сигнал сирены, установленной в моторном отсеке. Визуальный сигнал также подается лампочкой сигнала поворота.Сирена снабжена встроенной батареей, которая обеспечивает сирену питанием в случае повреждения проводки или отключения источника питания.

Примечание: Не забывайте о функции сирены, когда меняете аккумуляторную батарею.

Смотрите Функции Защитной Сигнализации II.

3. Индикатор СИД

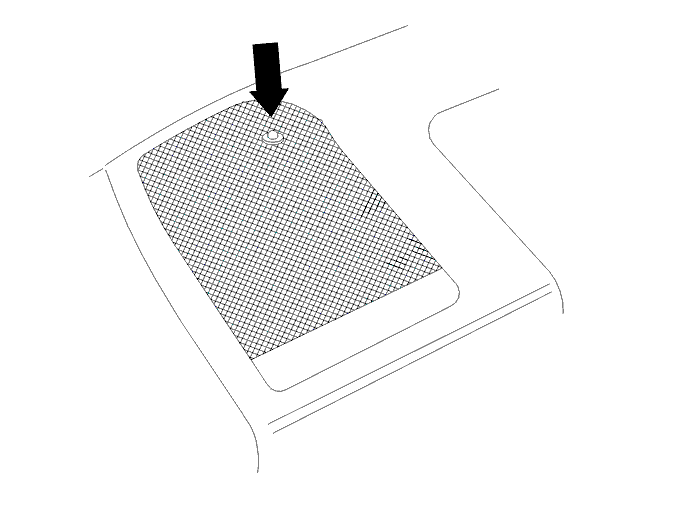

Индикатор СИД находится слева от приборной панели в автомобилях с левосторонним управлением (справа в автомобилях с правосторонним управлением). На автомобилях с кондиционерами АС/ECC индикатор СИД совмещен с солнечным датчиком, установленном в решетке громкоговорителя со стороны пассажира. Внимание! Индикатор СИД для Общей Сигнализации может быть подсоединен.

В качестве альтернативы, отдельный индикатор СИД, поставляемый в комплекте, может быть установлен на решетке громкоговорителя со стороны водителя.

Функции СИД заключаются в следующем:

Активирование сигнализацииСИД мигает раз в секунду.Сигнализация активирована, неисправность где-то в замкнутой системе:Индикатор СИД горит 5 секунд, а затем начинает мигать раз в секунду.Сигнализация включена:СИД мигает раз в секунду.Дезактивация после того, как сигнализация сработала:СИД горит до включения зажигания.Сигнализация в положении готовности:СИД горит до выключения зажигания.Когда зажигание выключено, СИД мигает такое же количество раз как в варианте модуля системы управления (4-8). Смотрите Программируемые функции сигнализации.Система сигнализации в рабочем режиме:СИД мигает каждые три секунды.

4. Модуль системы управления сигнализации

Модуль системы управления на 960 1995- установлен в выводе C/F стойки реле в пассажирском салоне.Модуль системы управления на 940 1993- и 960 1993-1994 подсоединен отдельной проводкой к трем соединителям на рулевой колонке.Датчик и индикатор СИД подключены к модулю системы управления сверху отдельной проводкой.В модуле имеется предварительно запрограммированный микропроцессор, который можно перепрограммировать для различных функций. В память микропроцессора возможно закладывать до четырех различных кодов для каждого дистанционного управления.

Имеются три встроенных реле для:

• Блокиратор зажигания
• Визуальные сигналы
• Звуковые сигналы

Программируемые функции сигнализации

Повторное программирование для получения непрерывного сигнала

Внимание: При установлении сирены для получения непрерывного сигнала следует повторно программировать модуль системы управления сигнализацией.Модуль системы управления можно перепрограммировать только с помощью коробки программирования P/N 1399141-9, смотри Защитная Сигнализация II, коробка программирования После недели 540 коробку программирования следует приспособить для выполнения самодиагностики. Отрежьте желтый кабель (вывод 2) на зеленом 5-ти линейном соединителе и припаяйте его к зеленому кабелю (вывод 3). См. рисунок.

5. Датчик разбивания стекла

Датчик разбивания стекла находится на передней стойке кузова с левой стороны. Датчик регистрирует звук разбиваемого стекла и включает сигнализацию в случае, если какое-либо из окон будет разбито. (Прибор для тестирования датчиков разбиваемого стекла разрабатывается в настоящее время.)

6. Датчик наклона (опция)

Датчик наклона расположен в багажном отделении с левой стороны.При выключении зажигания датчик наклона регистрирует изменения в угле наклона автомобиля.

7. Дистанционное управление:

На дистанционном управлении имеются две кнопки:Большая кнопка (1): Активация/ДезактивацияМаленькая кнопка (2): Сигнал тревоги

Примечание: Автомобили Американского/Канадского варианта:

• Большая кнопка: активация/тревога
• Малая кнопка: дезактивация

Диапазон дистанционного управленияС помощью дистанционного управления можно приводить в действие сигнализацию в диапазоне до 15 метров.Диапазон дистанционного управления зависит от того, находятся ли в поле его действия другие предметы.

Дистанционное управление с различными частотамиЧастоты работы дистанционного управления зависят от страны. На нижней стороне ручного пульта дистанционного управления в кружке указана цифра или комбинация букв, обозначающая частоту. Эта цифра должна соответствовать цифре, указанной в модуле системы управления. Буква в кружке является всего лишь кодом рынка сбыта.

Трансмиссионный код дистанционного управления:При нажатии большой или малой кнопок дистанционного управления формируется специальный код, который передается на радио частоте. Этот сигнал кода состоит из непрерывной серии кодов, меняющейся после каждого применения (Мера против перехвата).При поставке предоставляются два дистанционных управления. Коды обоих дистанционных управлений заранее запрограммированы в модуль системы управления.

Радиоприемное устройство:Приемник радиосигналов встроен в модуль системы управления и в качестве антенны использует кабель, подсоединенный к D1 (-1995). С 1995 года в качестве антенны используется кабель, подсоединенный к крышке багажника/задней откидной двери.

Замена батарей питания дистанционного управленияДистанционное управление работает на двух батарейках CR 1200 3 V. Батарейки установлены в задней части дистанционного управления.При обычной эксплуатации срок работы батарейки около года. Батарейки следует менять ежегодно.

Примечание: Когда батарейки садятся, при нажатии одной из кнопок дистанционного управления подается предупредительный сигнал (три зуммерных сигнала). Обычно при нажатии кнопки дистанционного управления раздается один зуммерный сигнал.

Примечание: В батарейках содержатся вещества вредные для окружающей среды. Их не следует выбрасывать с обычным мусором.

Выполните следующее:

• Снимите крышку, к примеру, с помощью монетки.
• Замените две батарейки.
• Верните на место крышку (без применения силы) и удостоверьтесь, что она хорошо закрыта, для предупреждения проникновения влаги во внутрь корпуса.

Примечание: Контакты батареек очень чувствительны!

Не прикасайтесь к поверхностям контактов батареек!

8. Гудок

При срабатывании сигнализации включается специальный гудок или сирена. В дополнение к этому лампочки поворота подают зрительный сигнал.
