Защитная Сигнализация II, коробка программирования

Применимость

Смотрите также полную схему цепи в конце книги.

Коробка программирования P/N 1399141-9

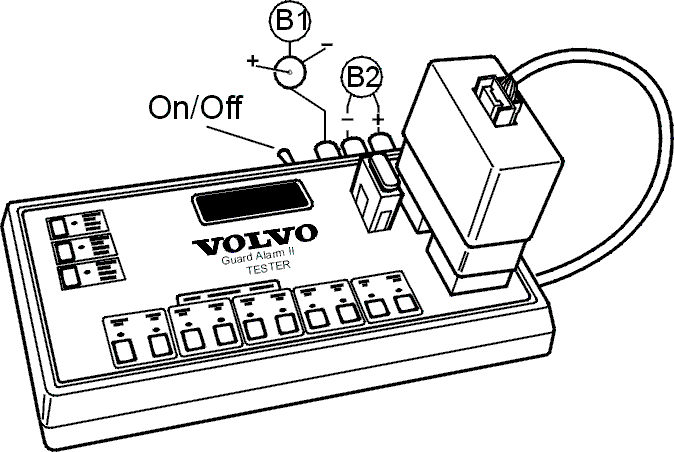

Подсоедините коробку программирования к автомобилю или гнезду прикуривания блока питания с помощью сопроводительного кабеля (вывод #В1). Источник питания должен произвести ток не менее 800 мА при 12-13.6 V DC. P/N 1363588-3 является подходящим блоком питания от сети 220 Vс гнездом прикуривания.Соедините кабель с вилками соединителя с подпружинивающими контактами к #B2. Подключите заземление к черному гнезду, а +12 V к красному гнезду.

• Поверните переключатель в положение ВКЛ.

Загорится красная лампочка "ПИТАНИЕ ВКЛЮЧЕНО", а на нижней строке экрана появится надпись "ВСТАВЬТЕ МОДУЛЬ!".

• Подсоедините модуль системы управления сигнализацией к низу корпуса реле коробки программирования.
• Подсоедините зеленый соединитель к верху модуля системы управления.

Нижняя строчка экрана показывает режим активации:Режим активации: "UNIT IS ARMED"Режим дезактивации: "UNIT IS DISARMED"

Чтобы сменить режим активации:

• Нажмите кнопку 1 дистанционного управления.

При программировании/проверке состояние сигнализации не играет роли.

Примечание: Прежде чем убрать модуль системы управления после программирования/тестирования обязательно заканчивайте в режиме дезактивации.
