Функции Защитной Сигнализации II

Применимость

Активирование сигнализации

• Закройте все двери, капот, крышку багажника или заднюю откидную дверь.
• Нажмите на большую кнопку (1) на дистанционном управлении.

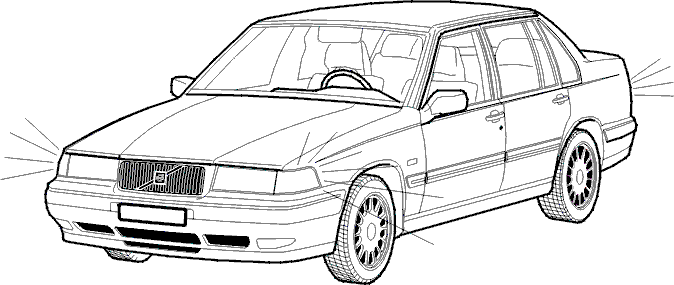

Дистанционное управление издает короткий зуммерный сигнал и лампочки поворота дают длинный сигнал подтверждения. Когда сигнализация активирована, следует длинный подтверждающий сигнал лампочек поворота ( можно запрограммировать, смотри таблицу Основные элементы Защитной Сигнализации II)Автомобиль сейчас заперт и сигнализация активирована.Видимый сигнал лампочек поворота подтверждает, что система получила сигнал дистанционного управления.

Активированная сигнализация, индикация

Короткое мигание индикатора СИД указывает на то, что сигнализация активирована.Если открыта какая-нибудь из дверей, капот, багажник или задняя откидная дверь или если имеются неполадки в замкнутой системе сигнализации, индикатор СИД горит 5 секунд, а затем начинает мигать.

Примечание: Сигнализация не может быть активирована при включенном зажигании.

Автоматическая активация.

(Только вариант 6. Смотри также таблицу Основные элементы Защитной Сигнализации II)Сигнализацию можно активировать, не запирая дверей:

• Выключите зажигание.
• Откройте и закройте одну из дверей.

Через 30 секунд после закрытия последней двери сигнализация активируется, без запирания дверей.

Дезактивация сигнализации

Сигнализация активируется путем нажатия кнопки на устройстве дистанционного управления.

Сигнал подтверждения при дезактивации

Когда сигнализация дезактивирована, следует сигнал подтверждения в виде двух коротких вспышек лампочек поворота (программируется, см. Основные элементы Защитной Сигнализации II) Внутреннее освещение, двери, капот, крышка багажника или задняя откидная дверь не заперты. Индикатор СИД гаснет.

Примечание: Если двери, капот, крышка багажника или задняя откидная дверь не открываются в течение 2-х минут после дезактивации, сигнализация активируется заново, запирая двери, капот, багажник или заднюю откидную дверь (программируется, см. Основные элементы Защитной Сигнализации II)

В таком случае автомобиль защищен:

• Стандартными дверными переключателями
• Переключателем левой защелки капота
• Стандартным переключателем задней откидной двери.
• Блокиратора зажигания, не позволяющего запустить двигатель после срабатывания сигнализации.
• Датчик разбивания стекла
• Датчик наклона (вариант)

Когда сигнализация сработала

Примечание: Когда сигнализация активирована, она не может сработать в течение 10-ти секунд.

Сигнализация срабатывает когда:

• Дверь, капот, крышка багажника или задняя откидная дверь открыты.
• Датчик разбивания стекла регистрирует звук разбиваемого стекла.
• Датчик наклона определяет, когда автомобиль пытаются приподнять, например, при попытке снять колеса или если автомобиль поднимают для буксирования.
• Зажигание включено или кто-то пытается соединить провода напрямую.

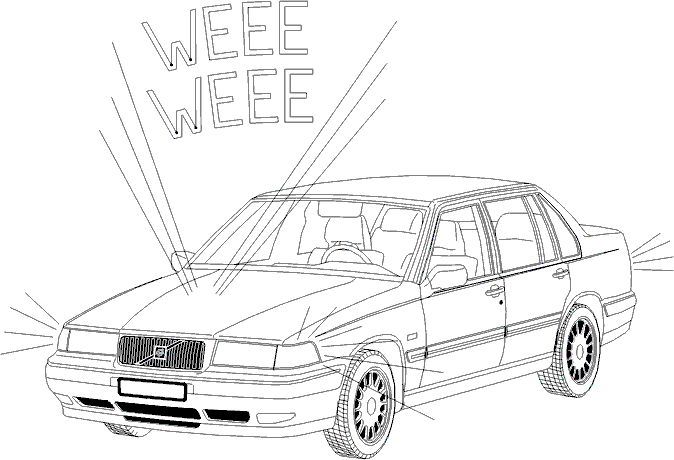

Когда включается сигнализация, гудок/сирена гудит в течение 30 секунд, а лампочки поворота мигают 5 минут.Когда сирена замолкает, сигнализация возвращается на режим готовности. СИД мигает один раз в секунду.

Сигнализация включается заново, если грабитель делает еще одну попытку.

Если дверь автомобиля осталась открытой после попытки угона, сигнализация включится заново, если "заводится" еще один цикл или если включается зажигание.Если сигнализация срабатывает, индикатор СИД продолжает мигать. Только когда сигнализация нейтрализуется с помощью большой кнопки на устройстве дистанционного управления, СИД возвращается в режим непрерывного свечения. Это указывает на то, что сигнализация включилась.СИД выключается, когда включено зажигание.

Функция включения тревоги

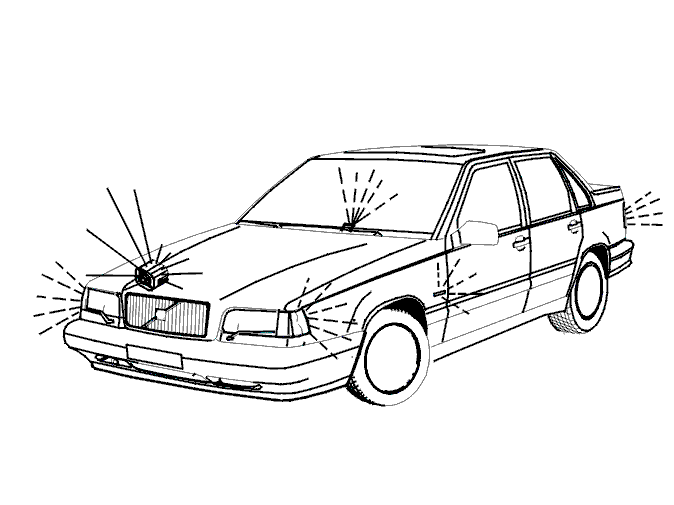

Если малая кнопка дистанционного устройства нажата дольше 3-х секунд, сигнализация включается. Это для привлечения внимания, если на вас напали или если кто-то пытается взломать или повредить автомобиль. Автомобиль подает звуковой и зрительный сигнал в течение 30-ти секунд.Сигнал тревоги отключается нажатием любой кнопки на дистанционном управлении.

Примечание: Сигнал тревоги не сработает при включенном зажигании (программируется, см. Основные элементы Защитной Сигнализации II)

Сигнал тревоги принят не во всех странах. См. таблицу Основные элементы Защитной Сигнализации II

В автомобилях США/Канады сигнал тревоги срабатывает при нажатии большой кнопки дистанционного управления долее 3-х секунд.

Функции выведения из строя

Выведение датчиков из строя

Система сигнализации может быть оснащена дополнительными датчиками, что повышает противоугонную защиту.Иногда функции датчика необходимо вывести из строя на время активации сигнализации:

• Датчик наклонаДатчик регистрирует изменение угла наклона автомобиля и срабатывает сигнализация.Разумно вывести из строя функцию датчика наклона, к примеру, при переправе на пароме.
• Ультразвуковой датчикДатчик обнаруживает движение в пассажирском салоне и срабатывает сигнализация.Разумно вывести из строя функцию этого датчика, оставляя в машине кошку или собаку.
• Датчик разбивания стеклаДатчик выявляет звук разбиваемого стекла, и срабатывает сигнализация.

Выведение датчиков из строя

• Дезактивируйте сигнализацию.
• Поставьте замок зажигания на позицию II.
• Коротко нажмите на большую кнопку дистанционного управления.

Сигнал подтверждения при выведении из строя

Краткая вспышка лампочек поворота указывает на то, что входной сигнал датчика отключен.

Примечание: Когда входной сигнал датчика отключен, все имеющиеся датчики выходят из строя. (За исключением, однако, датчиков двери, капота, задней откидной двери или крышки багажника.)

Примечание: При выведенном из строя датчике в некоторых странах не действительно уменьшение страхования.

Выполните следующее:

• Выключите зажигание.
• Активируйте сигнализацию.

Когда сигнализация активирована, все другие функции сигнализации работают нормально.Датчик снова включен, когда включается зажигание.

Выведение из строя всей системы сигнализации

Режим обслуживания

В этом режиме сигнализация отключена и не реагирует на входные сигналы тревоги. Аккумуляторная батарея автомобиля может быть отключена безо всяких проблем, поскольку в памяти сигнализации программа сохраняется до 10-ти лет.Автомобиль можно водить, как если бы он не был оснащен сигнализацией.

Примечание: Всегда запирайте автомобиль обычным дверным ключом, когда сигнализация находится в режиме обслуживания.

Режим обслуживания выбирается следующим образом:

• Дезактивируйте сигнализацию
• Поставьте замок зажигания на позицию II.

• Держите кнопку (1) дистанционного управления нажатой 3 секунды.

Два коротких сигнала подтверждения лампочек поворота указывают на то, что сигнализация находится в режиме обслуживания.

• Выключите зажигание.

Режим обслуживания обозначен миганием СИД каждые три секунды.

Примечание: Заприте автомобиль дверным ключом.

Примечание: Режим обслуживания не влияет на сирену с автономной батареей питания. Смотрите Замена аккумуляторной батареи автомобиля.

Режим обслуживания выводится из строя следующим образом:

(Возвращение к нормальной функции сигнализации)

• Выключите зажигание.
• Дважды нажмите на большую кнопку дистанционного управления.

Первое нажатие активирует сигнализацию, и незапертые двери запираются. Второе нажатие дезактивирует сигнализацию и отпирает двери.

Замена аккумуляторной батареи автомобиля

Если необходимо заменить аккумулятор автомобиля, сначала отсоедините функцию сирены:

• Дезактивируйте сигнализацию
• Включите зажигание и выключите его.
• В течение 15-ти секунд после выключения зажигания отсоедините отрицательный кабель аккумулятора.

Сирена сигнализации подсоединяется заново, когда провод аккумулятора подсоединен к аккумуляторной батарее.

Примечание: Прежние сирены с заряжаемыми батареями можно отключить отдельным ключом.

Это не относится к автомобилям с новой ЗС II системой сигнализации, запущенной в производство со следующими номерами шасси:

944 - 223953-

945 - 171581-

964 - 85160- (USA/Can. 88091-)

965 - 21388- (USA/Can. 32379-)

Примечание: Проверьте плавкие предохранители прежде чем начинать поиск неисправности.

Проверка функции датчика и варианта модуля системы управления

Перед установкой сигнализации в режим проверки

• Закройте все двери и крышку багажника или заднюю откидную дверь. Оставьте капот открытым.
• Включите зажигание.
• Нажмите на большую кнопку дистанционного управления.

Если дистанционное управление запрограммировано на:

• Сирену (непрерывный сигнал) - раздается зуммерный сигнал.
• Гудок (пульсирующий сигнал) - раздается зуммерный сигнал.

Для проверки датчиков оставьте зажигание включенным, а капот открытым:

Каждый раз когда следующим образом приводятся в движение двери, крышка багажника, откидная задняя дверь или датчики, лампочки поворота мигают один раз:

• Открывание или закрывание по очереди дверей и крышки багажника или задней откидной двери.
• Нажатие на защелку капота (дизельные модели, закрытие капота)
• Нажатие на датчик наклона, чтобы он сменил положение.
• Ультразвуковой датчик Откройте окно чтобы просунуть руку во внутрь. Подвигайте рукой взад и вперед.

Проверка датчика разбивания стекла активирует ультразвуковой датчик, если он подключен.Индикатор СИД горит во время этого теста.Если в течение 2-х минут не проводится проверки датчика, сигнализация возвращается к нормальному функционированию.

Выключите зажигание

Количество миганий СИД соответствует номеру варианта, указанному на модуле системы управления.Если вариант модуля системы управления 1 или 2, то СИД мигать не будет.

Программирование новых дистанционных управлений

Все дистанционные управления, используемые для сигнализации, должны быть запрограммированы одновременно (максимально 4 дистанционных управления).Коды ключей могут быть запрограммированы с помощью коробки программирования P/N 1399141-9, смотри Код ключей программирования для Защитной Сигнализации II

Программирование выполняется следующим образом:

• Закройте все двери, капот и крышку багажника или заднюю откидную дверь.
• Включите и выключите зажигание не менее 5-ти раз в течение 10-ти секунд, после пятого раза оставьте зажигание включенным.
• Нажмите одну из двух кнопок дистанционного управления.

Первое дистанционное управление должно быть запрограммировано в течение 15 секунд.Остальные дистанционные управления должны быть запрограммированы с интервалом не более 10-ти секунд.Когда сигнализационная система принимает коды для каждого дистанционного управления, СИД коротко загорается.

• Выключите зажигание и проверьте дистанционные управления.
