Осмотр / замена жгута проводов соленоидов

Подготовка

Снимите:

• Аккумулятор
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора
• Разъедините 6-штырьковый разъем жгута проводов.
• Ослабьте колпачковую гайку маслопровода на крышке системы управления.

Подготовка, продолжение

Поднимите автомобиль.Слейте трансмиссионное масло. Установите пробку отверстия для слива масла с новым уплотнительным кольцом.Момент затяжки: 40 Н·м.Отсоедините маслопроводы. Сдвиньте их в сторону.Заткните все отверстия пластмассовыми заглушками.

Открывание системы управления

Снимите винты Torx TX40 крышки системы управления.Снимите крышку.Используйте инструмент 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM). Осторожно вбейте инструмент в соединение между крышкой и коробкой передач, для того, чтобы уплотняющий фланец крышки не деформировался. Старайтесь не повредить кабели датчика температуры масла.Удалите остатки прокладки с крышки и коробки передач. Используйте скребок.

Примечание: Обеспечьте то, чтобы в коробку передач не попадал мусор. Тщательно промойте крышку.

Отсоединение разъемов

Отсоедините разъемы соленоидов (S1, S2, SL, STH).Снимите жгут проводов с держателей на системе управления.

Проверка кабельного жгута

При помощи омметра измерьте сопротивление между разъемом коробки передач и концом соответствующего кабеля соленоида. Осторожно встряхните жгут во время измерений, чтобы обнаружить возможное нарушение контактов. Омметр должен показывать приблизительно 0 Ом.

Замените жгут проводов, если показание омметра другое. См. Снятие жгута проводов и Подсоединение жгута проводов к системе
управления.

Снятие датчика выбранной передачи

Снимите:

• Трос коробки передач с рычага
• Рычаг
• Гайку, стопорную шайбу и резиновую шайбу тяги механизма переключения передач
• Трубку щупа для измерения уровня. Поднимите трубку и поверните в сторону.
• Винты (два) крепления датчика выбранной передачи.

Осторожно поднимая, снимите датчик с тяги механизма переключения передач.

Осторожно: Если металлический язычок на датчике выбранной передачи застревает на кронштейне троса коробки передач: Снимите кронштейн и отложите его в сторону.

Снятие жгута проводов

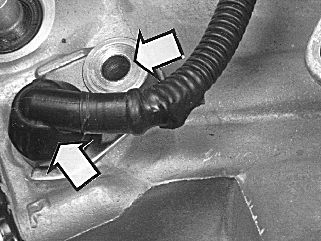

Снимите держатель / прокладку резиновой втулки жгута проводов на коробке передач.Снимите резиновую втулку жгута проводов на коробке передач.Снимите жгут проводов с коробки передач.

Подсоединение жгута проводов к системе управления

Установите новый жгут проводов с резиновой втулкой и уплотнительным кольцом. Подсоедините разъемы соленоидов.Цвета разъемов / кабелей:Соленоид S1: Белый / белыйСоленоид S2: черный / черныйСоленоид SL: черный / желтыйСоленоид SТH: черный / коричневый, синийУстановите жгут проводов в держателях. Убедитесь, что он установлен правильно.

Установка крышки

Установите крышку системы управления согласно Замена системы управления и Замена системы управления.

Подсоединение жгута проводов

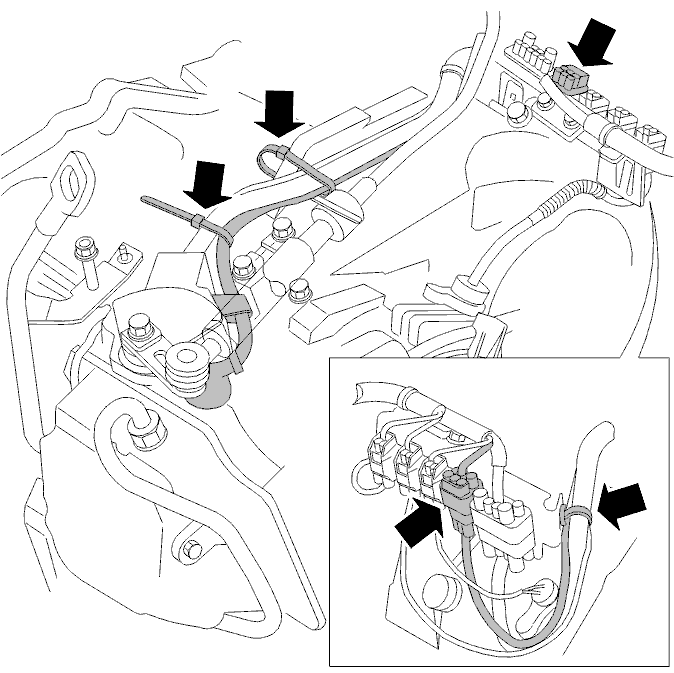

Установите и подсоедините разъем жгута проводов к кронштейну.Убедитесь, что жгут проводов расположен правильно.Закрепите жгут проводов ленточными хомутами.

Установка / регулировка датчика положения передачи

Установите:

• Держатель / прокладку на резиновую втулку жгута проводов.
• Винты держателя / датчика выбранной передачи. Не затягивайте винты.
• Резиновую шайбу, стопорную шайбу и гайку тяги механизма переключения передач. Зафиксируйте гайку шайбой.

Отрегулируйте датчик выбранной передачи согласно Проверка и регулировка датчика выбранной передачи.

Установка компонентов

Установите:

• Трубку щупа для измерения уровня. Убедитесь, что уплотнительное кольцо находится на месте. Затяните гайкуМомент затяжки: 25 Н·м
• Рычаг на тягу механизма переключения передач.Момент затяжки: 16 Н·м
• Трос коробки передач на рычаг вместе с шайбой и стопорным зажимом. Нанесите небольшое количество смазки (номер 1161241- 3) на штифт рычага тяги.Если трос коробки передач снят, его следует отрегулировать согласно Регулировка троса коробки передач.

Установка других компонентов

Затяните колпачковую гайку маслопровода на крышке системы управления.Установите:

• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора
• Аккумулятор

Заполнение и проверка масла

Заполните коробку передач маслом и проверьте уровень согласно Проверка уровня масла.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
