Осмотр / замена соленоидов (1996, 1997)

Примечание: ЧистотаСоблюдение чистоты крайне важно при выполнении работ с коробкой передач. Перед началом работы: Очистите коробку передач и прилегающие поверхности, и убедитесь в том, что на рабочем месте нет пыли и грязи. Компоненты предпочтительно высушивать сжатым воздухом. Использование ткани или ветоши, оставляющих после протирки пух и волокна, не допускается ни в коем случае! Не допускайте попадания на кожу жидкости трансмиссии!

Сорт масла: Используйте только жидкость для автоматической коробки передач, отвечающую обоим стандартам Dexron II E и Ford Mercon.

Подготовка

Смотрите операцию Замена системы управления.

Проверка сопротивления

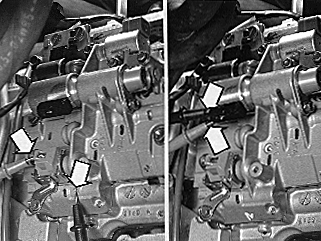

Соленоиды S1, S2, SL:Измерьте сопротивление между штырьком разъема соленоида и выводом заземления коробки передач.Правильное значение: 12-18 Ом.Соленоид SТH:Измерьте сопротивление между штырьками в разъеме соленоида.Правильное значение: 3-5 Ом.

Показания, соленоиды

Если соленоид S1, S2 или SL имеет неверные значения согласно вышеприведенному:Замените соленоид согласно Замена соленоида.Если соленоид STH имеет неверное значение:Замените узел системы управления согласно Замена системы управления и Замена системы управления. (Соленоид STH калибруется вместе с системой управления).

Если значения сопротивления соленоида правильные:Проверьте жгут проводов соленоида согласно Осмотр / замена жгута проводов соленоидов.Если жгут проводов неисправен, замените согласно Осмотр / замена жгута проводов соленоидов.

Замена соленоида

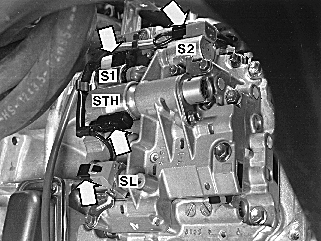

Выверните винт соленоида.Выньте соленоид из системы управления.Установите новый соленоид.Слегка смажьте уплотнительное кольцо соленоида (S1, S2, SL) вазелином.Установите соленоид. Затяните винт.Момент затяжки: 10 Н·м.Подсоедините заново разъем соленоида.Цвета разъема / кабеля:Соленоид S1: Белый / белыйСоленоид S2: Черный / черныйСоленоид SL: Черный / желтыйСоленоид SТH: Черный / голубой, коричневый

Установка компонентов

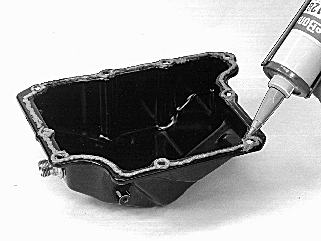

Установите заново крышку системы управления, маслопровод и другие компоненты согласно Замена системы управления

Заполнение и проверка масла

Заполните коробку передач маслом и проверьте уровень согласно Проверка уровня масла.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
