Окно, передняя боковая дверь, замените (1998, 1999)

Важная информация

В автомобилях, изготовленных начиная с недели 6 2003 г., в раме подъемного механизма установлены новые винты зажима стекла, по 2 на каждой двери.Рекомендуется установить новые винты зажима стекла номер 867 6801 в автомобилях, изготовленных до этого.Это означает, что если боковое окно и/или кассету механизма стеклоподъемника окна с сервоприводом стекла заменяются, или если боковое окно вынимается из кассеты механизма стеклоподъемника окна с сервоприводом стекла, винты необходимо заменить. Новые винты зажима стекла увеличивают возможности регулировки окна после замены.

Замена винтов зажима стекла

Если боковое окно будет использоваться снова, при замене винтов зажима стекла заменяйте винты по одному.Одновременно зафиксируйте положение окна по отношению к кассете механизма стеклоподъемника окна с сервоприводом стекла во время замены.

Снятие окна с передней боковой двери

Снимите:

• панель двери. См.Компоненты, передняя боковая дверь, замена
• кассету механизма стеклоподъемника окна с сервоприводом стекла. См.Компоненты, передняя боковая дверь, замена.

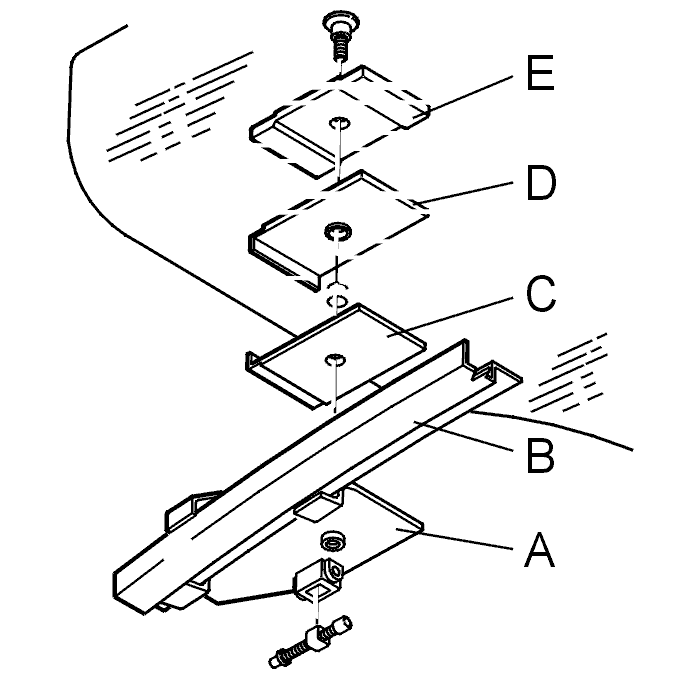

Поместите кассету механизма стеклоподъемника окна с сервоприводом стекла и окно на плоскую поверхность.Выверните винт зажима стекла.Осторожно снимите шайбу (Е).Снимите наружную прокладку (D).

Примечание: Заметьте расположение отверстий для окна. Сохраните такое же расположение отверстий при установке окна.

Снимите:

• окно и разбитое стекло
• внутреннюю прокладку (С).

Примечание: Около внутренней прокладки могут быть другие прокладки. Заметьте их толщину, число и расположение. При установке окна их необходимо установить на место.

Регулировка внутренней прокладки

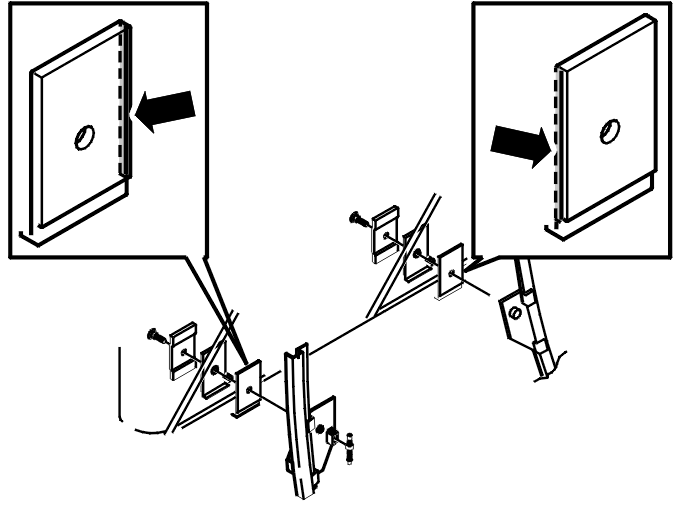

Отрежьте опорную стенку на внутренней прокладке, для того чтобы подложить под окно другую прокладку при регулировке.

Установка окна в передней боковой двери

Убедитесь, что горизонтальный зазор между рамой (А) и направляющей (В) равен 1 мм.

Установите:

• внутреннюю прокладку (С) вместе с другими прокладками в пазы
• окно согласно отмеченному ранее расположению отверстий
• наружную прокладку (D)
• шайбу (Е)
• новые винты зажима стекла номер 867 6801. Затяните до 9 Н·м
• кассету механизма стеклоподъемника окна с сервоприводом стекла. См.Компоненты, передняя боковая дверь, замена.

Отрегулируйте. См.Окно, передняя боковая дверь, регулировка.Отрегулируйте. См.Боковая дверь, передняя, в сборе, регулировка.Установите панель двери. См.Компоненты, передняя боковая дверь, замена.
