Боковая дверь, передняя, в сборе, регулировка (1998, 1999)

Регулировка должна всегда выполняться при поднятом в наивысшее положение боковом окне.

Осторожно: Регулировку следует производить поэтапно в следующем порядке.

Регулировка основания дверного зеркала

Условия:

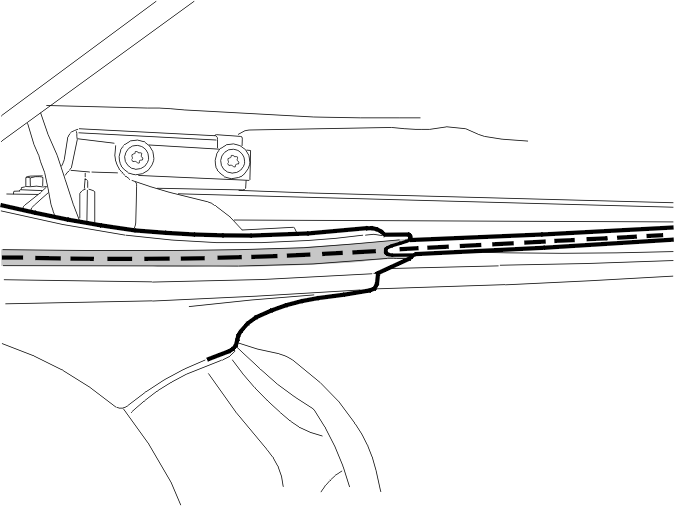

• при управлении боковым окном оно должно проходить в середине основания дверного зеркала
• линия должна быть прямой.

В норме (ОК)?Смотрите Этап 2.Не в норме (Not ОК)?См. следующий пункт.

Убедитесь, что резиновые кромки касаются бокового окна как внутри, так и снаружи.Если не касаются, имеется большая вероятность появления шума ветра.

Основание дверного зеркала можно регулировать вперед и назад, а также в направлении внутрь и наружу.Верхняя часть основания дверного зеркала регулируется в направлении внутрь и наружу при помощи изогнутой шайбы, находящейся под основанием.

Примечание: Отметьте вертикальное и горизонтальное положение основания дверного зеркала по отношению к кассете механизма стеклоподъемника окна с сервоприводом стекла. Таким образом обеспечивается начальное положение, с тем чтобы были понятны направление и расстояние при выполнении регулировки.

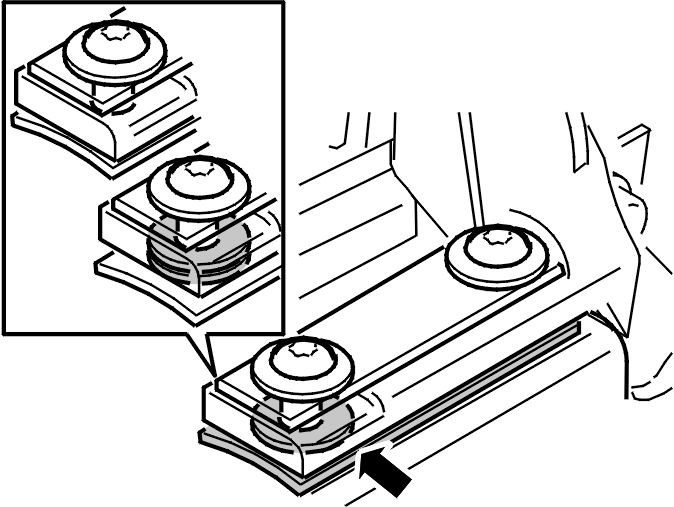

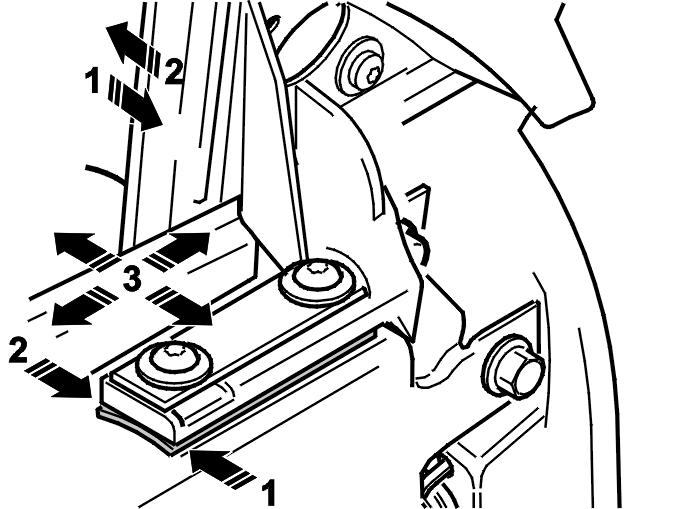

Ослабьте 2 винта на креплении основания дверного зеркала.Если шайба под основанием дверного зеркала сдвигается в направлении стрелки (1), верхняя часть наклоняется в противоположном направлении.То же самое применимо к стрелке, повернутой в другом направлении (2).Сдвиньте основание дверного зеркала в желаемом направлении (3).Затяните 2 винта крепления основания дверного зеркала. Затяните до 10 Н·м.

Если смотреть сбоку, боковое окно и основание дверного зеркала должны быть на одной линии.

Если необходимо, наклоните основание дверного зеркала вперед или назад, убрав шайбу из-под заднего винта или установив дополнительную шайбу в том же месте.

Окончательные требования, касающиеся основания дверного зеркала

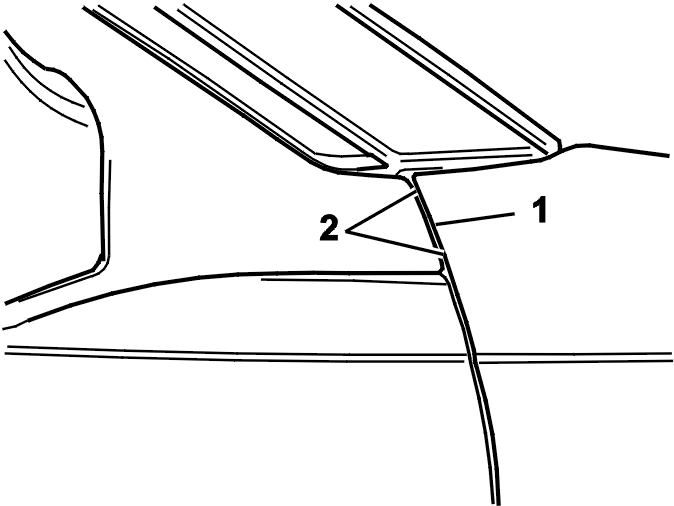

Зазор (1) = 3,4 - 6,4 ммПараллельное выравнивание между основанием дверного зеркала и крылом = 1 мм, измерено между 2 точками (2).

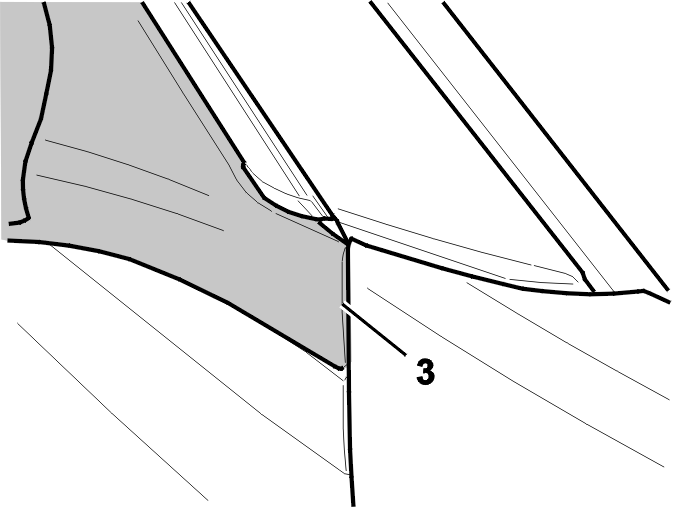

Уровень заподлицо (3) = 0,2 - 1,7 мм. Основание дверного зеркала должно быть внутри крыла.

Регулировка кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

Условия:

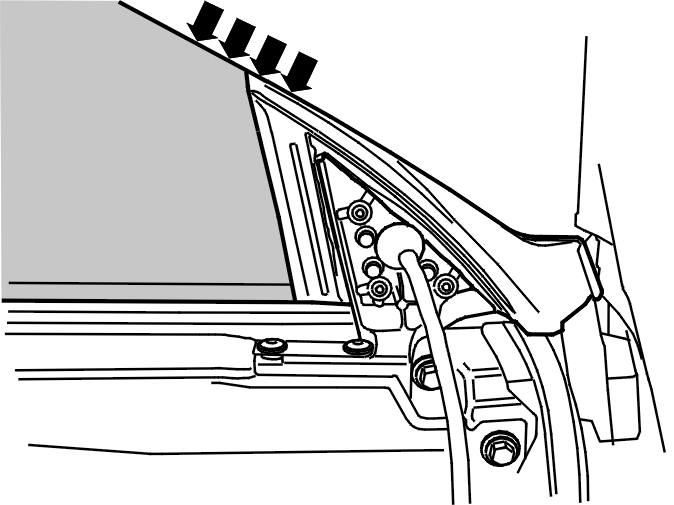

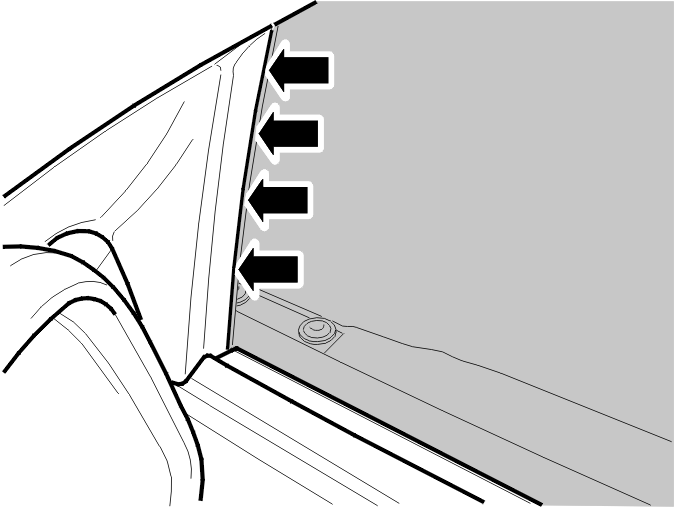

• для того чтобы уплотнение прижалось к стойке А, основание дверного зеркала и боковое окно следует вдавить в уплотнительный пузырь в молдинге
• зазор между основанием дверного зеркала и передним крылом должен соответствовать. См.касающиеся основания дверного зеркала.

В норме (ОК)?Смотрите Этап 3.Не в норме (Not ОК)?См. следующий пункт.

Кассету механизма стеклоподъемника окна с сервоприводом стекла можно двигать вперед и назад, а также вверх и вниз.

Примечание: Отметьте положение на кассете механизма стеклоподъемника окна с сервоприводом стекла. Таким образом обеспечивается начальное положение, с тем чтобы были понятны направление и расстояние при выполнении регулировки.

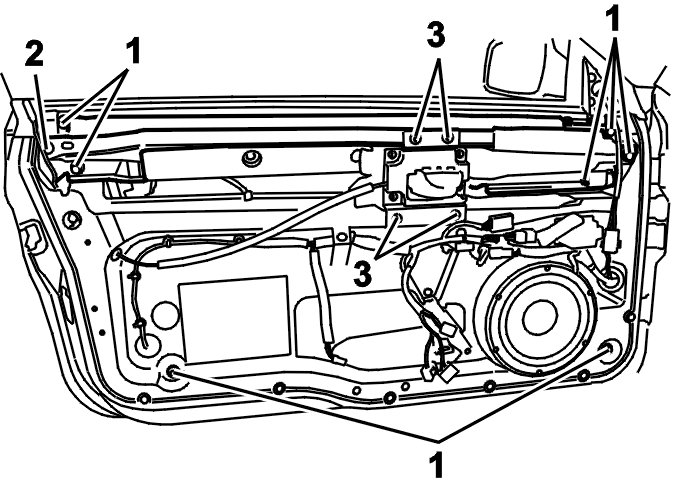

Ослабьте гаечно-винтовые соединения (1).

Примечание: Удерживайте регулировочный винт при помощи отвертки torx.

Поворачивайте гайку угловым ключом.

Снимите:

• винт torx на заднем крае кассеты (2)
• 4 винта внутренней ручки открывания двери (3).

Возьмитесь за элемент конструкции кассеты. Сдвиньте элемент конструкции кассеты в желаемом направлении.

Примечание: После снятия передних винтов внутреннее поворачивание/скручивание возвращается в прежнее состояние. Возможно необходимо выполнить новое поворачивание/скручивание. См.Этап 3.

Затяните винтовые соединения до правильного момента затяжки в следующем порядке.

К верхней части кассеты, затяните:

• один передний верхний винт. Затяните до 25 Н·м
• один задний верхний винт. Затяните до 25 Н·м
• один задний нижний винт. Затяните до 25 Н·м
• один передний нижний винт. Затяните до 25 Н·м
• один винт компенсатора отклонения. Затяните до 25 Н·м
• один винт torx. Затяните до 6 Н·м.

Примечание: Нанесите на винт torx стопорящую жидкость.

К внутренней ручке открывания двери, затяните:

• 4 винта. Затяните до 10 Н·м.

К нижней части кассеты, затяните:

• одну переднюю гайку. Затяните до 25 Н·м
• одну заднюю гайку. Затяните до 25 Н·м.

Примечание: Нанесите стопорящую жидкость на винты для гаек в нижней части кассеты.

После завершения операции см.Этап 3.

Поворачивание/скручивание, передняя боковая дверь

Условия:

• должны быть выполнены требования, касающиеся уровня заподлицо на заднем крае двери. См.Окончательные требования к поворачиванию/скручиванию.

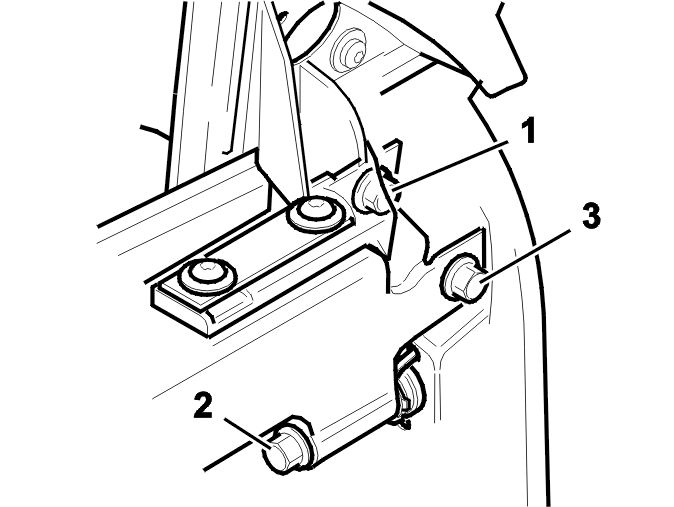

В норме (ОК)?Смотрите Этап 4.Не в норме (Not ОК)?См. следующий пункт.Ослабьте винты на переднем крае двери по порядку номеров, как показано на иллюстрации.

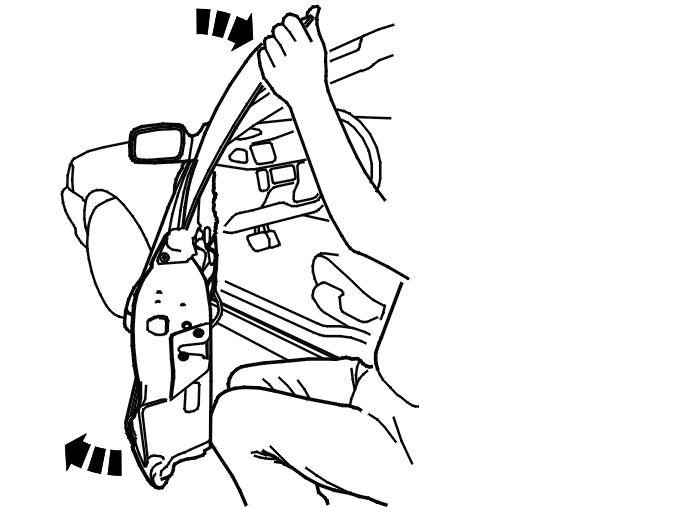

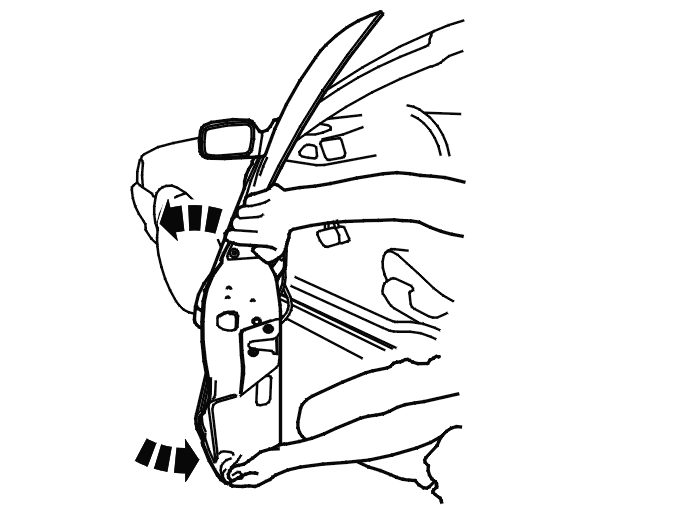

Возьмитесь за дверь, как показано на иллюстрации.Удерживайте дверь в нужном положении. Одновременно затяните винтовые соединения. Затяните до25 Н·м в таком же порядке, в каком винты ослаблялись, см. предыдущую иллюстрацию.

Подсказка: Эту операцию легче выполнять вдвоем.

Может также потребоваться поворачивание/скручивание в другом направлении.Возьмитесь за дверь, как показано на иллюстрации.Удерживайте дверь в нужном положении. Одновременно затяните винтовые соединения. Затяните до25 Н·м в таком же порядке, в каком винты ослаблялись, см. предыдущую иллюстрацию.

Подсказка: Эту операцию легче выполнять вдвоем.

Окончательные требования к поворачиванию/скручиванию

Примечание: Некоторые требуемые значения уровня заподлицо указаны со стоящим спереди знаком минус. Минус означает минус, т. е. задний край двери должен слегка выходить за линию кузова.

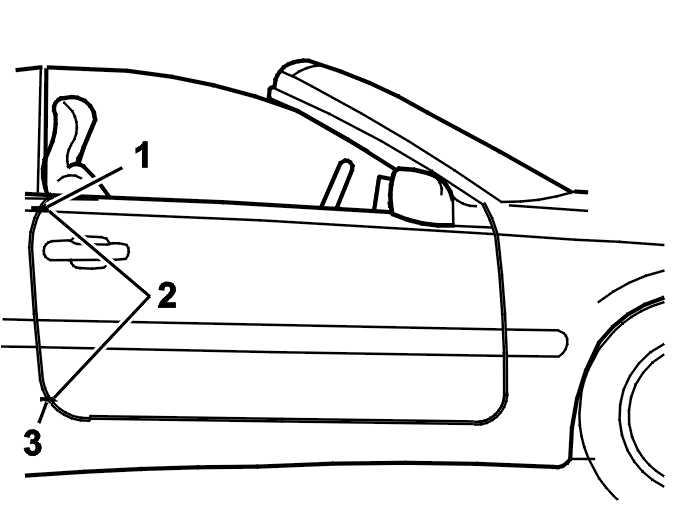

Зазор (1) = 3,5 -6,5 ммУровень заподлицо (1) = от -0,2 до -1,70 ммПараллельное выравнивание на заднем крае = 1,0 мм. Зазор должен быть 1 мм, измеренный между 2 точками (2).Зазор (3) = 3,3 -6,3 ммУровень заподлицо (3) = от -0,4 до -1,9 ммВышеуказанные величины для уровня заподлицо применимы при закрытых боковом окне и двери.Учтите, что величины уровня заподлицо изменяются, когда окно открыто или было отрегулировано.После завершения операции см.Этап 4.

Центрирование накладки замка в замке двери

Условия:

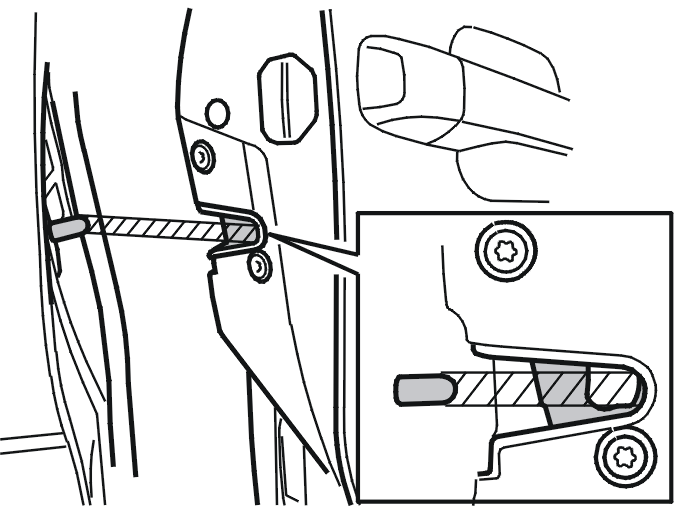

• накладка замка двери должна быть в середине замка двери при закрывании.

В норме (ОК)?Смотрите Этап 5.Не в норме (Not ОК)?См. следующий пункт.

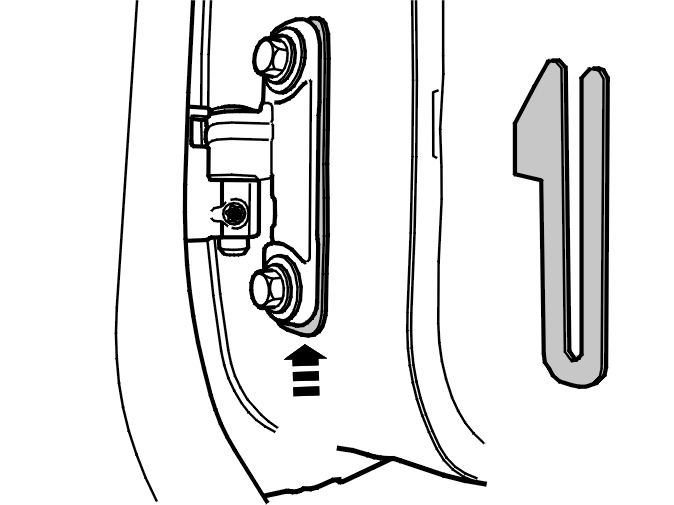

Если накладка находится слишком высоко, на нижнюю петлю следует добавить прокладки. Добавьте прокладки.Если накладка находится слишком низко, с нижней петли следует убрать прокладки.При регулировке прокладок отвинтите винты наполовину. При вставлении или убирании прокладок одновременно поднимайте задний край двери.

Внимание: У прокладок острые края.

Следуйте цветной маркировке на двери, чтобы снова установить ее в такое же положение.Затяните винты петли двери. Затяните до 25 Н·м.

Примечание: Проверьте величины уровня заподлицо на нижнем крае между дверью и передним крылом после регулировки прокладок. См. (6) и (7) в Заключительная проверка.

После завершения операции см.Этап 5.

Регулировка предварительного натяжения бокового окна

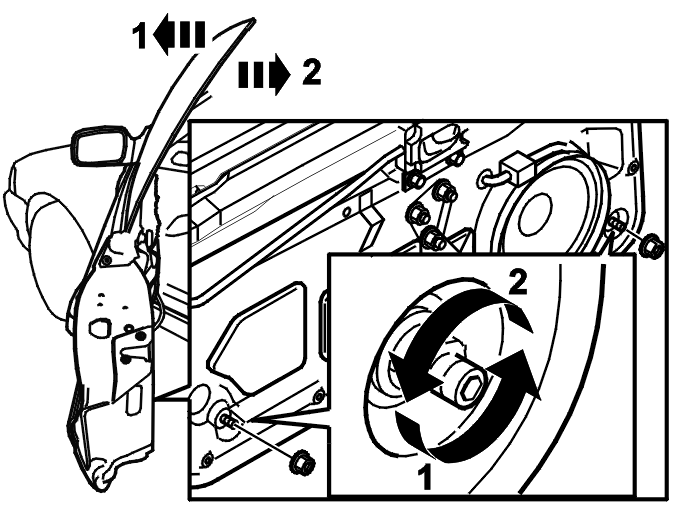

Ослабьте гайку и поверните регулировочный винт по часовой стрелке (1). Окно наклоняется наружу (1) и становится немного выше. Это приводит к снижению давления.Ослабьте гайку и поверните регулировочный винт против часовой стрелки (2). Окно наклоняется внутрь (2) и становится немного ниже. Это приводит к повышению давления.Также см.Окно, передняя боковая дверь, регулировка.

Примечание: Убедитесь, что рама заднего подъемного механизма находится не менее, чем в 2 мм от усиливающего элемента.

После завершения операции см.Этап 6.

Регулировка зазора между боковым окном и уплотнением двери

Условия:

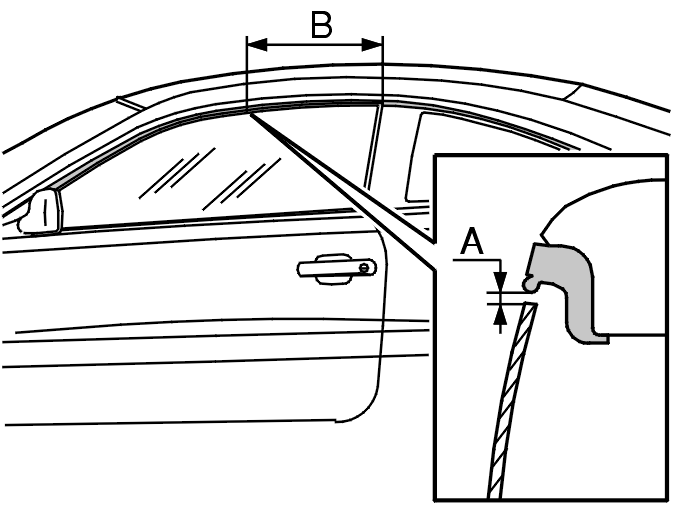

• между окном и уплотнением двери должен быть зазор не менее 2,5 мм (А) в 350 мм от заднего края окна (В), чтобы боковое окно не зацеплялось за уплотнение, когда дверь закрыта.

В норме (ОК)?Смотрите Заключительная проверка.Не в норме (Not ОК)?См. следующий пункт.

Если утвержденный зазор нельзя получить, отрегулируйте следующим образом:Отрегулируйте предварительное натяжение бокового окна. См.Этап 5.Поднимите или опустите всю кассету механизма стеклоподъемника окна с сервоприводом стекла, с тем чтобы окно установилось в нужное положение. См.Этап 2.

Примечание: В моделях, оборудованных новым винтом зажима стекла, имеется другой вариант регулировки. Положение только бокового окна можно отрегулировать. См.Окно, передняя боковая дверь, регулировка.

После завершения операции см.Заключительная проверка.

Проверка окончательных требований

Примечание: Некоторые требуемые значения уровня заподлицо указаны со стоящим спереди знаком минус. Минус означает наружу, если смотреть со стороны двери.

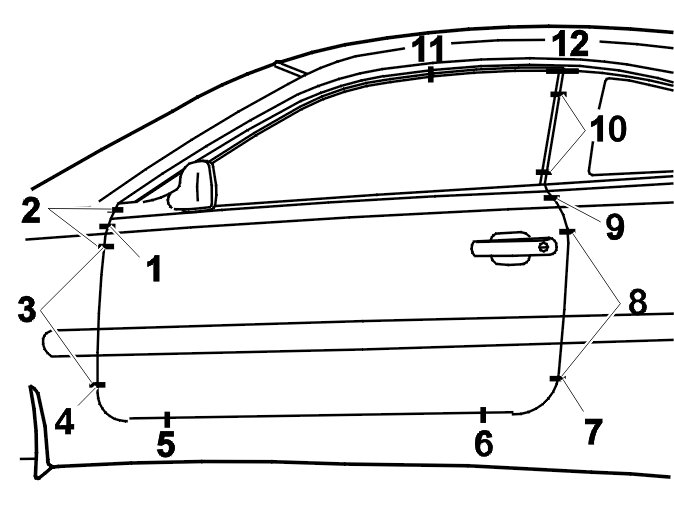

Основание дверного зеркала (1):Уровень заподлицо = 0,2 - 1,7 мм.Зазор = 3,4 - 6,4 мм.Параллельное выравнивание между основанием дверного зеркала и передним крылом (2):Зазор должен быть максимум 1 мм, измеренный между 2 точками.Параллельное выравнивание на переднем крае двери (3):Зазор должен быть максимум 1 мм, измеренный между 2 точками.Переднее крыло (4):Уровень заподлицо = 0 -1,5 мм.Передний край порога (5):Уровень заподлицо = от -1,1 до -1,9 мм.Зазор = 2,5 -5,9 мм.Задний край порога (6):Уровень заподлицо = от -0,9 до -2,1 мм.Зазор = 2,5 -5,9 мм.Нижний задний край двери (7):Уровень заподлицо = от -0,4 до -1,9 мм.Зазор = 3,3 -6,3 мм.Параллельное выравнивание на заднем крае двери (8):Зазор должен быть максимум 1 мм, измеренный между 2 точками.Верхний задний край двери (9):Уровень заподлицо = от -0,2 до -1,7 мм.Зазор = 3,5 -6,5 мм.Зазор между задним и передним боковыми окнами (10):Зазор = 25 мм.Зазор по отношению к уплотнению двери (11):Зазор = 2,5 мм.Разница в высоте между задним и передним боковыми окнами (12):Разница в высоте = 0 - 1,5 мм.
