Окно, передняя боковая дверь, регулировка (1998, 1999)

Важная информация

В автомобилях, изготовленных начиная с недели 6 2003 г., в раме подъемного механизма установлены новые винты зажима стекла, по 2 на каждой двери.Рекомендуется установить новые винты зажима стекла номер 867 6801 в автомобилях, изготовленных до этого.Это означает, что если боковое окно и/или кассету механизма стеклоподъемника окна с сервоприводом стекла необходимо заменить, или если боковое окно вынимается из кассеты механизма стеклоподъемника окна с сервоприводом стекла, винты необходимо заменить перед началом регулировки. Новые винты зажима стекла увеличивают возможности регулировки окна следующим образом.

Замена винтов зажима стекла

Если боковое окно будет использоваться снова, при замене винтов зажима стекла заменяйте винты по одному.Одновременно зафиксируйте положение окна по отношению к кассете механизма стеклоподъемника окна с сервоприводом стекла во время замены.

Регулировка бокового окна

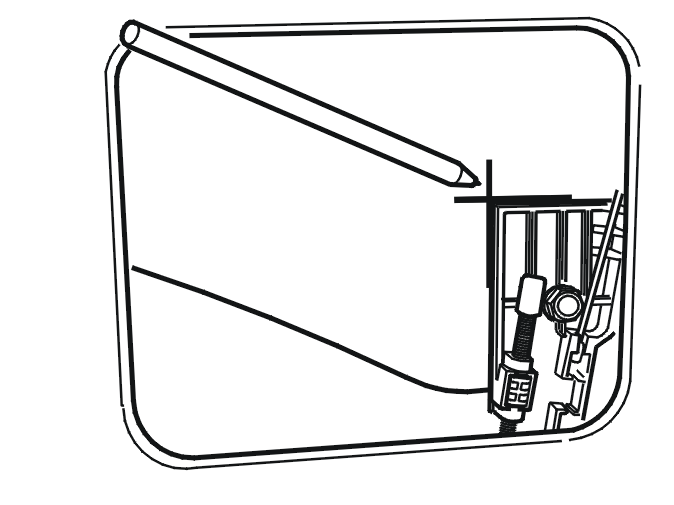

Поднимите механизм стеклоподъемника полностью.Осторожно закройте дверь.Убедитесь, что задние боковые окна находятся в наивысшем положении.Проверьте положение переднего бокового окна по отношению к уплотнительной накладке и расстояние до заднего бокового окна. Запишите несоответствия.Полностью опустите механизм стеклоподъемника.Отметьте положение переднего бокового окна в рамах.

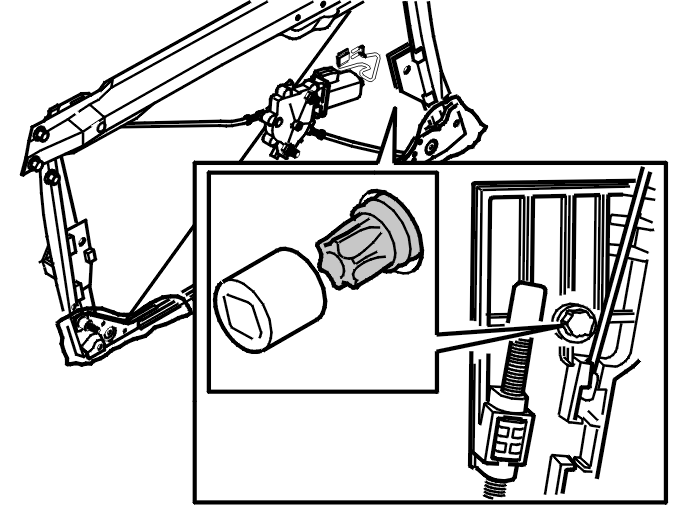

Поднимите механизм стеклоподъемника на 10 см.Ослабьте винты при помощи захвата torx. Ослабьте настолько, чтобы можно было отрегулировать окно.

Примечание: Поверните по часовой стрелке, чтобы ослабить винты.

Отрегулируйте окно согласно маркировке, сделанной при проверке положения отклонения окна.Затяните винты. Затяните до 9 Н·м.

Примечание: Поверните против часовой стрелки, чтобы затянуть винты.

Осторожно: Убедитесь, что между подъемным механизмом и рамой сохраняется зазор в 1 мм.

Поднимите механизм стеклоподъемника полностью.Осторожно закройте дверь.Проверьте положение окна.Повторите регулировку, если положение неправильное.

Отрегулируйте давление переднего бокового окна на уплотнительную накладку

Убедитесь, что давление окна на уплотнительную накладку одинаковое по всему верхнему краю окна.

Подсказка: Зажмите полоску бумаги между уплотнительной накладкой и окном, и потяните за нее, чтобы почувствовать давление.

Если давление одинаковое, перейдите к пункту Окончательная регулировка переднего бокового окна.Если давление неодинаковое, отрегулируйте его при помощи нижних регулировочных винтов.Если этого недостаточно, установите в окне прокладку следующим образом.

Регулировка переднего бокового окна с использованием прокладки

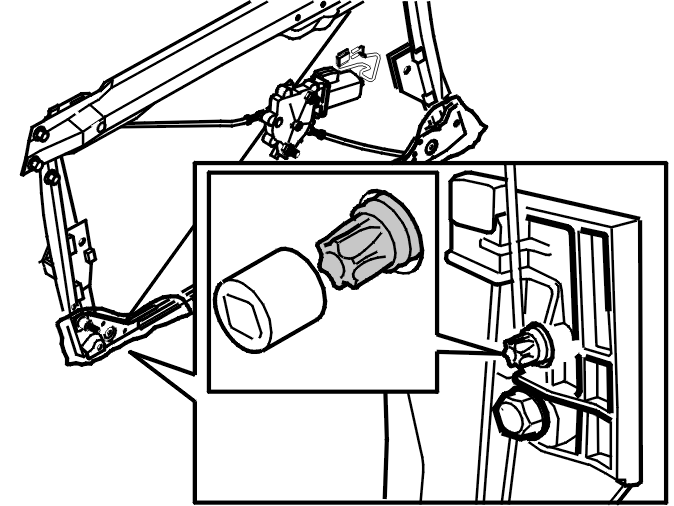

Ослабьте винты зажима стекла рам при помощи захвата torx.

Примечание: Новые винты зажима стекла ослабляются поворотом по часовой стрелке.

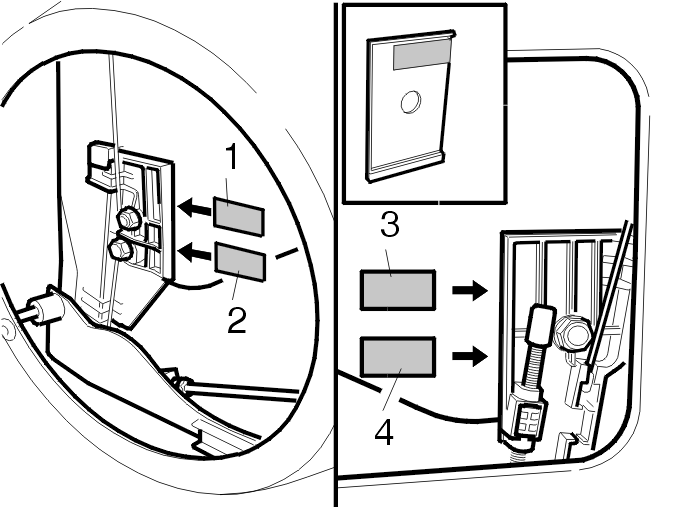

Чтобыуменьшитьдавление на переднем крае бокового окна (1), подложите прокладку под передней рамойнадвинтом зажима стекла.Чтобыувеличитьдавление на переднем крае бокового окна (2), подложите прокладку под передней рамойподвинтом зажима стекла.Чтобыуменьшитьдавление на заднем крае бокового окна (3), подложите прокладку под задней рамойнадвинтом зажима стекла.Чтобыувеличитьдавление на переднем крае бокового окна (4), подложите прокладку под задней рамойподвинтом зажима стекла.Затяните винты. Затяните до 9 Н·м.

Примечание: Новые винты зажима стекла затягиваются поворотом против часовой стрелки.

Осторожно: Убедитесь, что между подъемным механизмом и рамой сохраняется зазор в 1 мм.

Закройте дверь и убедитесь, что окно оказывает равномерное давление на уплотнительную накладку.

Окончательная регулировка переднего бокового окна

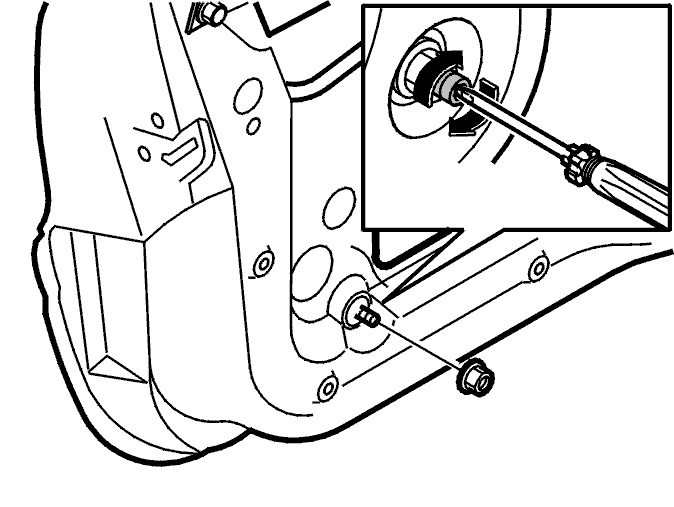

Точно отрегулируйте контактное давление при помощи нижних регулировочных винтов.

Подсказка: Поверните против часовой стрелки, чтобы увеличить давление на уплотнительную накладку.

Опрыскайте водой верхнюю часть уплотнительной накладки стойки В.Закройте дверь в первое положение запирания.Образовавшийся водяной валик должен быть не длиннее 50 мм.

Проверьте:

• уплотнение и отрегулируйте, если необходимо
• чтобы окно достигало наивысшего положения, когда дверь открыта.
