Несущая панель и рама люка в крыше, установка (более ранняя конструкция)

Нанесите валик герметика на нижнюю поверхность рамы (А) на протяжении 1200 мм вдоль обеих направляющих.Нанесите валик герметика поверх задней части рамы.Нанесите валик герметика вдоль переднего края (В) на протяжении 550 мм.Нанесите валик герметика вокруг передних углов (С) на протяжении 200 мм.Диаметр валика герметика должен составлять 6 мм.Поместите на раму внутреннюю облицовку люка в крыше.

Примечание: Обеспечьте правильное положение фиксаторов направляющих на внутренней облицовке.

Установите раму в несущую панель люка в крыше

Нанесите мыльный раствор на валик герметика вдоль направляющей от задней кромки до середины.Убедитесь, что направляющие сзади правильно установлены в отверстия и соединение между рамой и несущей панелью люка в крыше хорошо покрыто герметиком.Совместите прорези на боковых креплениях ветрового щитка в отверстиях рамы.

Уплотните брызговик при помощи бутиловой ленты.Обеспечьте герметичность соединения между направляющей, несущей панелью люка в крыше и брызговиком.Проверьте наличие утечек. Перед установкой несущей панели люка в крыше убедитесь с помощью воды в отсутствии утечек в передней и задней частях направляющих.Установите направляющий механизм в нейтральное положение.Убедитесь, что винты тонкой продольной регулировки расположены по центру.

Убедитесь, что метка располагается напротив центра штифта.В противном случае отсоедините кожух механизма привода и отрегулируйте трос, чтобы метка установилась правильно.

Нанесите герметик на верхнюю поверхность несущей панели.Приклейте задний уплотнитель, начиная от метки керном в 40 мм позади отверстия крепежного пистона.Совместите передний, более тонкий уплотнитель с задним уплотнителем.Пробейте 6 мм отверстия в отверстиях винтов и крепежных пистонов.Установите несущую панель люка на автомобиле (вдвоем).Установите у передней части несущей панели люка в крыше новый кронштейн.Вставьте пистоны в крепления по бокам несущей панели люка в крыше.Снимите с заднего уплотнителя подложку и установите несущую панель люка в автомобиль поверх проводки.Вверните винты.

Примечание: Cовместите направляющие отверстия в передних углах несущей панели люка с направляющими отверстиями в крыше.

Примечание: Не затягивайте слишком сильно передние винты крепления несущей панели, поскольку это может вызвать деформацию внешней панели крыши автомобиля.

Установите дренажные шланги и затяните хомуты.

Примечание: Винты хомутов должны располагаться так, чтобы они не отжимали внутреннюю облицовку крыши.

Закрепите новыми скобами.

Примечание: Убедитесь, что скобы не пережимают шланги.

Убедитесь, что шланги проложены ровно и под правильными углами, предотвращающими возможность образования воздушных пробок.Будьте внимательны при установке шлангов: задний шланг идет от багажного отделения, а передний - от панели торпедо.Продуйте все шланги сжатым воздухом.

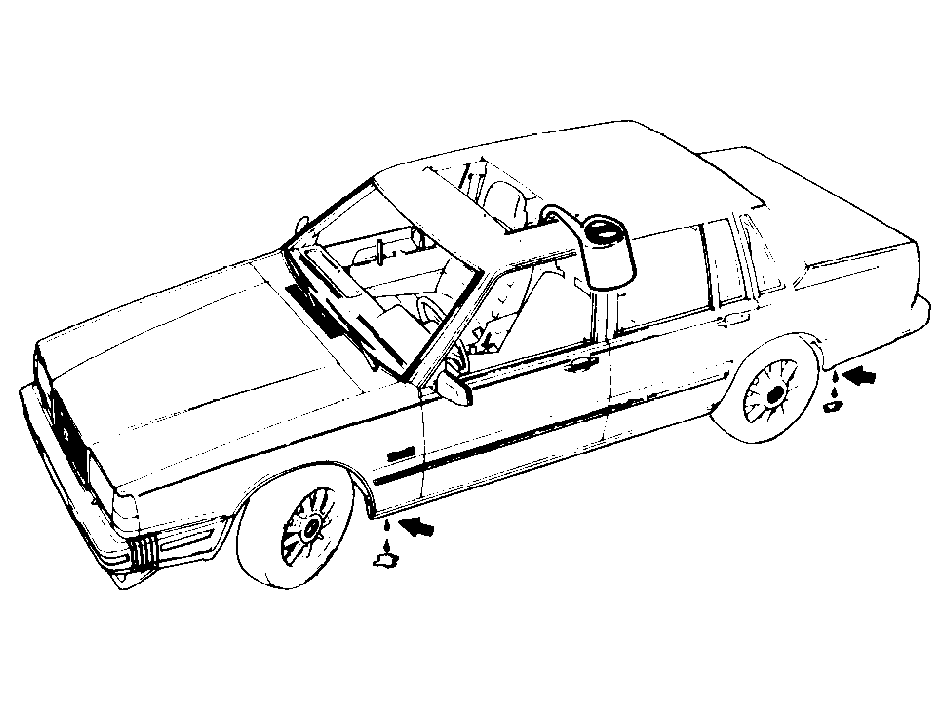

Проверьте функционирование дренажной системы.Налейте воды в водосточные желоба несущей панели люка в крыше.Убедитесь, что вода стекает по дренажным шлангам под автомобиль.

Установите внутреннюю облицовку крыши

См.

4-дверные, замена для 4-дверных моделей или

Замена внутренней облицовки крыши, 5-дверные для 5-дверных моделей.

Установите люк в крыше

См. Люк в крыше, установка.
