4-дверные, замена

Снимите:

• отрицательный провод аккумуляторной батареи.
• солнечный козырек с держателем.

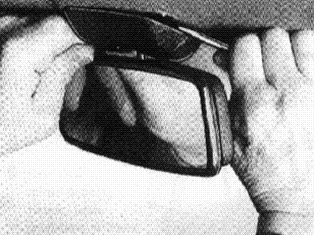

• наружное зеркало заднего вида. Сдвиньте крышку зеркала вбок. Подденьте крышку отверткой. Снимите крепления зеркала.
• передние поручни.

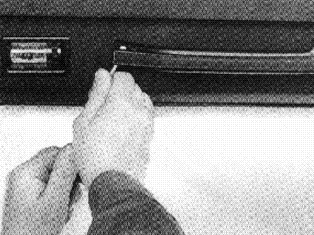

(на стороне водителя:)Отожмите крышку и подденьте ее отверткой.

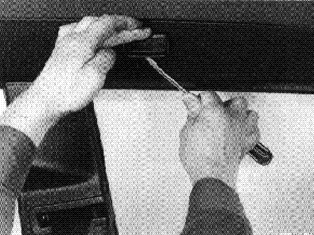

(на стороне пассажира:)Подденьте центральную облицовочную полоску.Выверните крепежные винты.

Снимите панели стойки А:

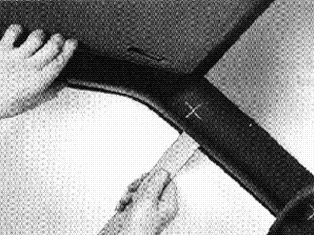

Сверху:Аккуратно вставьте деревянный шпатель между панелью и молдингом.Подденьте и освободите панель.Более ранняя конструкция:Поддерживайте рукой стык, чтобы не повредить держатель (расположенный внутри).Новая конструкция:Выверните винт крепления панели ветрового окна.Отожмите панель.Местоположение пистона обозначено знаком Х.

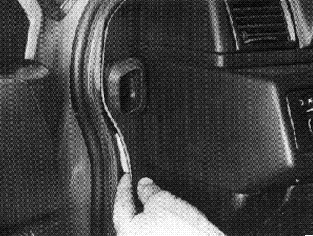

Снизу:Отожмите кромку резинового уплотнения вбок.Осторожно потяните панель наружу, чтобы освободился пистон.Пропустите через воздуховод удаления запотевания стекла.

Заднее сиденье:

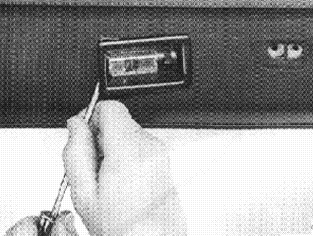

Снимите осветительный плафон.Снимите лампу для чтения.Снимите поручень.

• Подденьте молдинг и выверните крепежные винты.

Снимите боковые панели внутренней облицовки крыши:

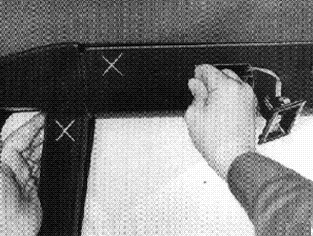

Одновременно стяните боковую панель и панель заднего бокового окна (см. иллюстрацию).Стягивайте аккуратно, чтобы не повредить пистоны или соединительные элементы (пистоны обозначены меткой Х).Снимите боковые панели.

Снимите

• центральный пистон внутренней облицовки крыши.

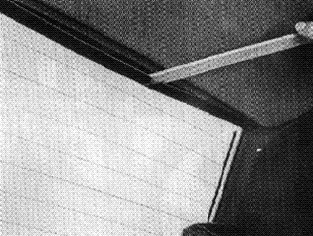

• верхний молдинг заднего окна (удерживается пистонами). Подденьте молдинг с помощью деревянного шпателя.

Примечание: Если заднее стекло вклеено бутиловой лентой, то снятие молдинга может быть затруднено.

В автомобилях с люком в крыше:

Откройте люк в крыше.

Снимите скобу и крайний молдинг вокруг проема люка в крыше.

Для всех автомобилей:

Липкой лентой закрепите ремень безопасности сиденья водителя с внешней стороны стойки В (см. рисунок).Сдвиньте передние сиденья в крайнее заднее положение.Максимально откиньте назад спинки сидений.Включите четвертую передачу (механическая коробка передач) или положение 1 (автоматическая коробка передач).Закрепите боковую панель со стороны пассажира липкой лентой:

• по диагонали ниже пепельницы.
• в верхнем заднем углу дверного проема.

Снимите верхний молдинг ветрового окна.Опустите облицовку крыши.Пропустите через нее потолочный плафон.Вытяните облицовку из-под задних боковых панелей.

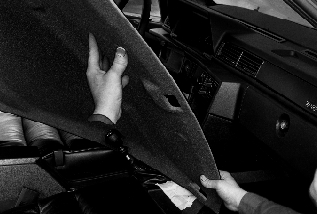

Извлеките внутреннюю облицовку крыши через переднюю дверь со стороны пассажира.

Примечание: Если внутренняя облицовка крыши будет использоваться снова: Будьте предельно аккуратны!

Извлеките внутреннюю облицовку крыши мимо рычага коробки передач и рулевого колеса, затем по диагонали через дверь со стороны пассажира.

В автомобилях с люком в крыше:

Удалите остатки клея с кромок несущей панели люка в крыше.

Установите:

В обратном порядке.

Допускается небольшая деформация картона внутренней облицовки крыши (не ткани) у солнечного козырька.

Эта деформация не будет заметна после установки внутренней облицовки крыши на своем месте.

В автомобилях с люком в крыше:

Закрепите липкой лентой провода в углублении с верхней стороны внутренней облицовки крыши.

Установите задние дренажные шланги в углубления внутренней облицовки крыши.

Хомуты дренажных шлангов не должны вдавливаться во внутреннюю облицовку.

Наклейте на несущую панель вокруг проема люка в крыше двустороннюю липкую ленту.

Для всех автомобилей:

Заправьте внутреннюю облицовку крыши под задние боковые панели и слегка обоприте ее передний край на крепление солнечного козырька или зеркала.

В автомобилях с люком в крыше:

Снимите бумажную подложку с ленты.

Установите по центру:

• облицовку сзади.
• облицовку спереди.

В автомобилях с люком в крыше:

Натяните материал вокруг проема люка в крыше.

Установите:

• панели.
• крепления.
