Замена внутренней облицовки крыши, 5-дверные

Снимите:

Люк с электроприводом:

• Крышку электродвигателя.

Люк с ручным управлением:

• рукоятку.
• крышку.

• боковые лампы для чтения у задних сидений.
• потолочный плафон.

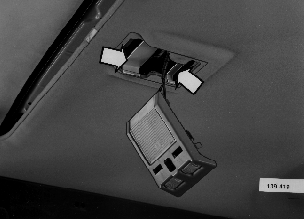

• два U-образных пластмассовых держателя потолочного плафона.
• задние поручни. Подденьте облицовочную полоску, выверните крепежные винты.

• заглушки в верхней части панелей стоек В и С.
• крепежные винты в верхней части стоек В и С.

Оттяните панели стоек В и С в верхней части.

• передние панели балки крыши.Вытяните панели вперед.Тяните осторожно, чтобы не повредить пистоны и соединительные элементы.

Примечание: Под нижнюю кромку панелей можно вставить деревянный шпатель, а затем отжать панели с пистонов.

• панели у стойки А. Освободите панели вверху.

• солнцезащитные козырьки.
• крепления солнечных козырьков.
• наружное зеркало заднего вида. Сдвиньте крышку вбок, отжав ее отверткой.

Снимите крепления зеркала.

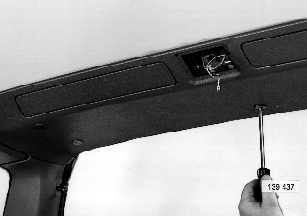

• задний осветительный плафон с панели. Отсоедините от плафона проводку.
• пистон под плафоном. Поверните пистон на 1/4 оборота в любом направлении.

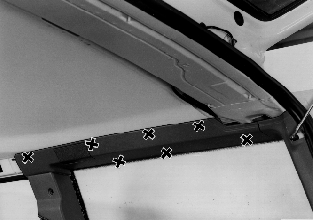

• пистоны крепления задней поперечной панели к крыше (7 шт.).
• панель.

При снятии панели пропустите электрические провода через отверстие.

• заднюю панель балки крыши. Стяните панель прямо.

Примечание: Под нижнюю кромку панелей можно вставить деревянный шпатель, а затем отжать панели с пистонов.

Пистоны обозначены меткой Х.

В автомобилях с люком в крыше:

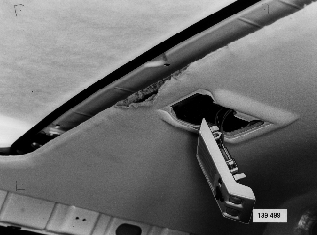

• соединительный элемент крепления молдинга вокруг проема люка в крыше.
• молдинг вокруг проема люка в крыше.

Отсоедините ткань у проема люка в крыше.(Ткань может держаться на своем месте очень прочно. Нагрейте горячим воздухом из пистолета.

Примечание: Нагревайте металл, а не ткань.)

Для всех автомобилей:

• пистон во внутренней облицовке крыши над задним сиденьем. Поверните пистон на 1/4 оборота в любом направлении.

• молдинг над ветровым стеклом. Отожмите вперед с помощью деревянного шпателя.

Выполняйте данную операцию вдвоем:Сдвиньте внутреннюю облицовку крыши вперед так, чтобы она отсоединилась от крепления у потолочного плафона.Пропустите потолочный плафон через отверстие.Извлеките внутреннюю облицовку крыши через дверь задка.В автомобилях с люком в крыше:Удалите остатки клея вокруг люка в крыше.

В автомобилях с люком в крыше: Откройте люк в крыше полностью.

• отрицательный провод аккумуляторной батареи.
• передний поручень (см. 4-дверные, замена).

Установите:

Переставьте металлическое крепление у отверстия для потолочного плафона на новую внутреннюю облицовку крыши.

Выполняйте данную операцию вдвоем:Внесите новую внутреннюю облицовку крыши через дверь задка.Пропустите потолочный плафон через отверстие.Вставьте внутреннюю облицовку крыши поверх задней балки крыши и закрепите металлическим креплением у потолочного плафона.Установите внутреннюю облицовку в крыше по центру.

• все пистоны.
• все панели.
• все плафоны.
• поручни.
• солнечные козырьки.

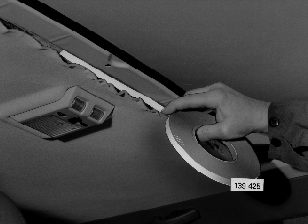

В автомобилях с люком в крыше:Установите внутреннюю облицовку вокруг люка в крыше.Приклейте вокруг проема люка в крыше двустороннюю липкую ленту.Натяните ткань и закрепите на липкой ленте.Подогните крайУстановите:

• крайний молдинг.

Примечание: Стык должен располагаться посередине заднего края.
- соединительный элемент.
