Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 1996–1999 |
| V40 (-04) | — | 1996–1999 |
Специальные инструменты
- 🔧 FALSBEN
Снятие приборной панели
Примечание: Для того чтобы снять модуль надувной подушки безопасности пассажира, должна быть полностью снята приборная панель. Если модуль надувной подушки безопасности пассажира сработал, необходимо заменить всю приборную панель.
Приборная панель в автомобиле, снятие
- Снимите приборную панель согласно Снятие приборной панели.
Снятие и установка модуля надувной подушки безопасности пассажира

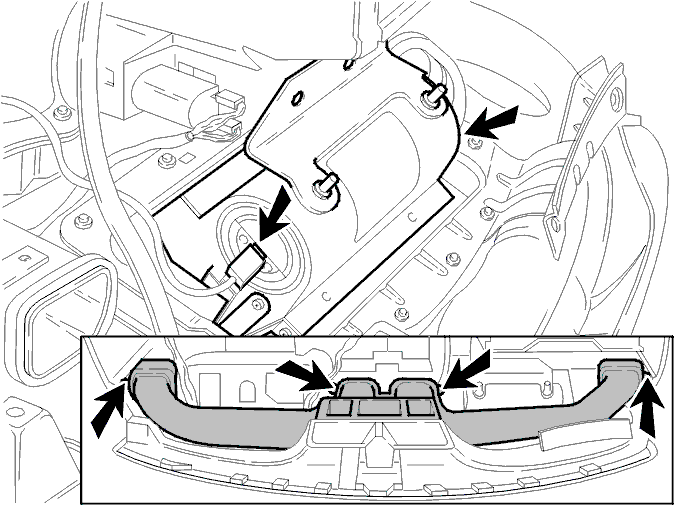

Снятие модуля надувной подушки безопасности пассажира с приборной панели
- Поместите приборную панель передней стороной вверх на одеяло или кусок материи
- Выверните 4 винта из трубы вентиляции. Поднимая, выньте трубу
- Снимите зеленый разъем модуля надувной подушки безопасности пассажира
- Выверните правые и левые винты. Снимите модуль надувной подушки безопасности пассажира вращательным движением.

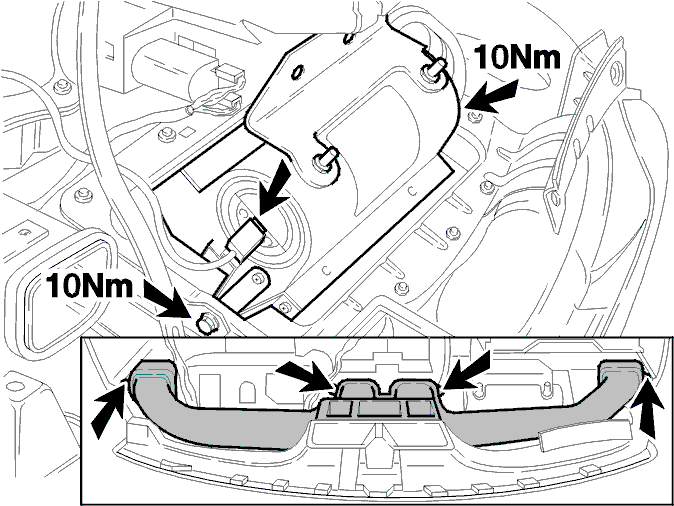

Установка модуля надувной подушки безопасности пассажира в приборную панель
Внимание: С модулем надувной подушки безопасности пассажира следует обращаться согласно инструкциям. См. Правила обращения с несработавшими модулями надувных подушек бе зопасности/пиротехническими натяжными устройствами ремней безопаснос ти.
Осторожно установите модуль надувной подушки безопасности пассажира в приборную панель.
Установите:
- два винта. Затяните до 10 Н·м
- трубу вентиляции с четырьмя винтами
- зеленый разъем модуля надувной подушки безопасности пассажира.
Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности пассажира. Модуль надувной подушки безопасности пассажира может сработать.
Приборная панель, установка
Примечание: Приборная панель устанавливается в обратном порядке. Проявляйте осторожность при выполнении следующих процедур во время установки.
Установка приборной панели в автомобиль
- Установите приборную панель согласно Установка приборной панели.

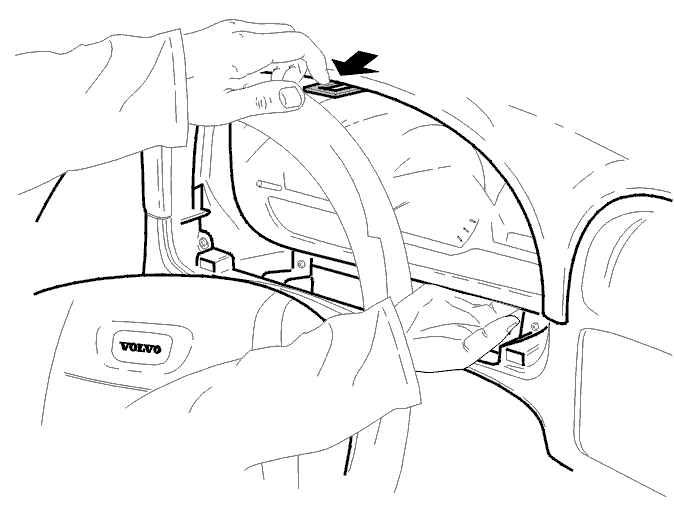

Установка комбинированной приборной панели
Проверьте:
- положение разъемов в приборной панели
- положение штырьков в комбинированной приборной панели.
Установите комбинированную приборную панель в правильное положение. Вдавите комбинированную приборную панель на место.
Установка наклейки с датой надувной подушки безопасности SRS
- Не забудьте заменить наклейку с датой надувной подушки безопасности на стойке В со стороны водителя на новую наклейку, поставляемую с модулем надувной подушки безопасности пассажира.
