Установка приборной панели (1996, 1997)

Установка приборной панели

Примечание: Перед установкой: Убедитесь, что все компоненты установлены правильно.

Примечание: Для выполнения этой операции требуется два человека.

• Проверьте резиновое крепление в центре кузова
• Проложите проводку к правильным точкам
• Проложите трос к “смешиванию воздуха”
• Осторожно выровняйте приборную панель.

Установите:

• верхний винт рукой
• винт модуля надувной подушки безопасности пассажира в бардачке
• оставшиеся винты.

Проверьте расположение приборной панели.Затяните винт. Затяните до 12 Н·м.

Установка заглушки и панели бардачка

Установите заглушку на правой стороне.Зацепите панель бардачка на место. Установите два винта.

Установка громкоговорителя и решетки громкоговорителя на стороне пассажира

Установите:

• разъем в громкоговоритель
• громкоговоритель в приборную панель.

Примечание: Расположение см. на иллюстрации.

Установите задний край решетки громкоговорителя и вдавите передний край на место.

Примечание: Начните с правой стороны.

Закрепление приборной панели (правая сторона)

Установите:

• приборную панель к заднему креплению (выровняйте заглушку на более ранних моделях)
• два винта на передней части.

Установка проводки (сторона водителя)

Примечание: Применимо к автомобилям модельного года 2000-Установите центральный электронный модуль (CEM) перед подсоединением проводки к блоку предохранителей.

Подсоедините проводку к блоку предохранителей.

Подсказка: Цвет разъема кабеля должен соответствовать цвету на блоке предохранителей.

Установка центрального электронного модуля (СЕМ)

Установите центральный электронный модуль (СЕМ).Установите два винта.

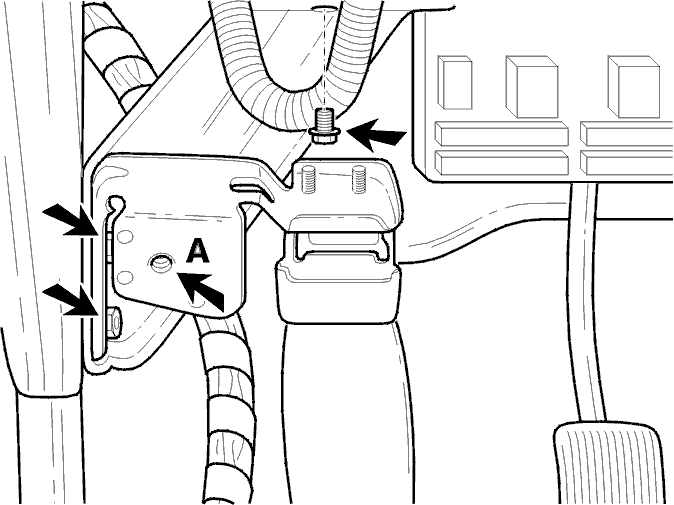

Установка кронштейна приборной панели и защелки капота

Установите:

• кронштейн и установите верхний винт рукой
• защелку капота и два винта
• винт приборной панели в кронштейн.

Затяните винты и гайки консоли. Затяните до 10 Н·м.Затяните винт приборной панели (А). Затяните до 12 Н·м. Установите заглушку.

Установка (нижней) панели на стойке А

Установите панель и зацепите ее на место.Установите глухую пробку.

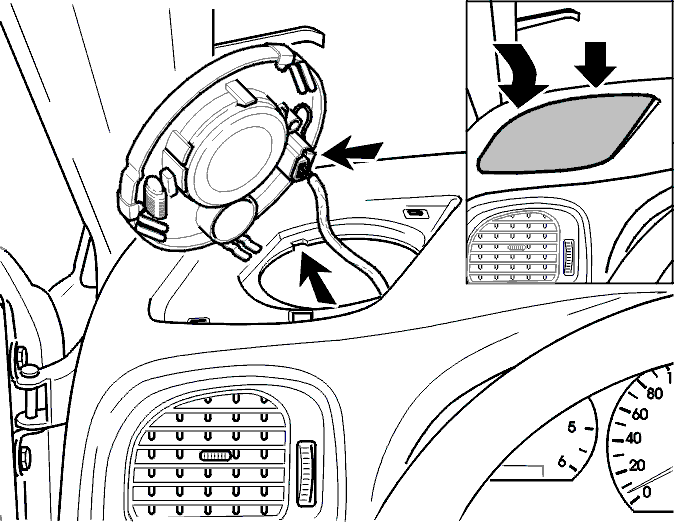

Установка громкоговорителя и решетки громкоговорителя на стороне водителя

Установите:

• разъем в громкоговоритель
• громкоговоритель в приборную панель.

Примечание: Расположение см. на иллюстрации.

Автомобили с ECC:

• Установите датчик солнечного излучения.

Установите задний край решетки громкоговорителя и вдавите передний край на место

Установка троса счетчика общего пробега на приборной панели (механический спидометр)

Вставьте трос и пластмассовый кронштейн сквозь консоль приборной панели.Вдавите трос на место, так чтобы пластмассовый кронштейн закрепился в зажиме.

Установка разъемов и кабелей в приборную панель

Установите:

• правый разъем (серый)
• два зажима на кронштейне.

Закрепите кабель ленточным хомутом.

Установка реле противотуманного фонаря

Примечание: Применимо только к автомобилям модельного года -1999

Подсоедините разъем. Установите реле.Установите винт.

Установка реле VGLA (блока)

Примечание: Применимо только к автомобилям модельного года 2000-

Подсоедините разъем. Установите реле.Установите винт.

Установка комбинированной приборной панели

Расположите комбинированную приборную панель.Убедитесь, что разъемы и трос спидометра (если применимо) являются правильными для комбинированной приборной панели.Вдавите комбинированную приборную панель на место.

Установите:

• окантовку вокруг комбинированной приборной панели
• два винта (В) без острых концов.

Поднимите вал рулевого колеса.Установите два винта (А). Затяните до 21 Н·м.

Установка и регулировка троса управления “смешиванием воздуха”

• Поместите внутренний трос на штифт клапана
• Установите переключатель на “холодный”
• Сдвиньте воздушный клапан на “холодный” (рычаг вниз). Потяните наружный трос назад и вдавите его в зажим
• Проверьте функционирование.

Подсоединение модуля надувной подушки безопасности SRS пассажира

Проложите кабель и подсоедините разъем к модулю надувной подушки безопасности пассажира.

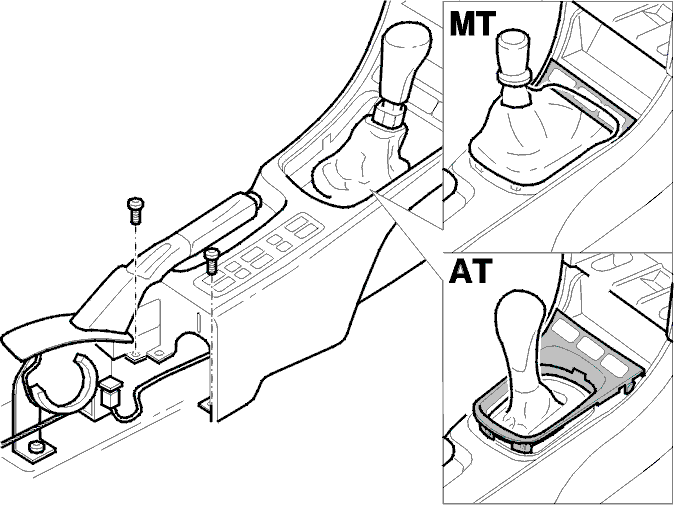

Установка передней центральной консоли

Установите:

• центральную консоль
• два винта на заднем крае
• лампы
• панель рычага переключателя передач.

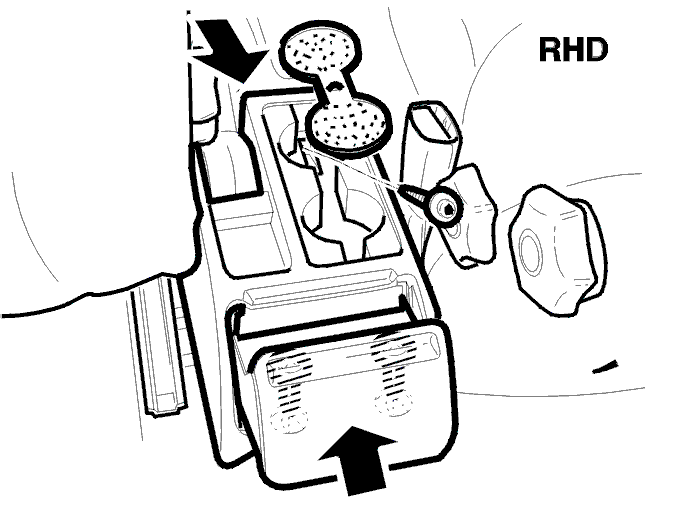

Установка задней центральной консоли

Установите:

• кронштейн
• два винта с обратной стороны
• уплотнение и винт в передней части
• корзину для бумаг или держатель для напитков.

Установка блока ECC

Примечание: Автомобили только с ECC.

Установите блок. Подсоедините шланг.Подсоедините разъем.

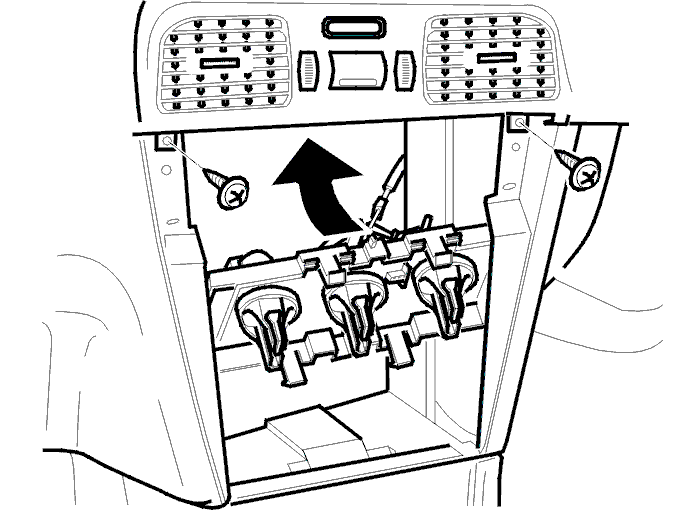

Расположение панели управления системы обогревателя

Примечание: Применимо только к автомобилям с ECC.

Расположите панель управления.Установите два винта на верхнем крае.

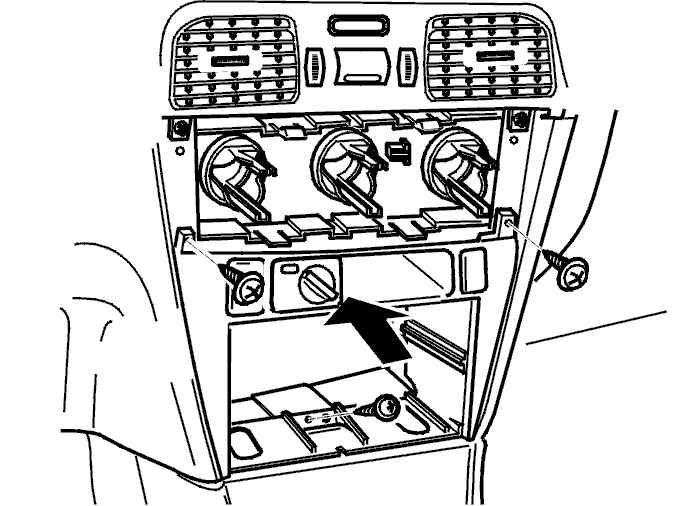

Установка центральной консоли приборной панели

Проложите проводку. Подсоедините разъем.Установите консольУстановите два верхних винта.Затяните панель управления системы обогрева.Установите нижний винт.

Установка панели управления системы обогревателя

Автомобили с ECC:

• Установите переднюю панель. Запрессуйте на место.

Автомобили с МCC:

• Установите переднюю панель
• Вдавите ручки переключения на место.

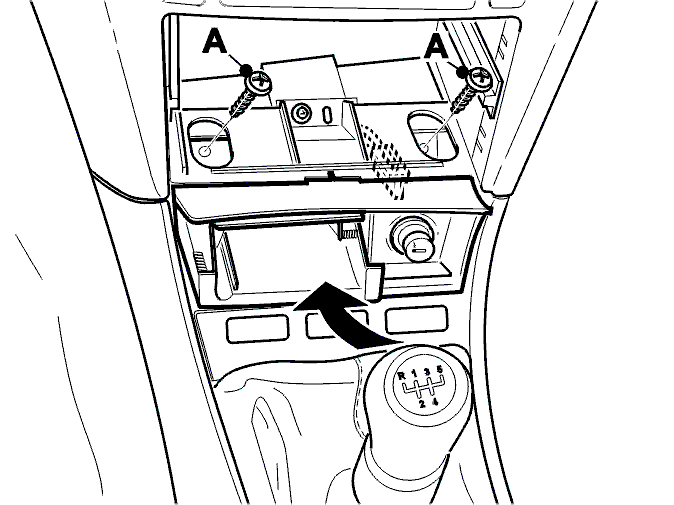

Установка пепельницы

Установите:

• разъемы прикуривателя и освещения
• кронштейн
• два винта (А)
• пепельницу.

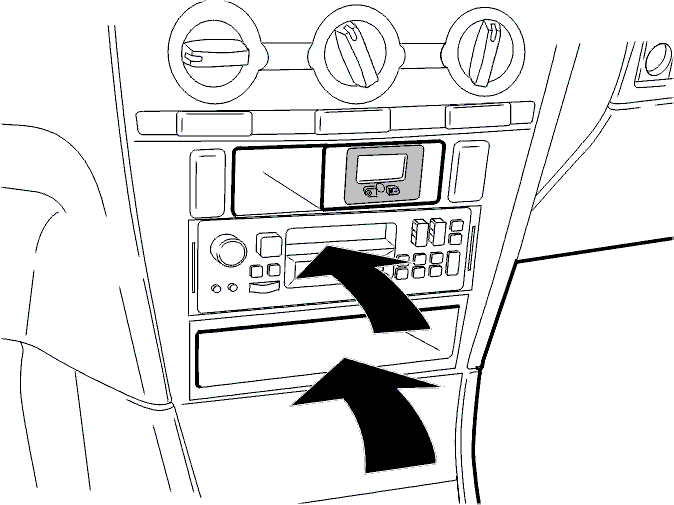

Установка магнитолы и вещевого отделения

Установите:

• вещевое отделение, если применимо
• разъем и выключатель антенны
• магнитолу.

Потяните за магнитолу, чтобы убедиться в надежности закрепления.

Установка боковой панели на центральной консоли

Установите панели на обеих сторонах центральной консоли. См. Панели центральной консоли.

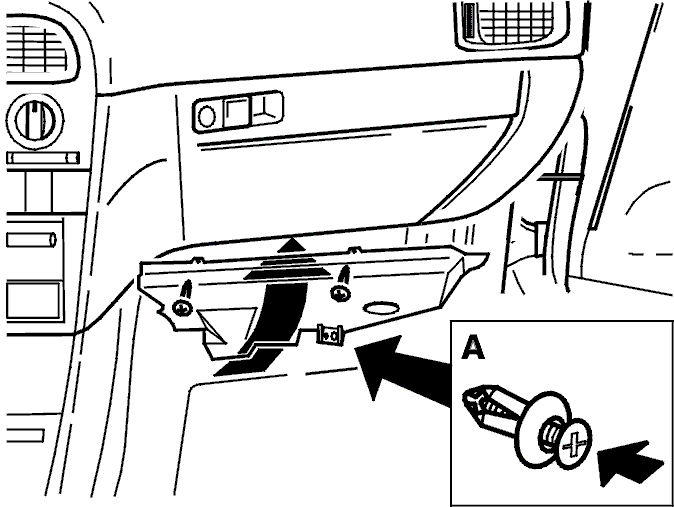

Установка панели на приборной панели со стороны водителя

Установите:

• проводку освещения салона
• панель. Затяните
• глухую пробку.

Установка панели на приборной панели со стороны водителя (2000-)

Установите панель на нижнем крае направляющей.Вдавите панель на место при помощи зажимов.Убедитесь, что зажимы закреплены надежно.

Заключительная проверка

Примечание: Когда все компоненты заново установлены и закреплены, выполните следующее:

• Сначала включите зажигание
• Подсоедините отрицательную клемму аккумулятора
• Убедитесь, что лампа предупреждения SRS на приборной панели гаснет.

Внимание: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

• Введите код магнитолы
• Установите время на часах.
