Модуль IC (Надувной занавес), замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.Чтобы получить информацию о надувном занавесе, см.Обращение с несработавшими компонентами дополнительной системы удерживания (SRS).

Примечание: При установке надувного занавеса часть наклейки на занавесе должна быть оторвана и приклеена на наклейку в дверном проеме.

Примечание: Существует два варианта XC90.

• В варианте спятью сиденьямина каждой стороне имеется по одному надувному занавесу
• В варианте ссемью сиденьямина каждой стороне имеется по два надувных занавеса.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем надувном занавесе. Есть вероятность срабатывания.

Внимание: Надувной занавес нельзя развинчивать, ремонтировать или переставлять в другой автомобиль.

Снятие надувных занавесов (вариант с пятью сиденьями)

Снимите:

• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена
• разъем
• опорные зажимы с кузова, (4 на каждой стороне). См.Опорные зажимы, надувной занавес (модуль надувного занавеса), зам ена.

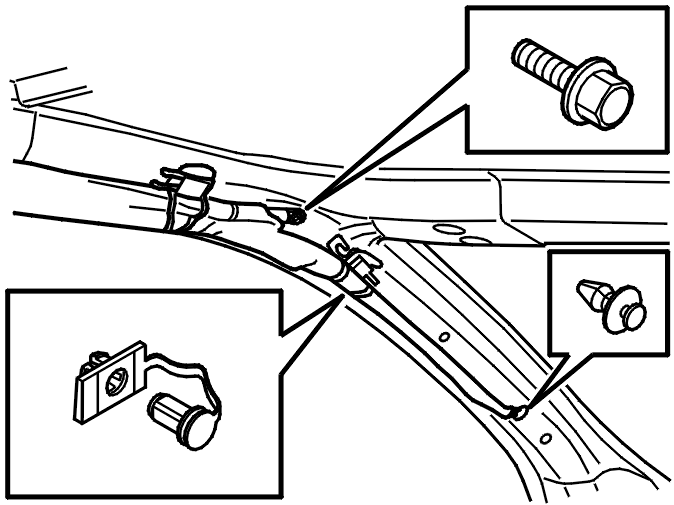

Снимите:

• передний фиксирующий зажим
• зажим на стойке А. Отцепите крюк
• винт.

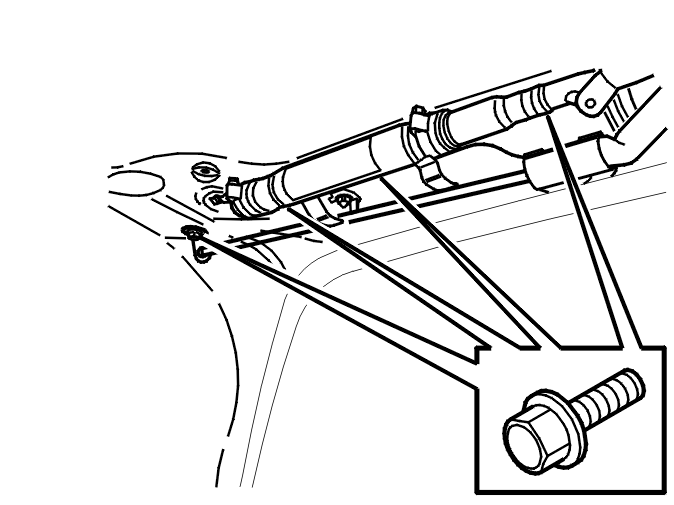

• винт с кронштейна газового генератора. Отсоедините
• винт с крепления проушины. Отсоедините.

Выньте надувной занавес.

Установка надувных занавесов (вариант с пятью сиденьями)

Установите:

• вкладыш на кронштейн газового генератора на стороне кузова
• 4 опорных зажима на стороне кузова. Запрессуйте на место
• 3 винта M6. Затяните
• 1 винт M6 к проушине. Затяните.

• 1 винт M6 газовой трубы, стойка А. Отсоедините крюк на стойке А
• зажим
• передний фиксирующий зажим на стойке А.

Осторожно: Всегда заменяйте передний фиксирующий зажим на новый.

Проверьте:

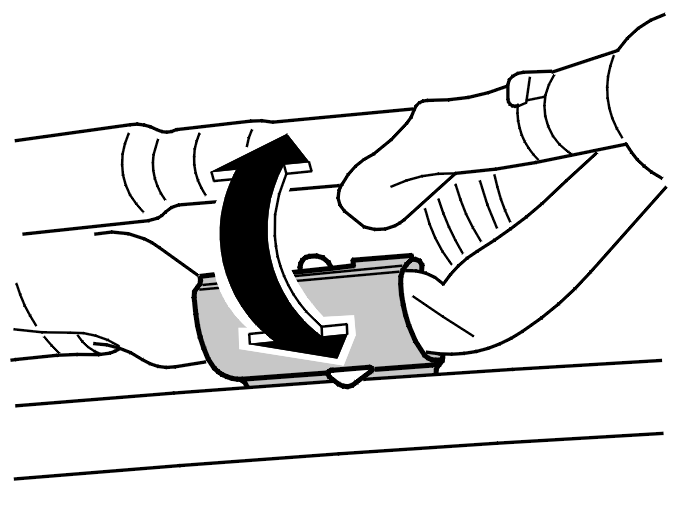

• функционирование зажима фиксации брезента, убедившись, что он легко разблокируется
• чтобы надувной занавес не был зажат.

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• разъем
• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена.

Произведите осмотр. См.Дополнительная система удерживания (SRS), осмотр.

Снятие надувных занавесов (вариант с семью сиденьями)

Снимите:

• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена
• разъем
• опорные зажимы с кузова, (4 на каждой стороне). См.Опорные зажимы, надувной занавес (модуль надувного занавеса), зам ена

• передний фиксирующий зажим
• зажим на стойке А. Отцепите крюк
• винт.

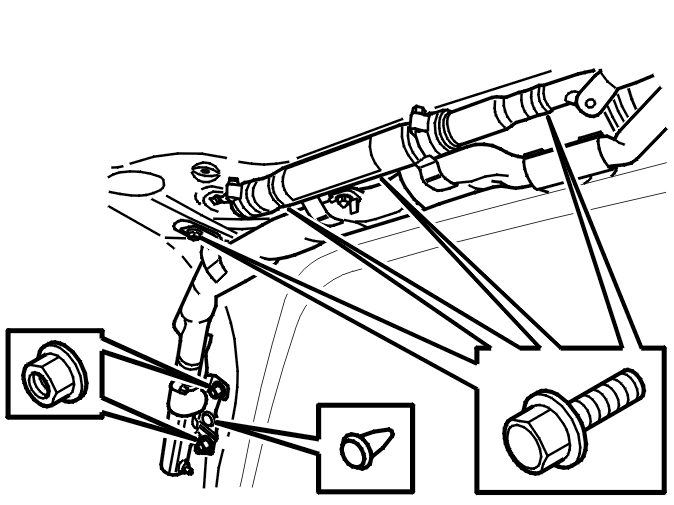

• винт с кронштейна переднего газового генератора. Отсоедините винт
• винт на стойке D
• гайки, х2, с кронштейна заднего газового генератора
• зажим с кронштейна заднего газового генератора.

Выньте надувной занавес.

Установка надувных занавесов (вариант с семью сиденьями)

Установите:

• вкладыш на кронштейн газового генератора на стороне кузова
• 4 опорных зажима на стороне кузова. Запрессуйте на место
• передний газовый генератор с центральным винтом, х1 M6. Затяните
• задний газовый генератор. Закрепите при помощи зажимов
• 2 гайки M6. Затяните
• 1 винт M6 на стойке D. Затяните.

• 1 винт M6 газовой трубы, стойка А. Отсоедините крюк на стойке А
• зажим
• передний фиксирующий зажим на стойке А.

Осторожно: Всегда заменяйте передний фиксирующий зажим на новый.

Проверьте:

• функционирование зажима фиксации брезента, убедившись, что он легко разблокируется
• чтобы надувной занавес не был зажат.

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• разъем
• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена.

Произведите осмотр. См.Дополнительная система удерживания (SRS), осмотр.
