Внутренняя обивка крыши, замена (2003, 2004)

Подготовительные работы

Снимите провод аккумулятора Аккумуляторная батарея, отсоединение.Наклоните вниз все спинки на заднем сиденье.Снимите все уплотнительные накладки двери от крыши вниз до порога двери.

Снятие внутренней обивки крыши

Снимите:

• солнцезащитные козырьки Солнцезащитный козырек, замена
• модуль крыши Верхний электронный модуль (UEM)/зеркало заднего вида, замена
• поручни
• крепление багажной сетки
• заднюю лампу для чтения Лампа, лампа для чтения, задняя, замена
• разъем задней лампы для чтения
• зажим крыши.
• Датчик движения, задний Датчик движения, задний

• панель швеллера крыши Панель, балка крыши, замена.

Отделите и наклоните вниз:

• панель стойки D Панель, стойка D, замена
• панель стойки С Панель, стойка С, замена.

Подсказка: Оставьте внутреннюю обивку крыши висеть на стойках В.

Снимите панель стойки A Панель, стойка A, замена.Снимите шланг омывателя в нижнем углу около правой стойки А.Отсоедините шланг омывателя у крышки багажника.

Примечание: Имеется вероятность разливания.

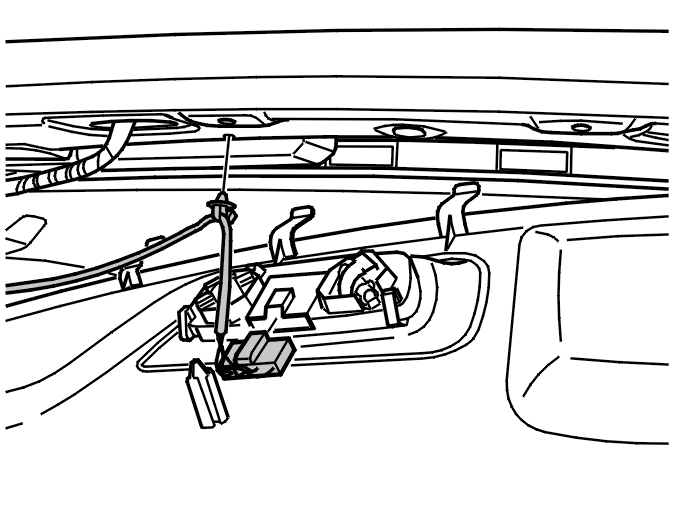

Снимите зажимы с кабеля лампы для чтения.

Автомобили, оборудованные люком в крыше:
Снимите молдинг вокруг люка в крыше.Потяните молдинг вовнутрь автомобиля. Начните на короткой стороне, с тем чтобы углы разблокировались.

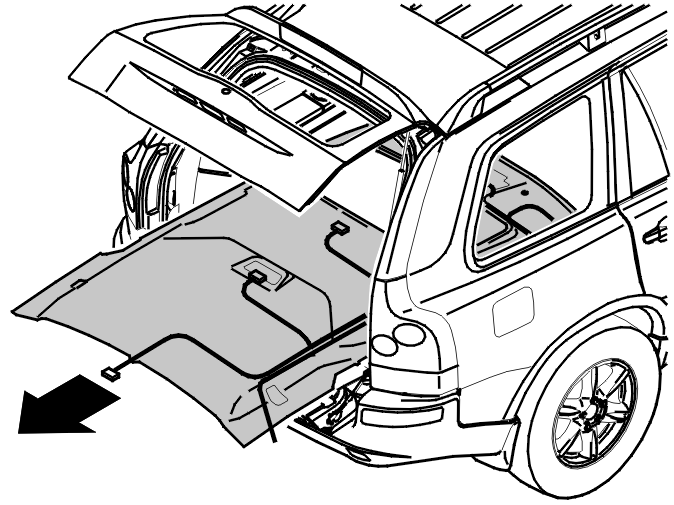

Осторожно отделите внутреннюю обивку крыши от стоек В.Вытяните внутреннюю обивку крыши через заднюю дверь автофургона под углом.

Подсказка: Постарайтесь удерживать внутреннюю обивку крыши как можно ближе к полу.

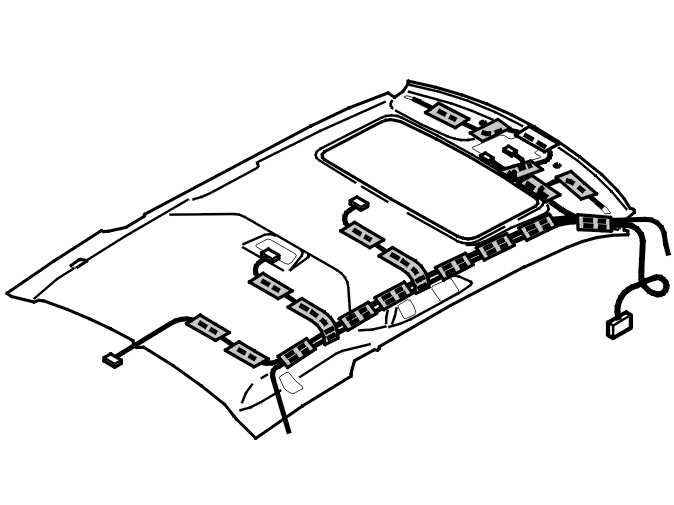

Примечание: Используйте ленту (номер детали 944 1891) для прикрепления жгута проводов к новой внутренней обивке крыши. Прикрепите весь жгут проводов лентой к внутренней обивке крыши так, чтобы он был надежно закреплен.

Установка внутренней обивки крыши

🔧 Круглый нож

Примечание: Моменты затяжки указаны в Момент затяжки

• зажим кабеля лампы для чтения
• шланг омывателя на задней двери автофургона
• шланг омывателя на стойке А
• панель стойки А. Панель, стойка A, замена
• панель стойки С. Панель, стойка С, замена
• панель стойки D. Панель, стойка D, замена
• Панель швеллера крыши. Панель, балка крыши, замена
• зажим крыши.
• разъем задней лампы для чтения
• заднюю лампу для чтения Лампа, лампа для чтения, задняя, замена
• крепление багажной сетки
• поручень
• модуль крыши Верхний электронный модуль (UEM)/зеркало заднего вида, замена
• солнцезащитный козырек. Солнцезащитный козырек, замена

Осторожно: Будьте осторожны при установке солнцезащитных козырьков, чтобы не повредить и не защемить кабели.

Подсоедините провод аккумулятора. Аккумуляторная батарея, отсоединение
