Верхний электронный модуль (UEM)/зеркало заднего вида, замена

Подготовительная информация

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Примечание: Зеркало заднего вида с ручным управлением нельзя заменять на зеркало с автоматическим противоослеплением или наоборот. В системе зарегистрируются коды неисправности. Верхний электронный модуль (UEM) встроен в зеркало заднего вида.

Примечание: Прежде чем заменять модуль управления, считайте данные с модуля управления. Запрограммируйте эти данные в новый модуль управления. Запрограммированные данные считываются через систему связи автомобиля VIDA.

Осторожно: Новое программное обеспечение может быть заказано только после того, как модуль управления установлен в автомобиле. VIDA считывает идентификационные данные нового модуля управления, которые необходимы для заказа правильного программного обеспечения.

Примечание: Всегда проверяйте, чтобы штырьки или гнезда / втулки разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это может служить причиной неисправности.

Подготовительные работы

Снимите внутреннее освещение. См. Внутреннее освещение, замена.

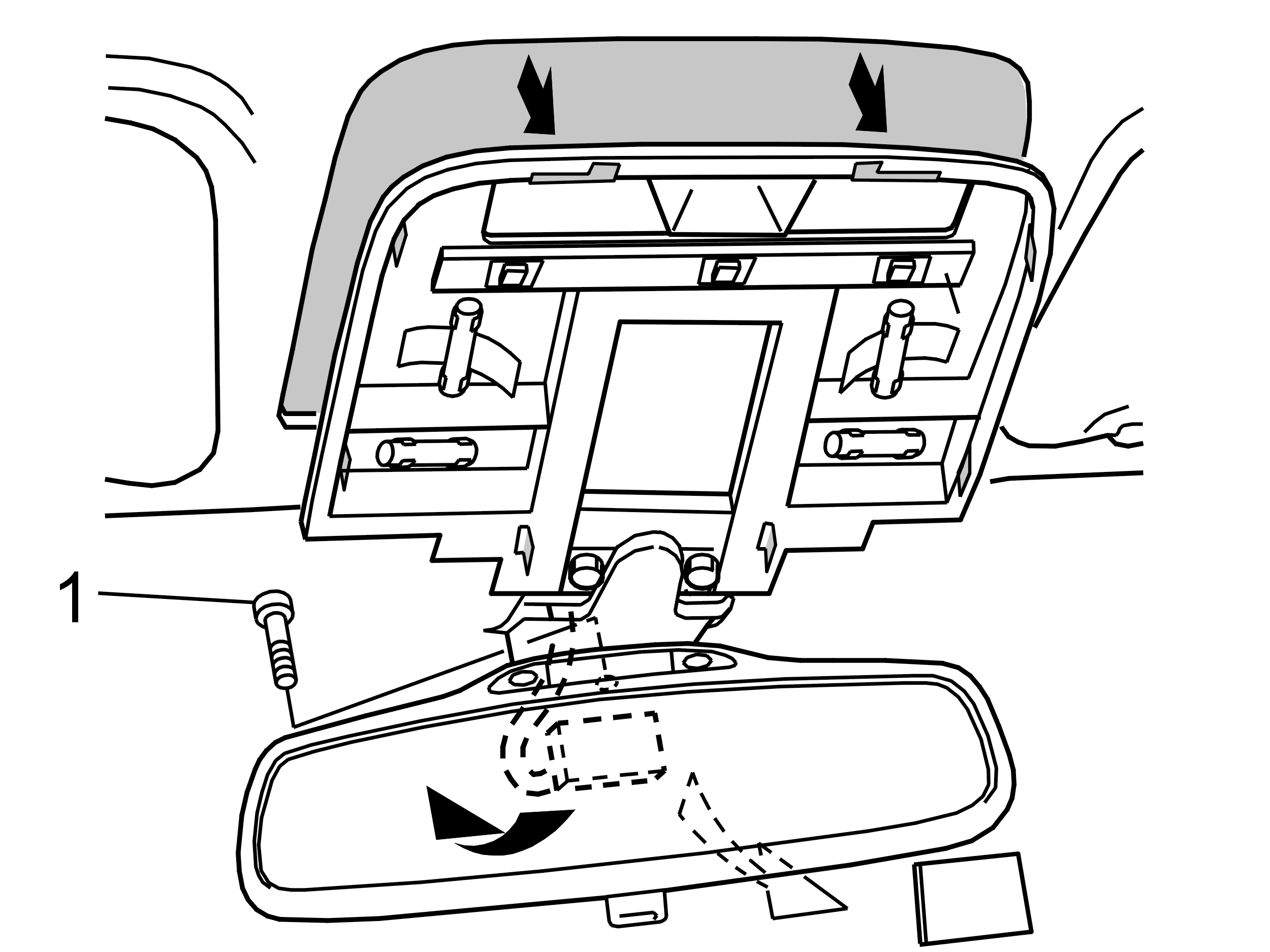

Снятие зеркала заднего вида / модуля управления

• Снимите крышку над разъемом зеркала заднего вида и модуля управления
• Снимите пружину кабеля при помощи отвертки
• Для зеркал заднего вида с ручным управлением противоослеплением: переведите кнопку противоослепительной защиты по направлению к линзе.

Отсоедините разъем, нажав на защелку при помощи маленькой отвертки.

Установка зеркала заднего вида и модуля управления

Подсоедините разъем.

• Пружину кабеля
• Крышку разъема
• Внутреннее освещение. См. Внутреннее освещение, замена.

Заказ программного обеспечения

Закажите программное обеспечение согласно таблице ниже.
