Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие опорных зажимов надувного занавеса (модуля IC (надувного занавеса))

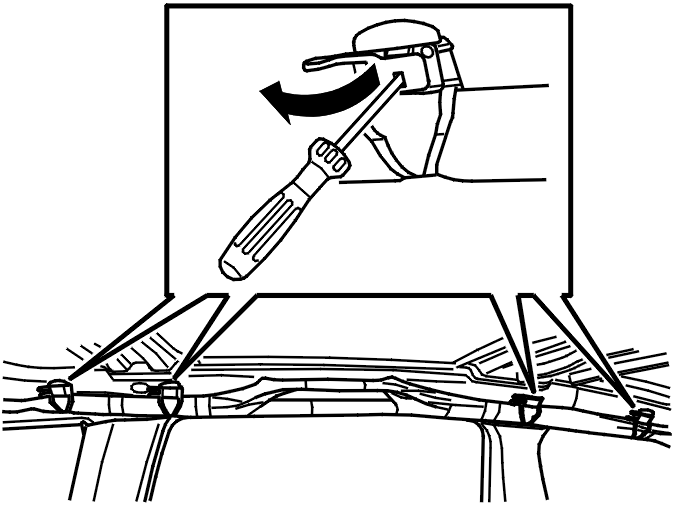

Снимите крышку с заглушкой.
Подсказка: Используйте вороток Тorx TX10 Вдавите вороток прямо в отверстие, чтобы разблокировать защелки на заглушке.
Сдвиньте крышку в сторону.

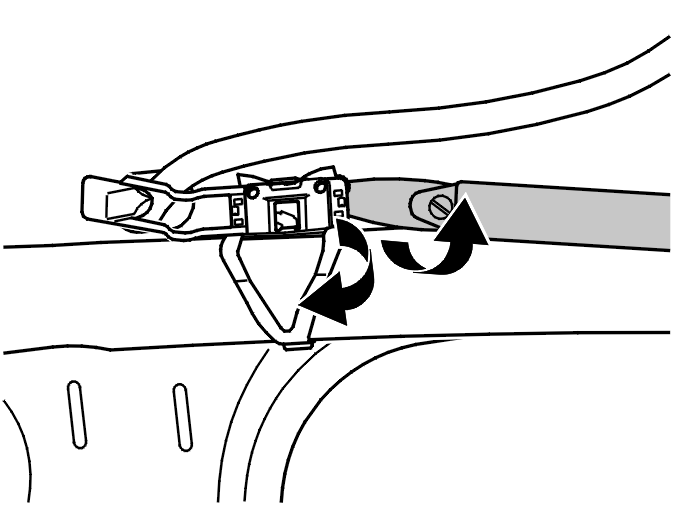

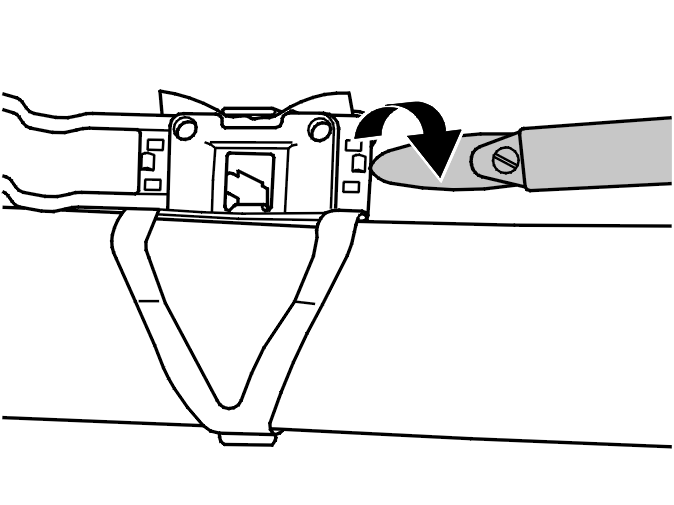

Отведите опорный зажим в сторону.Вставьте инструмент для уплотнения между опорным зажимом и кузовом. Смотрите иллюстрацию.Отцепите зажим от кузова. Опорные зажимы будут деформированы.
Примечание: Всегда заменяйте снятые опорные зажимы на новые.
Примечание: Заменяйте только по одному опорному зажиму за раз.

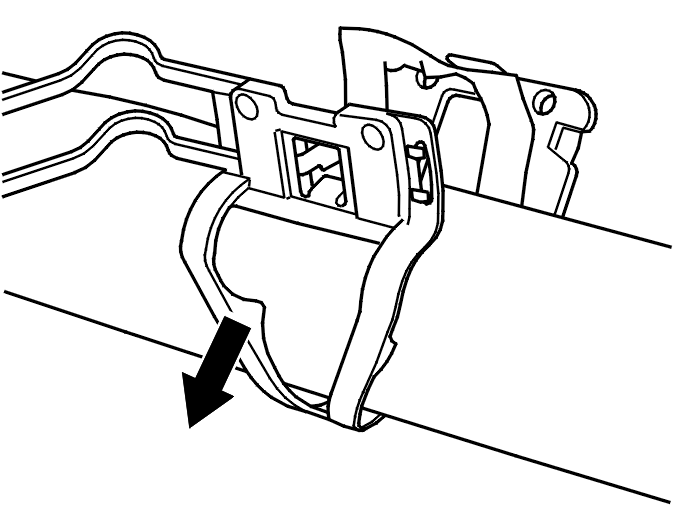

Снимите опорный зажим с надувного занавеса.
При установке нового надувного занавеса (модуля IC (Надувного занавеса)):
Опорные зажимы на новом надувном занавесе установлены предварительно.
При замене опорных зажимов на имеющемся надувном занавесе (модуле IC (Надувного занавеса)):
Выньте надувной занавес (модуль IC (Надувного занавеса)) из автомобиля. См.Модуль IC (Надувной занавес), замена.Положите надувной занавес на ровную поверхность.Убедитесь, что на надувной занавес нанесена лента (белые куски ленты).Если этих кусков ленты нет, замените надувной занавес на новый.
Установка опорных зажимов надувного занавеса (модуля IC (надувного занавеса))
Установите новый опорный зажим на надувной занавес.
Примечание: убедитесь, что опорный зажим зафиксировался.

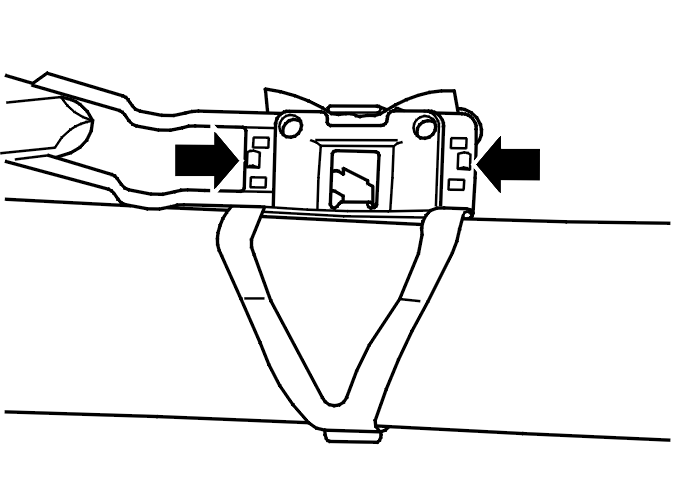

Убедитесь, что крюки заблокировались.
Установите надувной занавес на место в автомобиль. См.Модуль IC (Надувной занавес), замена.
