Люк в крыше, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Выключите зажигание.

Выньте ключ из выключателя зажигания.

Примечание: Ключ следует вынуть, чтобы убедиться в том, что зажигание не будет включено по ошибке.

Примечание: После вынимания ключа подождите одну минуту, прежде чем начинать работу.

Снятие люка в крыше

Снимите:

• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена
• разъем блока люка в крыше
• передний и задний сливные шланги.

• 8 винтов и 8 прокладки рамы желоба.

Примечание: Обратите внимание на положение прокладок и винтов, а также на разную толщину и длину.

Снимите люк в крыше, опустив его вниз.

Установка люка в крыше

Примечание: Моменты затяжки см. в Момент затяжки.

Подсказка: Установите винты, прокладки и нейлоновые шайбы для рамы желоба перед установкой.

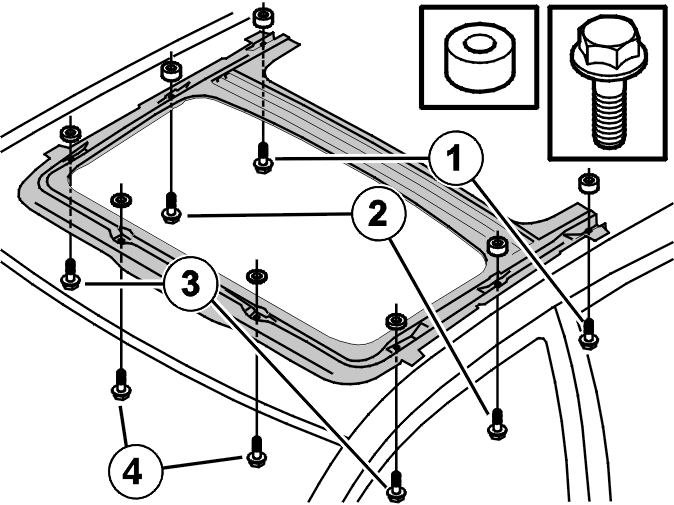

Установите:

• 2 винта M6*35 (положение 1)
• 2 винта M6*25 (положение 2)
• 2 винта M6*20 (положение 3)
• 2 винта M6*16 (положение 4)
• 2 прокладки, 206, 519,3 мм (положение 1 и 2)
• 2 прокладки, 206, 59,6 мм (положение 2 и 2)
• 4 прокладки, 206, 54,4 мм (положение 3 и 4).

Поднимите люк в крыше. Установите люк в крыше в нужное положение.Затяните.

Установите:

• дренажную секцию
• разъем.

Отрегулируйте. См.Люк в крыше, регулировка.Установите внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена.Проверьте на наличие утечек. См.Люк в крыше, проверка на протекание.
