Люк в крыше, регулировка (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Вертикальная регулировка

Примечание: Моменты затяжки см. в Момент затяжки.

Ослабьте винты. См..Опустите люк в крыше в закрытое положение.

Передний край:
Верхняя секция молдинга должна быть на одном уровне или на один мм ниже панели крыши (размер А).

Задний край:
Верхняя секция молдинга должна быть на одном уровне или на один мм выше панели крыши (размер А).Установите 4 винта M5. Затяните.Откалибруйте модуль управления люка в крыше. См.Модуль люка в крыше (SRM), калибровка.Установите крышку багажного отсека.

Регулировка в направлении из стороны в сторону и вперед-назад

Примечание: Моменты затяжки см. в Момент затяжки.

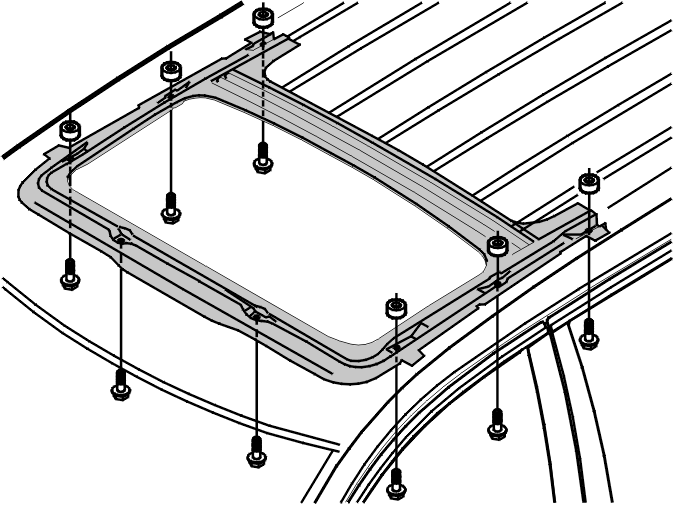

Снимите внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена.Ослабьте 8 винтов M6.Сдвиньте блок люка в крыше так, чтобы все стороны люка в крыше находились под одинаковым давлением.Проверьте работу люка в крыше путем открывания и закрывания до предела.

Примечание: Винты должны быть затянуты для проверки функционирования.

Откалибруйте модуль управления люка в крыше. См.Модуль люка в крыше (SRM), калибровка.Затяните 8 винтов M6.Установите внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена.
