Люк в крыше (1998, 1999)

Проверка уплотнения

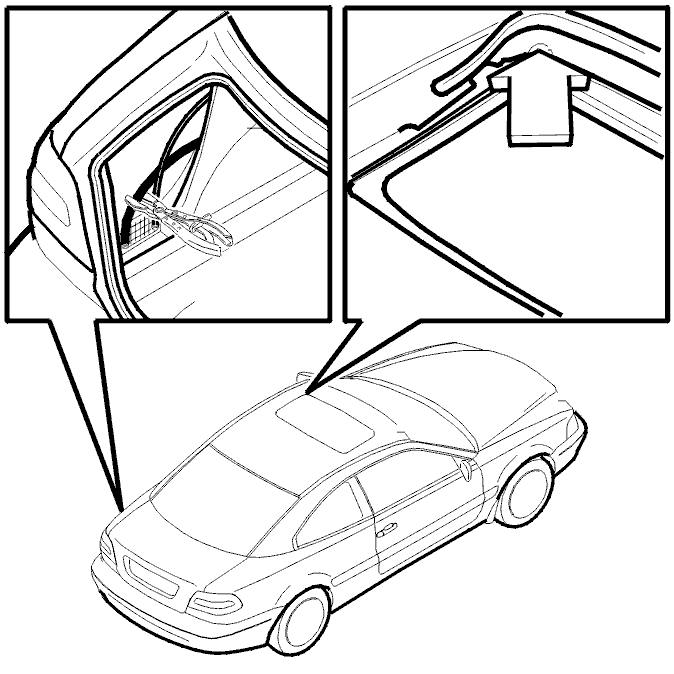

Если на механизме люка в крыше выполнялись работы, могло быть повреждено уплотнение, его необходимо проверить. Это лучше всего делать со снятой внутренней обивкой крыши. Проверьте уплотнение, налив воды в опорную плиту люка в крыше. Во время проведения проверки сливные шланги от люка в крыше должны быть загерметизированы.Задние сливные шланги, которые находятся внутри боковых панелей в багажном отсеке, можно перекрыть, зажав их при помощи зажима для шланга 🔧 SLANGTÅNG.Доступ к передним сливным шлангам затруднен. Их можно загерметизировать путем нанесения герметика на переднее сливное отверстие на опорной плите люка в крыше.

Примечание: Не забудьте удалить герметик после завершения проверки.

После выполнения работ, во время которых снималась опорная плита люка в крыше, выполните следующую проверку.1. Проверьте уплотнение передней и задней кромки желоба на опорной плите люка в крыше, налив в нее воды перед установкой в автомобиль.2. Установите опорную плиту люка в крыше в автомобиль и подсоедините сливные шланги.3. Убедитесь, что все уплотнения не имеют повреждений. Установите другие компоненты, с тем чтобы люк в крыше был в сборе.4. Закупорьте сливные отверстия, как указано выше.5. Налейте воды в опорную плиту люка в крыше. Проверьте на наличие утечек.6. Снимите уплотнения сливного шланга.7. Убедитесь, что сливные отверстия функционируют правильно.

Молдинг-фартук

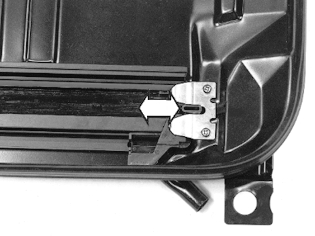

Снимите молдинг-фартук с обеих сторон.Откройте люк в крыше до максимального наклонного положения.Сдвиньте внутреннюю крышку назад и выньте ее.

Винты крепления

Выверните два винта (А) на каждой стороне.

Обращение с люком в крыше

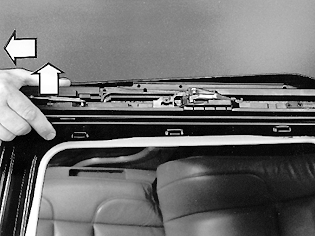

Поднимите переднюю часть люка в крыше так, чтобы он установился в горизонтальное положение.Сдвиньте люк в крыше назад.Выньте люк в крыше.

Установка
Отрегулируйте высоту люка в крыше спереди и сзади. См. Регулировка.Проверьте функционирование, сдвигая люк в крыше в крайние положения.

Снятие уплотнительной накладки

Регулировка уплотнительной накладки стеклянного люка в крыше при ее замене. Кромку уплотнения на уплотнительной накладке следует снять с заднего края и боковых сторон люка в крыше при замене уплотнительной накладки. Кромку уплотнения следует оставить только между направляющими в передней части люка в крыше. Эта кромка препятствует “поднятию” люка в крыше при езде на высокой скорости.

Примечание: Не поцарапайте люк в крыше при снятии его с автомобиля.

Снимите люк в крыше (см. замена) и положите его нижней частью вверх на мягкую и чистую поверхность.Снимите старую уплотнительную накладкуРасположите конец новой уплотнительной накладки в середине заднего края люка в крыше и вдавите его в нужное место на раме люка в крыше до переднего угла. Перейдите к выполнению следующего.

Установка направляющей уплотнительной накладки

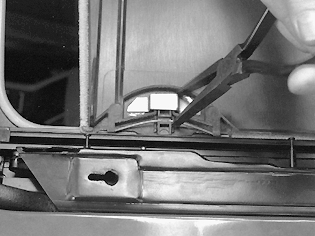

Установите пластмассовую направляющую уплотнительной накладки (D) на уплотнительную накладку в одном переднем углу на внутренней стороне люка в крыше, как показано на иллюстрации.

Прижмите уплотнительную накладку и направьте ее в нужное место на металлической раме стеклянного люка в крыше.

Вдавите уплотнительную накладку в нужное место до следующего угла и установите другую направляющую уплотнительной накладки таким же способом, как и первую.

Вдавите уплотнительную накладку в нужное место по всему люку в крыше.

Примечание:Поместите направляющую уплотнительной накладки вплотную к наружному краю канала (E) в раме люка в крыше, как показано стрелками.

Отрезание уплотнительной накладки

Разместите стык уплотнительной накладки в середине заднего края люка в крыше. Отрежьте лишнюю уплотнительную накладку ножницами (номер 🔧 SAX (PACKNINGS) -6).

Осторожно: Используйте острые ножницы правильного типа, с тем чтобы отрезание было плавным и ровным. Это обеспечит хорошее склеивание стыка. Смотрите иллюстрацию.

Приклеивание уплотнительной накладки

Плотно склейте оба конца уплотнительной накладки, используя клей (номер 1161095-3).

Снятие кромки уплотнения с уплотнительной накладки

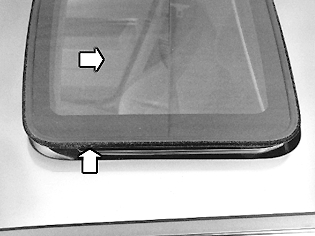

• Поместите люк в крыше, не закрепляя, сверху рамы, как показано на иллюстрации
• Отрежьте передний край (A) кромки уплотнения возле обеих направляющих, как показано на иллюстрации
• Потяните кромку уплотнения (A) (нижняя иллюстрация) от места отреза обратно к стыку уплотнительной накладки на заднем крае люка в крыше. Вдоль кромки уплотнения имеется канавка для облегчения стягивания уплотнительной накладки.

Установка люка в крыше

Установите стеклянный люк в крыше. См. замена.

Замена солнцезащитного козырька

Снимите люк в крыше. См. замена.Сожмите пружины солнцезащитного козырька по одной, и выньте солнцезащитный козырек из механизма.

Замена ветрового щитка

Полностью откройте люк в крыше.

Снимите:

• винты крепления ветрового щитка, по одному с каждой стороны
• ветровой щиток.

Установка
Нанесите новую уплотнительную ленту между опорной плитой люка в крыше и кронштейном ветрового щитка.

Электродвигатель

(Руководство по ремонту, Раздел 3 (35-38), Освещение, измерительные приборы и другое электрическое оборудование, S70/V70).

Откройте доступ к держателю троса

Снимите:

• люк в крыше. Смотрите операцию замена
• электродвигатель. . (Руководство по ремонту, Раздел 3 (35-38), Освещение, измерительные приборы и другое электрическое оборудование, S70/V70)
• кронштейн, стопорную шайбу и винт (В).

Сдвиньте механизм вперед, чтобы получить доступ к держателю троса.

Держатель троса

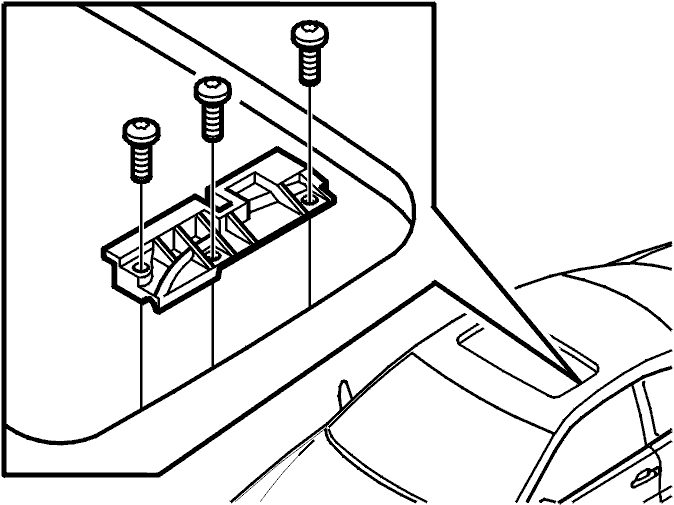

Выверните 3 винта крепления держателя троса.Осторожно поднимите держатель троса прямо вверх.

Примечание: Не сгибайте держатель троса в сторону.

Трос

Сдвиньте механизм вперед, чтобы открыть доступ к тросу.Вытяните трос из трубки троса.

Установка
Смажьте трос вазелином номер 1161150-6, прежде чем вставлять его в трубку троса.Отрегулируйте механизм, прежде чем устанавливать электродвигатель. См. Регулировка.

Регулировка

Отрегулируйте подвижный механизм с обеих сторон, с тем чтобы он был расположен, как показано на иллюстрации.На иллюстрации показана одна сторона механизма.

Регулировка (продолжение)

Установите электродвигатель.Доведите электродвигатель до положения наклона люка.Установите люк в крыше в крепежные кронштейны и прижмите его вперед, чтобы он зафиксировался.Установите один винт с каждой стороны.Закройте люк в крыше.Установите передние винты.

Регулировка

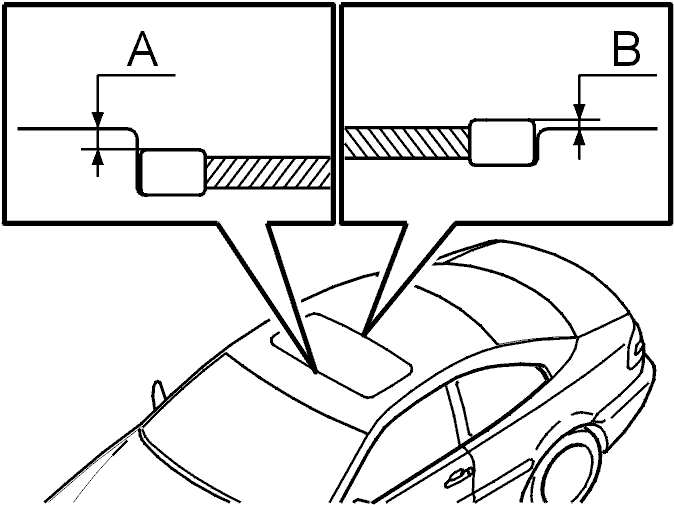

Уплотнительная накладка люка в крыше должна быть на 0,5 мм ниже панели крыши на ее переднем крае согласно (A) и на 0,5 мм выше нее на ее заднем крае согласно (B).

Отрегулируйте:

• передний край продольно / вертикально
• задний край вертикально.

Убедитесь, что люк в крыше одинаково отрегулирован с обеих сторон.Проверьте функционирование люка в крыше, открыв и закрыв его до обоих крайних положений.

Модуль управления, люк в крыше, замена

Закройте люк в крыше.

Осторожно: Не повредите внутреннюю обивку крыши.

Снимите:

• панель потолочного плафона (линзу, винты крепления, разъем)
• винт модуля управления
• модуль управления. Осторожно подденьте прямо вниз и вперед. Снимите внутренний разъем.

Установка
Поверните зуб (А), чтобы две белые отметки были выровнены, как показано на иллюстрации.Проверьте функционирование.

Механизм

Снимите:

• люк в крыше. Смотрите операцию замена
• солнцезащитный козырек. Смотрите операцию Замена солнцезащитного козырька
• ветровой щиток. Смотрите операцию Замена ветрового щитка
• тросы. Смотрите операцию Замена троса
• желоб, по 2 винта с каждой стороны.

Нажмите механизм в направлении наружу и потяните его вперед.

Осторожно: Никогда не тяните механизм прямо вверх.

Механизм (продолжение)

Механизм установлен в крышке направляющей сзади.

Механизм (установка)

Прежде чем выполнять установку, проверьте все уплотнения следующим образом:

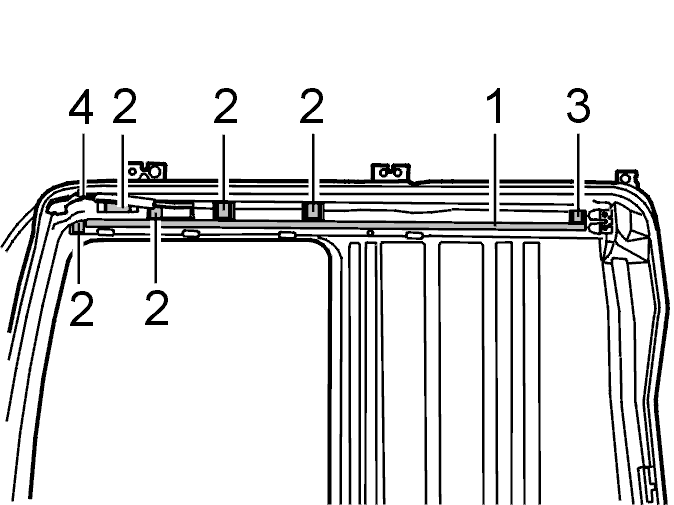

• Уплотнительная накладка (1)
• Уплотнительная лента для отверстий для винтов (2) между направляющей механизма и опорной плитой люка в крыше
• Нанесите новый герметик на заднюю часть направляющей (3) механизма, прежде чем устанавливать ее в опорную плиту люка в крыше. Проверьте на наличие утечек. См. Проверка уплотнения
• Ввод для трубки троса (4).

Примечание: Если направляющая снята, ее следует загерметизировать, используя герметик номер 686 275-9.

Опорная плита люка в крыше, замена

Снимите:

• люк в крыше. Смотрите операцию замена
• солнцезащитный козырек. Смотрите операцию Замена солнцезащитного козырька
• ветровой щиток. Смотрите операцию Замена ветрового щитка
• тросы. Смотрите операцию Замена троса
• водоотвод. См. Замена механизма
• механизм (в сборе). Смотрите операцию Замена механизма
• уплотнение вокруг отверстия люка в крыше (снимите в направлении вниз)
• внутреннюю обивку крыши. См. Замена обшивки крыши.

• разъемы для сливных шлангов, 4 зажима для шланга (1)
• модуль управления электродвигателя люка в крыше (2)
• 7 винтов крепления опорной плиты люка в крыше (3).

Выньте опорную плиту люка в крыше через переднюю дверь пассажира.

Установка
Проверьте на наличие утечек. См. Проверка уплотнения.
