Замена механизма

Применимость

Снимите (механизм в сборе):

• Люк в крыше. Смотри Замена люка в крыше
• Солнцезащитный экран. Смотри Замена солнцезащитного экрана
• Ветровой дефлектор. Смотри Замена ветрового дефлектора
• Тросы. Смотри Замена троса
• Дренажный канал; 2 винта с каждой стороны

Приподнимите механизм и вытащите его вперед

Примечание: Никогда не вытаскивайте механизм вертикально вверх.

Задняя часть механизма удерживается в крышке направляющей.

Установка (механизм в сборе):

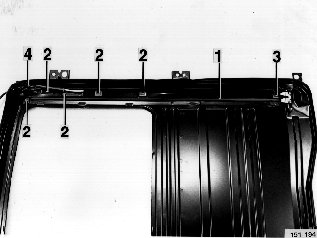

Установите все детали в обратном порядке.Перед установкой проверьте все указанные ниже уплотнения:

• Уплотнитель (1).
• Уплотнительную ленту отверстий винтов (2) между направляющей механизма и несущей панелью люка
• Нанесите новый уплотнительный состав на заднюю кромку направляющей механизма (3) перед ее установкой на несущую панель люка, как указано в Проверка герметичности
• Втулку оболочки троса (4)

Примечание: На снятую направляющую необходимо нанести уплотняющий состав, номер по каталогу 686 275-9.
