Проверка герметичности

Применимость

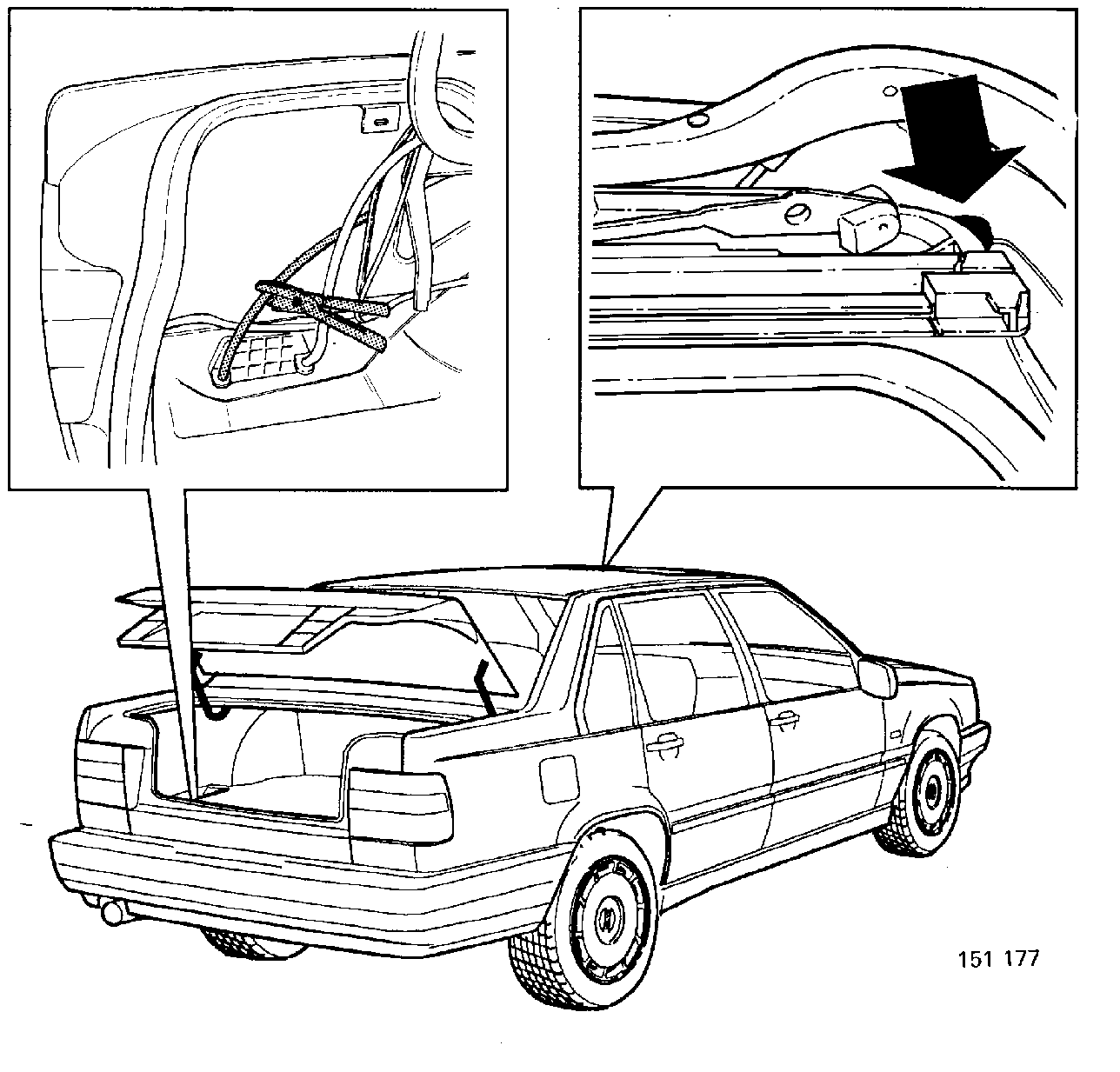

При выполнении на механизме люка в крыше работ, которые могут вызвать нарушение герметичности люка, необходимо провести проверку герметичности. Лучше всего выполнить эту процедуру, сняв облицовку потолка. Для проверки герметичности необходимо налить воды на несущую панель люка. При проведении проверки дренажные шланги люка в крыше должны быть закрыты.Задние дренажные шланги, проходящие внутри боковых панелей багажника, можно перекрыть, зажав, например, при помощи сварочных струбцин.Доступ к передним дренажным шлангам затруднен, в связи с этим их можно заглушить путем нанесения на переднее дренажное отверстие несущей панели уплотняющего состава.

Примечание: Не забудьте удалить уплотняющий состав с несущей панели после завершения испытаний.

После выполнения работ, связанных с демонтажем несущей панели, выполните следующее испытание.1. Перед установкой на автомобиль проверьте герметичность обоих водосточных желобов у передней и задней кромок несущей панели, налив в них воду.2. Установите несущую панель люка на автомобиль и подсоедините дренажные шланги.3. Убедитесь в том, что все уплотнения не имеют повреждений. Установите остальные детали люка в крыше. При необходимости установите новые уплотнения, как указано в Уплотнения 4. Заглушите дренажные отверстия как указано выше.5. Налейте воды на несущую панель. Убедитесь в отсутствии протечек.6. Удалите заглушки с дренажных шлангов.7. Проверьте работоспособность (проходимость) дренажных каналов.

Уплотнения

При необходимости замените следующие уплотнения:

• Уплотнитель люка в крыше - номер по каталогу 1390349
• Большое уплотнение вокруг несущей панели - номер по каталогу 6817380
• Уплотняющая лента для отверстий под винты (10) - номер по каталогу 6817605
• Уплотнитель под механизмом - номер по каталогу 6817622
