Замена обшивки крыши

Снятие лампочки на потолке, обшивки крыши

Снимите:

• рассеиватель лампы, используя плоскую отвертку
• 2 винта

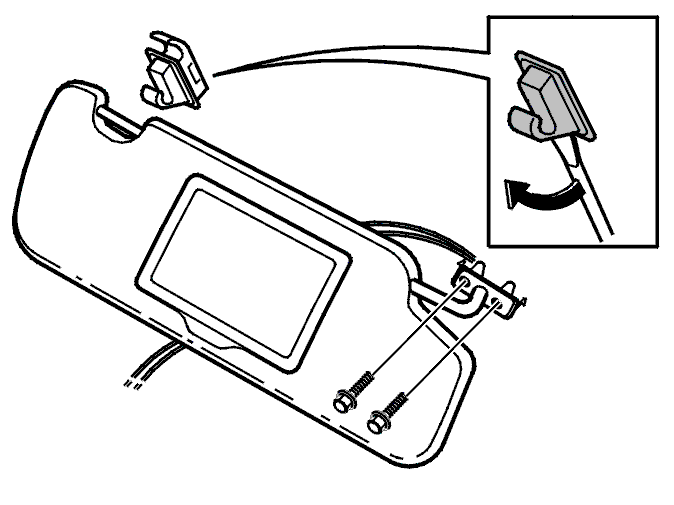

Снятие солнцезащитного козырька, обшивки крыши

Снимите:

• 2 винта
• крепление обшивки, сломав его плоской отверткой

Подсказка: В случае, если солнцезащитный козырек и проводка исправны, открепите проводку в подходящем месте, для того чтобы отсоединить 2-штыревой соединитель.

Снимите:

• Панель передней стойки (А) в соответствии с Замена панелей

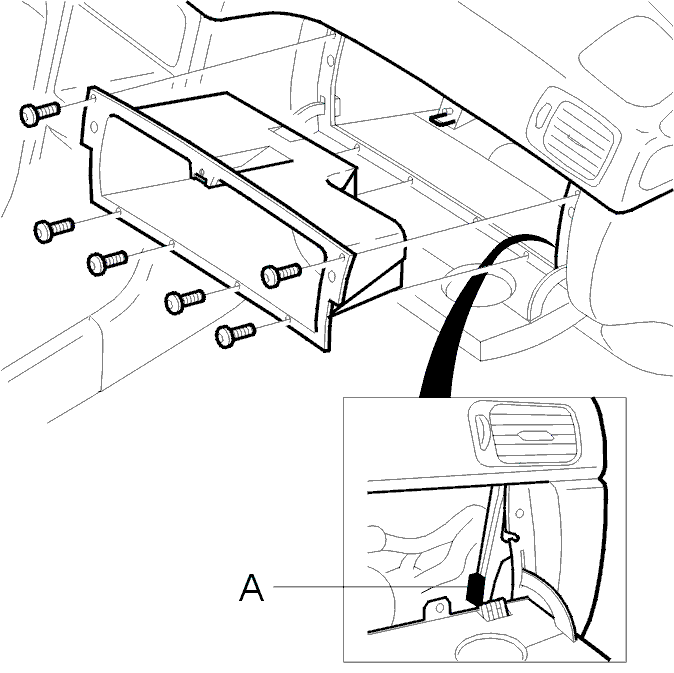

• 6 винтов вещевого ящика и вытащите

Примечание: Солнечный козырек с левой стороны: Снимите звукоизоляционную панель под рулевым колесом, чтобы достать проводку.

Снимите соединитель с солнцезащитного козырька.Открепите проводку между солнцезащитным козырьком и соединителем (А).

Подсказка: Оставьте проводку, плотно намотанной в кабельном жгуте.

Снимите солнечный козырек.

Снятие зажимов, обшивки крыши

Снимите:

• панели, в соответствии с Замена панелей
• раму вокруг отверстия люка в крыше
• зажимы, поворачивая отверткой.

Вытащите обшивку из автомобиля через переднюю дверь.

Установка зажимов, обшивки крыши

При установке, централизуйте обшивку крыши, используя вращающийся фиксатор на заднем крае и внутреннее крепление солнцезащитного козырька на переднем крае.

Установите:

• зажимы
• раму вокруг отверстия люка в крыше
• панели, в соответствии с Замена панелей

Установка солнцезащитного козырька, обшивки крыши

Подсказка: В случае, если солнцезащитный козырек и проводка исправны, соедините старый провод, используя 2-штыревой соединитель.

Снимите штырь с проводами с соединителя (А).Вставьте новый провод в тот же проход, что и старый, но через приборную панель со стороны жгута проводов.Установите штырь с проводами в соединитель (А) и подсоедините соединитель.Прикрепите новый провод липкой лентой к жгуту проводов, таким образом, чтобы не возникало никакого шума.Оставьте старую проводку, плотно намотанной в кабельном жгуте.

Осторожно: При поломке замените фиксаторы на новые.

Примечание: Солнечный козырек с левой стороны: Установите звукоизоляционную панель под рулевым колесом, после того, как протянуты новые провода.

Установите:

• Панель передней стойки (А) в соответствии с Замена панелей
• вещевой ящик с 6 винтами.
• крепление обшивки солнцезащитного козырька
• 2 винта

Установка лампочки на потолке, обшивки крыши

Установите:

• 2 винта
• рассеиватель лампы
