Замена панелей

Снятие задней боковой панели

Снимите:

• заднее сидение Задние сиденья раздел 8(82-86, 88), C70 внешнее оборудование 1998-.
• 2 фиксатора заднего края.
• 2 фиксатора переднего края.

Приподнимите и вытащите панель из 4 стальных фиксаторов в верхнем крае.

Установка задней боковой панели

Установите в обратном порядке.

Снятие панели средней стойки B

Снимите верхний винт ремня безопасности.Вытащите панель средней стойки (B) из фиксатора 1, потяните вверх и вовнутрь.

Установка панели средней стойки (B)

Установите в обратном порядке.Верхний винт ремня безопасности должен быть затянут до48 Нм.

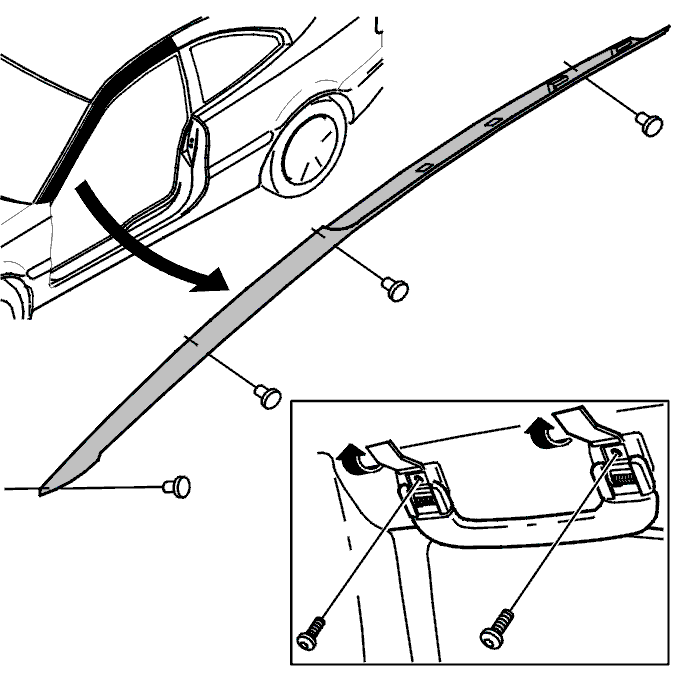

Снятие панели передней стойки (А)

Снимите:

• крышку ручки пассажирского салона.
• 2 винта ручки пассажирского салона.

Осторожно нажмите на основу ручки и одновременно потяните вниз/вовнутрь автомобиля.Снимите панель с 4 фиксаторов.

Осторожно: При поломке замените фиксаторы на новые.

Установка панели передней стойки (А)

Установите в обратном порядке.

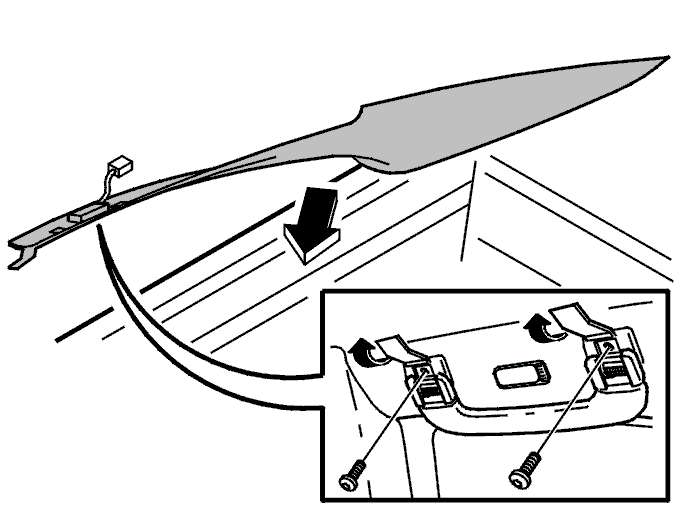

Снятие панели задних стоек (C/D)

Снимите:

• Панель средней стойки (B) в соответствии с Замена панели средней стойки B.
• 2 винта ручки пассажирского салона.
• 1 соединитель.

Снимите панель с 3 фиксаторов.

Осторожно: При поломке замените фиксаторы на новые.

Установка панели задней стойки (C/D)

Установите в обратном порядке.
