Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S60 (11-) | D5244T15 | 2012–2015 |
| S60 (11-) | D5244T23 | 2015 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T15 | 2012–2015 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T11 | 2012–2015 |
| V60 | D5244T12 | 2014, 2015 |
| V60 | D5244T15 | 2012–2015 |
| V60 | D5244T17 | 2013–2015 |
| V60 | D5244T23 | 2015 |
| V60 | D82PHEV | 2013–2015 |
| V60 | D87PHEV | 2015 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T12 | 2014, 2015 |
| V70 (08-) | D5244T15 | 2012–2015 |
| V70 (08-) | D5244T17 | 2013–2015 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T15 | 2012–2015 |
| XC60 | D5244T17 | 2012–2015 |
| XC60 | D5244T23 | 2015 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T11 | 2012–2015 |
| XC70 (08-) | D5244T12 | 2014, 2015 |
| XC70 (08-) | D5244T15 | 2012–2015 |
| XC70 (08-) | D5244T17 | 2012–2015 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| чистящее средство | 1161721 |
| Прокладочный герметик | 1161771 |
Установка
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
🔩 Момент затяжки: 17 Н·м
Примечание: Проверьте соответствие классификации всех деталей.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель
Примечание: Проверьте соответствие классификации всех деталей.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Осторожно: Убедитесь в том, что коленвал не вращается.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

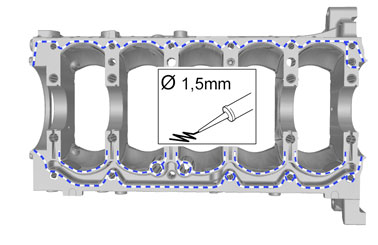

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
чистящее средство арт. 1161721Прокладочный герметик арт. 1161771
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
🔩 Момент затяжки: 20 Н·м
🔩 Момент затяжки: 40 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: доворот 110°
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Примечание: Проверьте соответствие классификации всех деталей.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель
Примечание: Текст на поршневом кольце А должен быть обращен вверх.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель ДвигательЩипцы для поршневых колец
Примечание: Проверьте соответствие классификации всех деталей.
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
Щипцы для поршневых колец
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
🔧 Держатель (снятие поршня/шатун) B 200-B 6304
🔩 Момент затяжки: 30 Н·м + доворот 90°
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 10 Н·м
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161771
🔧 Направляющий палец
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 50 Н·м
🔧 Оправка
